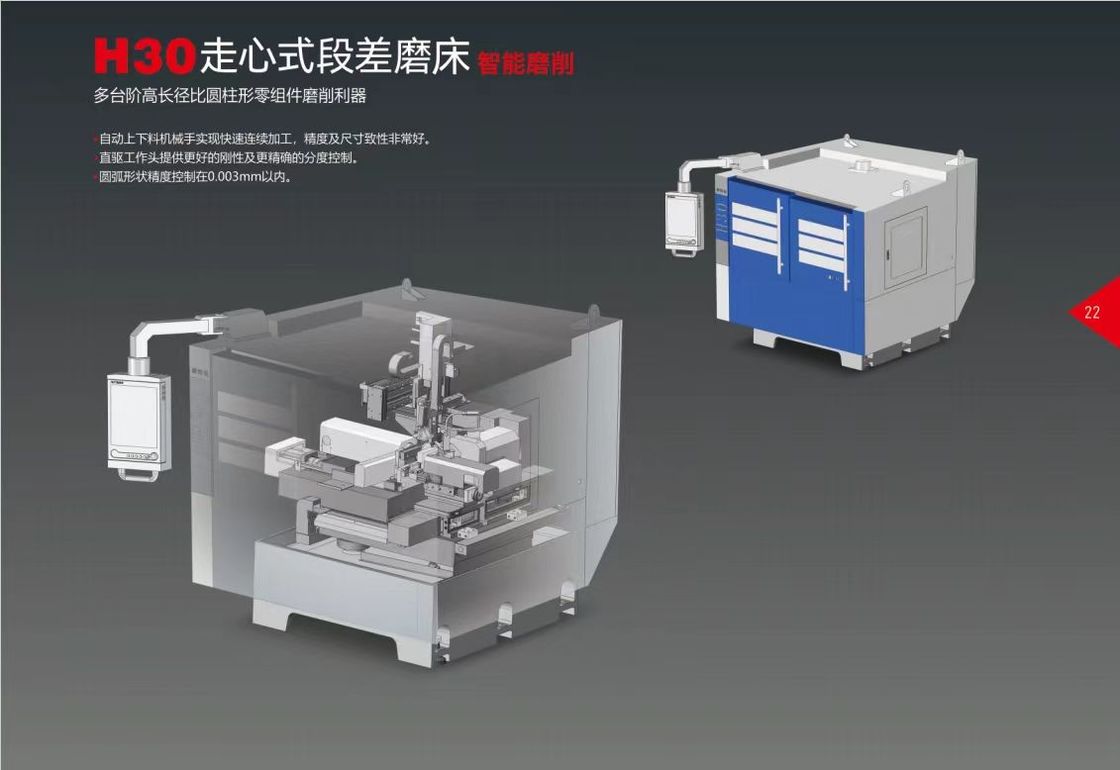

Step Down Moagem Máquina H3

Características especiais:

1A base da máquina e as partes principais da estrutura são constituídas por ferro fundido FC-30 de mehanita (inoculado).

Após a normalização do tratamento térmico, a base de ferro fundido e as peças permanecerão para tratamento natural de envelhecimento.

A base de ferro fundido e as partes principais são usinadas em máquinas de classe mundial, como YASDA, MITSUI

Sequi, Toshiba, ELB, etc. em uma única fixação. Após a usinagem, todas as superfícies deslizantes, contato

As superfícies e as superfícies de montagem de guias estão sujeitas a escavação manual.

Uma longa vida útil de alta precisão a nível de micras.

2O programa CNC é co-desenvolvido com o Hotman, que é um sistema de moagem altamente automático, onde

Os ícones e botões podem ser movidos e rearranjados livremente.

Interface de moagem de passo pode ser criado sob instruções manuais simples apenas, desnecessário com um tradicional

Criação de programas CNC.

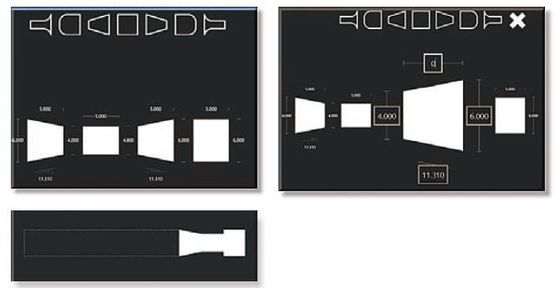

3O operador pode criar rapidamente uma interface de moagem, selecionando os diagramas de definição e inserindo o

Parâmetros baseados na forma da peça.

4Os guias lineares precisos e os parafusos de esferas são lubrificados continuamente pelas unidades de lubrificação centralizadas.

O sistema de refrigeração e lubrificante

O sistema é separado da base da máquina, o que elimina a vibração da base e é melhor para

radiação térmica.

5. Há um sistema de arrefecimento líquido interno dentro do fuso elétrico de alta precisão para manter uma constante

Além disso, pode ser equipado com um dispositivo de regulação de velocidade, e a velocidade linear máxima da roda pode ser

Pode atingir até 90 m/s, o que satisfaz as exigências de moagem de diferentes diâmetros com elevada eficiência.

6A máquina está equipada com um sistema de chuque Schaublin fabricado na Suíça, que é de alta precisão e longa duração.

7O robô de carregamento e descarregamento da peça é accionado por 3 servomotores ANCA, deslizando sobre guias lineares de precisão.

O sistema ANCA CNC fornece alta eficiência, alta precisão e operações convenientes através de um sistema de comando automático.

todo o processo.

8.Utilize dispositivo de medição tipo contacto Marposs (Itália) ou Keyence (Japão) tipo laser, posicionado na parte da frente da peça

para moagem em passos precisos, para garantir a tolerância de comprimento de moagem, bem como para compensar e eliminar o erro

devido à parte de carga e de fixação.
