Máquina de moagem Step Down 0,05-20mm Diâmetro Moedor de superfície de precisão

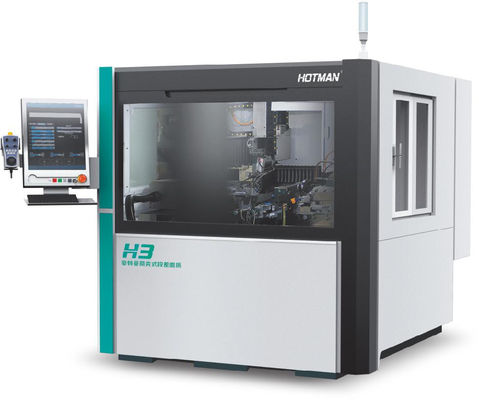

Step Down Moagem Máquina H3

Descrição do dispositivo:

1. Step Down Grinding Machine corpo e componentes são fundidos por Milhanna ferro fundido de alta qualidade FC30, que é artificialmente normalizado tratamento térmico e, em seguida, tratados por envelhecimento natural.Os componentes são processados pela YASDA, MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.


6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
1. Modo de moagem da peça: moagem do núcleo, moagem grosseira Ângulo 11 graus, moagem fina 90 graus, A moagem grosseira, B moagem fina.
2Batida: o manipulador alimenta, recebe e completa automaticamente uma alimentação.
3- Tempo de moagem: desde a moagem do Φ4 até à formação da peça, o tempo de moagem é de 65 segundos, a velocidade é ajustável e a velocidade é ajustada de acordo com a situação real.
4- Intervalo de diâmetro da peça de moagem: 0,05-20,0 mm.
5- comprimento da peça de moagem: até 200 mm.
6. Modo de rotação do fuso da cabeça de trabalho: fixo
7Velocidade do eixo da cabeça de trabalho: 0 -- 2000 rpm
