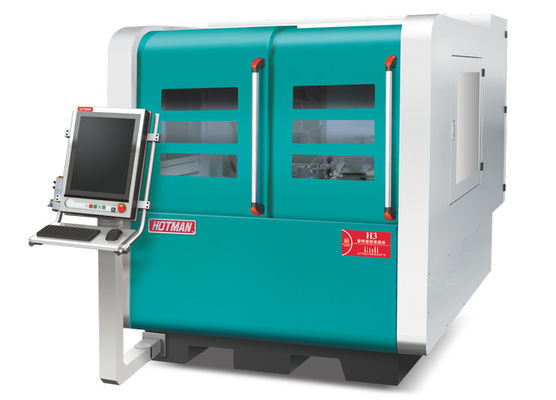

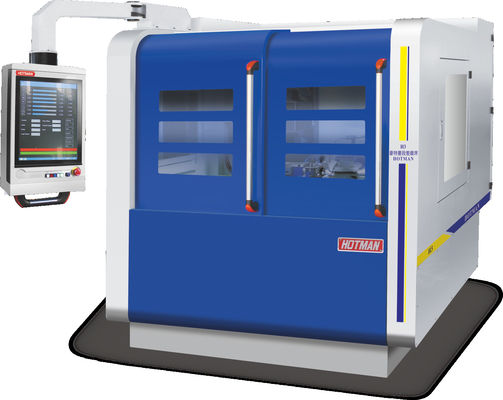

Step Down Grinding Machine Tool Grinder H3 Sistema de controlo auto-desenvolvido estável

Step Down Moagem Máquina Moedor de ferramentas H3

Descrição do dispositivo:

1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.


6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:




Sistema de controlo H3

1.Hotman Sistema de controlo e software auto-desenvolvidos:

Interface de alto nível:
Permite que os operadores monitorem e interajam sem problemas com os dados a processar, proporcionando uma experiência de utilizador de ponta.

Personalização completa:
Usando a mais recente tecnologia, os botões e os ICONS podem ser movidos e reorganizados livremente para atender às necessidades de negócios de diferentes utilizadores.

Poupa tempo:
O software traz tecnologias de ponta que preenchem a lacuna entre desenvolvedores de IDE e não especialistas em programação.

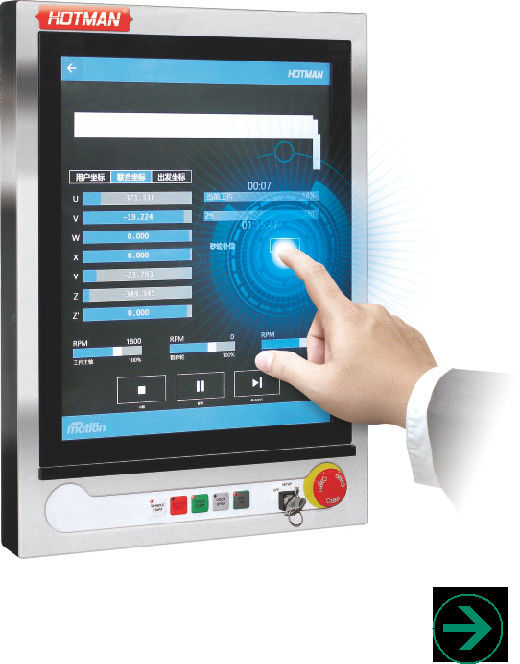

19 Display LCD digital de polegada:
Ecrã sensível ao toque industrial com capacidade múltipla com área de exibição ativa completa, à prova de água e óleo.


2.Após o arquivo da peça de trabalho ser aberto, clique no botão "Editar" acima, para que o operador possa reeditar o tipo de cortador de acordo com as necessidades, como mostrado na figura,e o operador pode editar o tipo de cortador e tamanho rapidamenteClique em cada segmento do tipo de cortador e edite o tamanho da linha de velocidade do fuso.

3.O operador pode também criar uma nova forma de ferramenta. No caso de uma faca em forma de T, a forma da ferramenta é criada adicionando-a da esquerda para a direita (como mostrado na imagem acima),com o rosto da ferramenta no extremo direito. De acordo com o tipo de faca desejado, clique no tipo de faca na parte superior da tela para adicionar da esquerda para a direita, e [X] no extremo direito é o botão excluir.


4.Após definir a forma e o tamanho de cada seção, você pode facilmente concluir a edição do T-cutter, e definir a velocidade do fuso e a velocidade de alimentação de cada seção de moagem.
