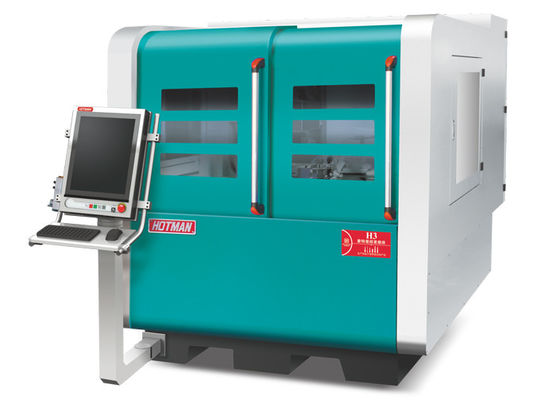

Hotman Quatro eixos segmento passo para baixo máquina de moagem Máquina de moagem de precisão

Máquina de trituração CNC de alta precisão

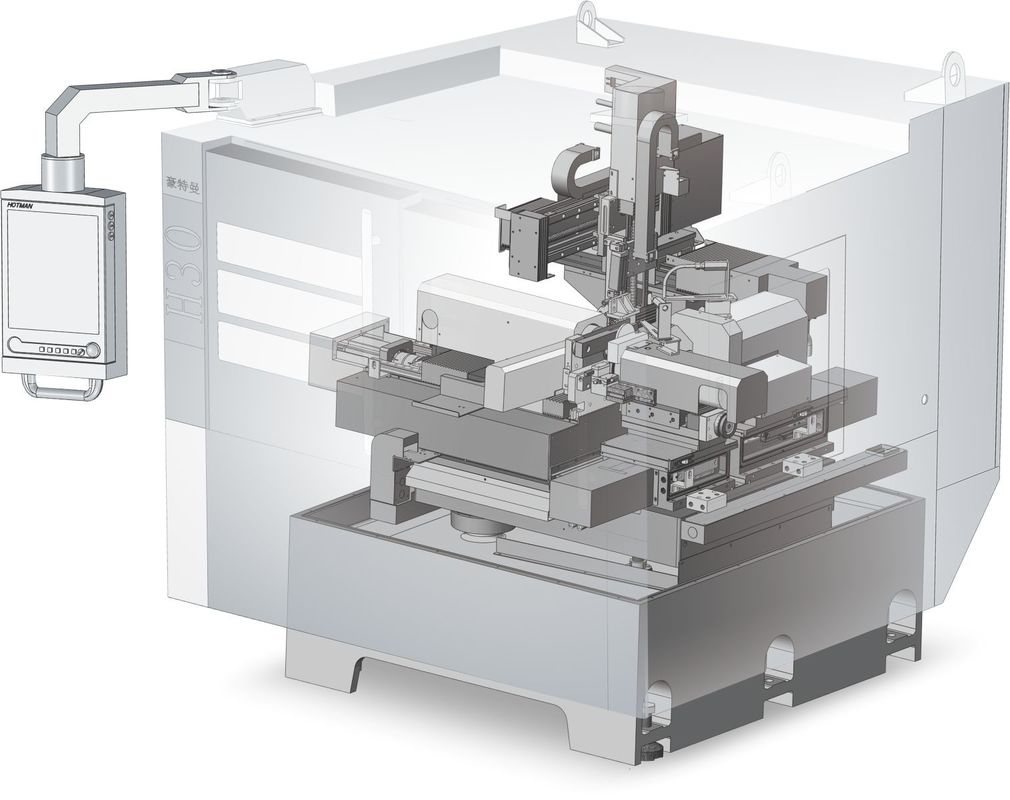

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Solução de moagem inteligente

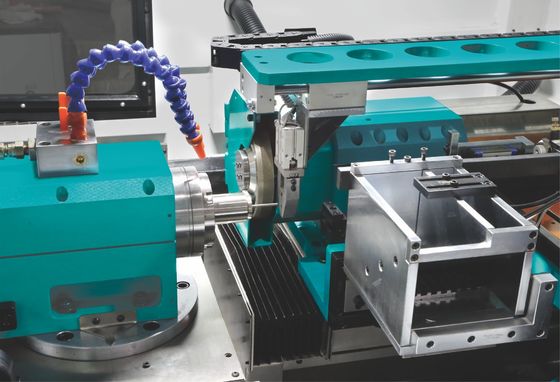

● A máquina de moagem de diferença de segmento de quatro eixos está equipada com um mecanismo de carregamento e descarregamento de manipulador de três eixos para realizar o processamento em lote de componentes.

● Sistema de medição em linha, para garantir a precisão de longos desatendidos.

● O primeiro dispositivo de fixação de peças de trabalho de tipo de centro na China, no processo de moagem para obter concentricidade superior.

● O eixo de usinagem e acabamento são efetivamente combinados, através da diferença de diâmetro para obter a melhor precisão e acabamento da superfície.

● O sistema de controlo e o software desenvolvidos independentemente pela Hotman podem realizar a edição e criação rápidas da peça.

Intervalo de diâmetros da peça de moagem:Ø0,05 ~ 20,0 mm

Comprimento máximo da peça de moagem:200 mm
