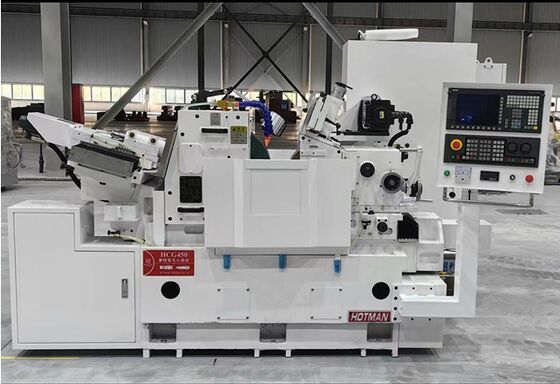

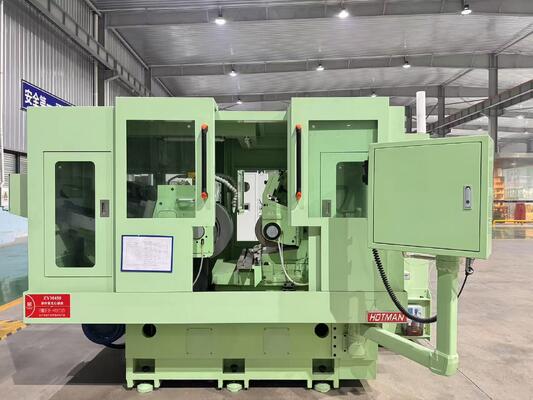

Máquina de retificação sem centro CNC de alta precisão com fusos hidrostáticos estáticos de alta potência, sem atrito e sem necessidade de manutenção

Máquina de moagem sem centro interna estável dinâmica estática hidráulica FX-18CNC

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2O fuso adota um fuso de suporte frontal de pressão estática dupla desenvolvido por si com atrito líquido puro, pequena resistência ao atrito, baixo consumo de energia e alta eficiência de transmissão;durante o funcionamento normal e arranques frequentes, não ocorre desgaste causado pelo contacto directo entre metais, e a precisão é mantida boa vida útil é longa; uma vez que a flutuação do eixo é alcançada pela pressão de óleo externo,Tem uma elevada capacidade de carga sob várias velocidades de movimento relativas, e as alterações de velocidade têm pouco impacto na rigidez do filme de óleo; camada de óleo lubrificante Tem um bom desempenho anti-vibração, e o eixo funciona sem problemas;O filme de óleo tem a função de compensar erros, o que pode reduzir o impacto dos erros causados entre o eixo e o próprio rolamento, e a precisão de rotação do eixo é alta.

3O eixo da roda reguladora utiliza um servomotor da marca Delta, com velocidades livremente variáveis entre 0-250 rpm (controle digital),e a velocidade linear óptima e constante pode ser mantida mesmo quando o diâmetro da roda reguladora é alterado devido ao desgaste, proporcionando a melhor qualidade de moagem.

O servomotor é montado de forma inteligente no suporte da roda reguladora e conduz o fuso diretamente através de cintos síncronos, com o mesmo ângulo de inclinação da roda reguladora,para manter os dois cintos paralelos o tempo todoO sistema de transmissão de cadeia do tipo antigo não necessita de trocar cadeia ou mola com a mesma frequência.

4O óleo circulante de lubrificação automática do fuso (óleo de fuso de alta qualidade 10#) e o dispositivo de revestimento hidráulico são da mesma bomba de óleo, com um reservatório de óleo externo,tornando mais fácil limpar e trocar o óleoO óleo circulante no fuso é filtrado por dois dispositivos de filtragem de óleo e equipado com um regulador de pressão para assegurar a vida útil do fuso.O sistema de arrefecimento adota um sistema de arrefecimento de duplo circuito para garantir a temperatura constante do óleo do fuso.

5.Adota uma estrutura de guia de trilho plano duplo, 90 mm de largura trilho plano deslizante, a placa inferior é projetada com um sulco curvo de enchimento de óleo, um canal de retorno de lubrificante é definido entre as superfícies da pista,e o slide de alimentação é coberto com cola resistente ao desgaste, o que reduz o coeficiente de atrito em grande medida.Melhora a rigidez de contacto, facilita a substituição da borracha resistente ao desgaste para uso posterior e aumenta a vida útil.As superfícies planas do trilho são todas submetidas a tratamento térmico de alta frequência para melhorar a resistência ao desgaste.

6Os circuitos elétricos globais utilizam o sistema elétrico da empresa japonesa Fuji, com boas operações e uma bela aparência.O armário elétrico maior e mais alto é conveniente para operação e radiação de calor.

7O software CNC é desenvolvido pela Hotman, e a interface HMI (Human Machine Interface) interativa é fácil de aprender e operar.A alimentação das rodas num eixo e o enrolamento do forro CNC num segundo eixoHá uma boa compatibilidade entre o servomotor e o eixo, e a alimentação da roda é precisa.

Especificações do Hotman (a roda de moagem depende do material da peça)
