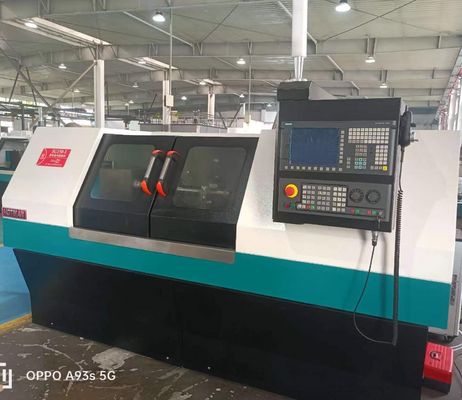

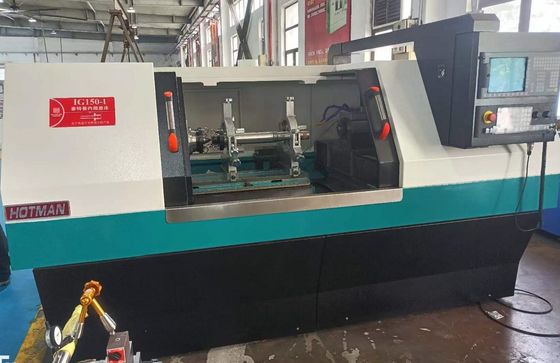

Retificadora Interna CNC IG150-I, com mesa estendida, comprimento máximo de fixação 800mm, profundidade máxima de retificação 300mm

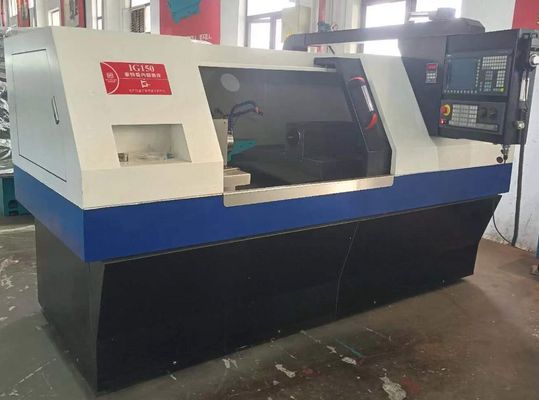

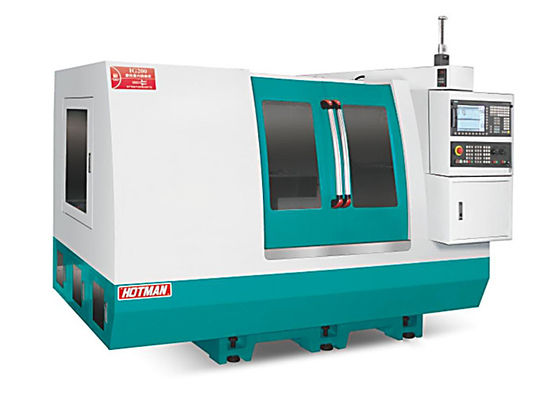

Retificadora interna CNC de alta precisão - IG-150

Descrição do dispositivo:

1. O corpo e os componentes são fundidos com ferro fundido de alta qualidade Milhanna FC30, que é tratado termicamente por normalização artificial e, em seguida, tratado por envelhecimento natural. Os componentes são processados por YASDA, MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial em uma única fixação. O tamanho de precisão pode chegar ao nível de mícron, para garantir componentes básicos de equipamentos de alta precisão.


2. Guias de máquinas e fusos de esferas de precisão são continuamente lubrificados por um sistema de lubrificação automático para garantir uma vida útil mais longa e precisão. O sistema de resfriamento é separado do corpo para eliminar a vibração e favorecer a dissipação de calor.

3. Equipado com sistema de retificação automático CNC Siemens 828D e desenvolvimento secundário, operação simplificada de diálogo homem-máquina, com muitos equipamentos opcionais para escolher, incluindo dispositivo de retificação de furo interno, dispositivo de medição de extremidade automático, dispositivo de medição de diâmetro externo automático, etc.

4. O sistema de avanço de retificação é composto por uma pista em V e uma pista plana de raspagem de precisão artesanal, com sistema de lubrificação automático e fuso de esferas de retificação de precisão nível C3, que pode alcançar movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da rebarbadora é a estrutura de rolamento traseiro quatro e traseiro dois. O fuso de pressão dinâmica e estática de alta precisão também pode ser selecionado, que possui as características de alta precisão de rotação, alta rigidez dinâmica, boa resistência à vibração, alta eficiência de retificação e boa qualidade da superfície de retificação. Para retificação de peças especiais, a velocidade da rebarbadora pode ser ajustada, até 3500 RPM e 60m/s.


6. O cabeçote traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço de liga endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior MT4. A força de elevação do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseira. Acessórios especiais cabeçote traseiro de pressão de óleo com um pedal para facilitar a descarga de peças de trabalho.

7. Sistema de controle numérico Siemens como configuração padrão, após desenvolvimento secundário, interface de operação totalmente em chinês, fácil de usar. Equipado com servomotor de alto desempenho Siemens, o sistema CNC e o sistema de acionamento do equipamento têm melhor compatibilidade, ao mesmo tempo com função de reparo automático de areia e compensação automática, para garantir a estabilidade e precisão da alimentação e retificação.

Especificação técnica:
