Detalhes do produto:
Condições de Pagamento e Envio:
|
| Diâmetro da roda de moagem: | 200 mm | Ângulo do buraco da roda de moagem: | 45° |
|---|---|---|---|
| Profundidade do buraco da roda de moagem: | 20 mm | Diâmetro do buraco da roda de moagem: | 20 mm |
| Distância entre o buraco da roda de moagem: | 50 mm | Número de buracos da roda de moagem: | 4 |
| Espaçamento entre o buraco da roda de moagem: | 50 mm | Material da roda de moagem: | Diamante |
| Tamanho da roda de moagem: | 200 mm | Velocidade da roda de moagem: | 1400 rpm |
| Espessura da roda de moagem: | 20 mm | Consumo de energia: | 2.2kw |
| Fonte de energia: | Energia elétrica | Tipo: | Moedor cilíndrico Machine |
| Voltagem: | 380 V | ||
| Destacar: | Máquina de moagem cilíndrica de 380 V,Máquina de moagem cilíndrica multifuncional,Máquina de moagem cilíndrica elétrica |
||

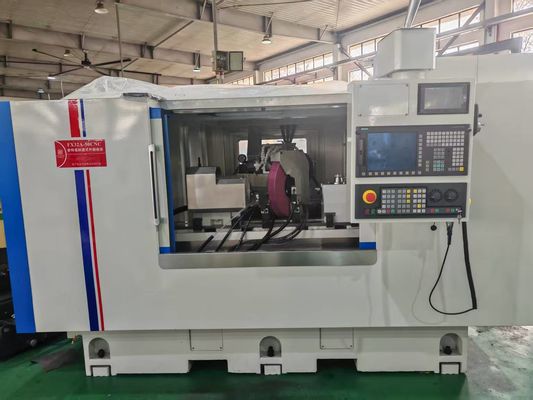

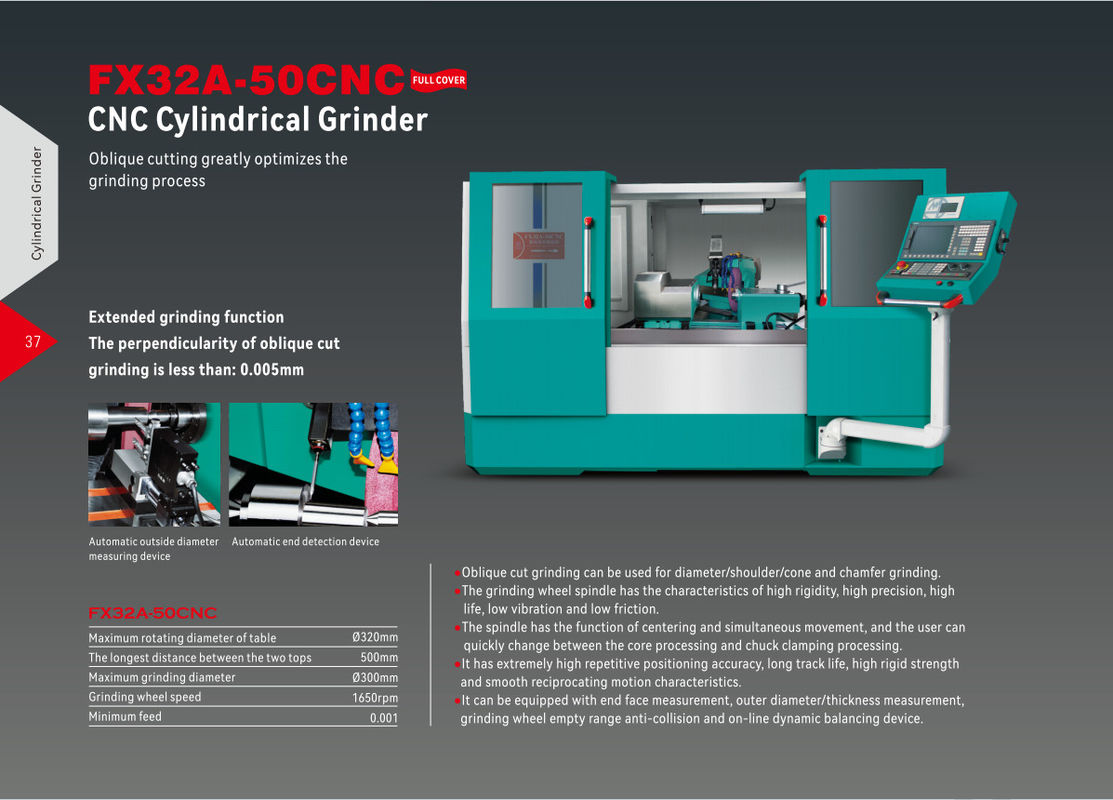

Máquina cilíndrica CNC de alta precisão FX32A-50CNC
Descrição do dispositivo:
1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.
2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.
3.Equipado com o sistema automático de rectificação Siemens 828D CNC e desenvolvimento secundário, operação de diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.
4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.
5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.
6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
Especificação técnica:
| Projeto | Unidade | Modelo:FX32A-50CNC | |
|
Capacidade de processamento
|
Diâmetro rotativo máximo da mesa |
mm | 320 |
|
Distância máxima entre dois dedos |
mm | 500 | |
|
Diâmetro máximo de moagem |
mm | 300 | |
|
Carga máxima entre dois corações parietais |
Quilos | 60 (centro superior) 20 (cabeça de trabalho) | |
|
Tamanho da roda de moagem (diâmetro × largura × abertura) |
mm | 450×50×127 | |
| Velocidade da roda de moagem | RPM | 1650 | |
|
Velocidade linear máxima da moagem |
m/s | 35 | |
|
Sistema de controlo
|
Controlador | A SIEMENS | |
|
Cabeça de moagem |
Ângulo de alimentação | Deg | 60 |
|
Eixo X velocidade de movimento rápida |
m/min | 6 | |
| Corrente de alimentação | mm | 260 | |
|
Unidade mínima de regulação do eixo X |
mm | 0.001 | |
|
Estrutura da cabeça |
Velocidade do fuso | RPM | 50 a 500 |
| Forma de fuso | De potência superior a 1000 W | ||
| Especificação do polegar | MT-4 | ||
|
Assento traseiro |
Distância telescópica automática |
mm | 40 |
| 顶针规格/Thimble especificação | MT-4 | ||
|
mesa de trabalho |
Eixo Z velocidade de movimento rápida |
m/min | 8 |
|
Alimentação mínima do eixo z |
mm | 0.001 | |
| Viagem máxima | 600 | ||
| Ângulo de rotação | Deg | +6/-9 | |
|
Motor |
Motor de fuso da roda de moagem |
Kw | 5.5 |
| Motor de alimentação do eixo X | Kw | 2.2 | |
| Motor de alimentação do eixo Z | Kw | 2.2 | |
| Motor de fuso do quadro da cabeça | Kw | 1.5 | |
| Motor de bomba de arrefecimento | Kw | 0.18 | |
| Motor de bomba de óleo de cauda | Kw | 0.75 | |
| Óleo lubrificante | Kw | 0.1 | |
|
Precisão padrão |
Arredondamento | mm | 0.0015 |
| Cindricidade | mm | 0.003 | |
| Direcção | mm | 0.003 | |
| Precisão de posicionamento no eixo X | mm | 0.003 | |
| Precisão de posicionamento do eixo Z | mm | 0.004 | |
|
Precisão de posicionamento repetido no eixo X |
mm | 0.002 | |
|
Precisão do posicionamento repetido no eixo Z |
mm | 0.002 | |
| Resistência à corrosão | mm | ≤Ra0.25 | |
|
Outros |
Peso líquido da máquina | Quilos | 5000 |
| Peso bruto da máquina | Quilos | 6000 | |
|
Tamanho da embalagem ( comprimento * largura * altura) |
mm | 3500 × 3000 × 2000 | |
