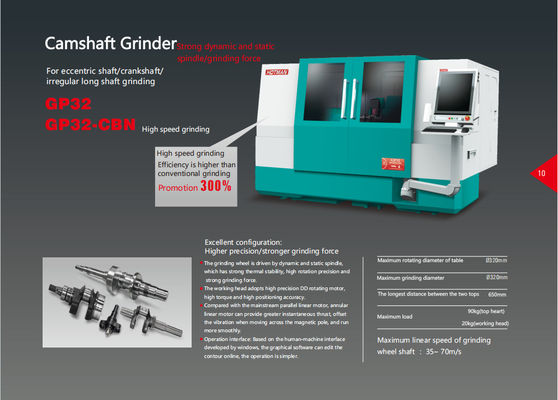

Máquina de Retificação de Eixos de Comando CNC GP32-CBN com Diâmetro de Rebolo de 400mm

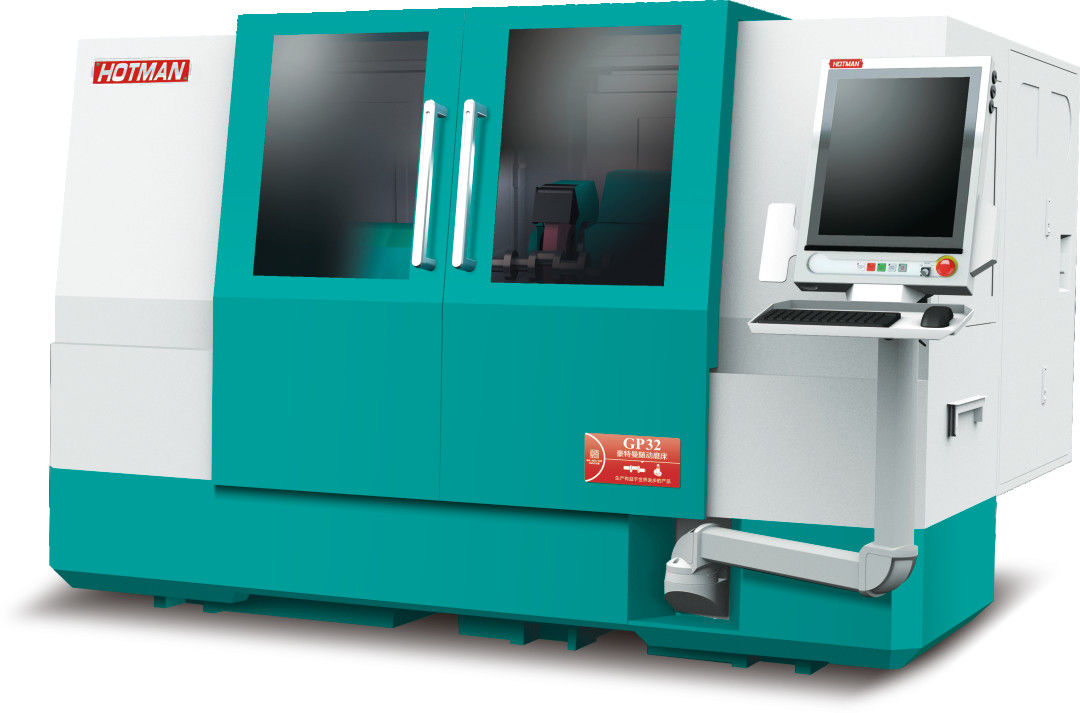

Imagem Grande : Máquina de Retificação de Eixos de Comando CNC GP32-CBN com Diâmetro de Rebolo de 400mm

Detalhes do produto:

Lugar de origem:	China
Marca:	HOTMAN
Certificação:	CE
Número do modelo:	GP32-CBN

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	USD1-600000/SET
Detalhes da embalagem:	Caixas de madeira
Tempo de entrega:	70days
Termos de pagamento:	T/T,
Habilidade da fonte:	10/SET/MÊS

Contato

Descrição de produto detalhada

Grinding Wheel Diameter:	400mm	Grinding length:	550mm
Grinding Wheel Motor Brand:	Siemens	Grinding Wheel Motor Insulation Grade:	F
Type:	Camshaft Grinding Machine	Grinding Wheel Motor Current:	13A
Grinding Wheel Motor Frequency:	50Hz	Grinding Wheel Motor Model:	1LE1001-1CB23-4AB4
Grinding Wheel Motor Power:	7.5kw	Grinding Wheel Motor Protection Level:	IP54
Grinding Wheel Motor Rotating Direction:	CW/CCW	Grinding Wheel Motor Speed:	1420rpm
Grinding Wheel Motor Voltage:	380V	Grinding Wheel Speed:	1400rpm
Grinding Wheel Width:	50mm
Destacar:	Máquina de moagem de eixo de camada de motocicletas , Máquina de moagem de eixo de camisa de bomba

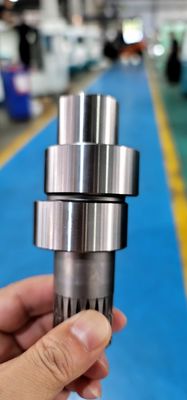

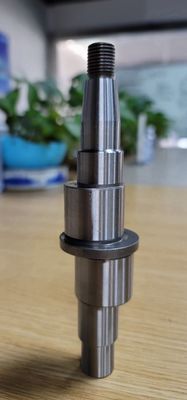

Moedor de came cnc, gp32-cbn came eixo de moagem para o motor diesel de liga dura, motocicleta, eixo de cames da bomba

Principais recursos

Estrutura de cama ultra-rígida para estabilidade superior
Grade circular de renishaw embutida para precisão ultra-alta
Design suíço Dinâmico de alta precisão e rio estático eixo da roda
Guia linear de eixo x com estrutura de rolos auto-circulante
Japão C2 Precision Ball parafuso Tabela
Motor linear cilíndrico exclusivo para a cabeça da roda de moagem (eixo x)
Heidenhain Feedback da escala de grade de 50 nm
Forte/rotativa/rotativa Pupa de precisão de dupla falha da cabeça da cabeça com flutuação de ar
Assento na cauda de flutuação de ar de alta rigidez
Opções de configuração flexíveis disponíveis

Especificações técnicas

Dimensões e capacidade da máquina

Altura central	210mm
Diâmetro máximo de rotação	Φ400mm
Diâmetro máximo de moagem	Φ550mm
Comprimento de moagem entre dois tops	550mm
Rolamento máximo entre dois topos	60kg

Especificações da roda de moagem

Tamanho padrão da roda de moagem (φ × W × B)	Φ450 × 20-50 × 127mm
Tamanho especial da roda de moagem (φ × W × B)	Φ510 × 15-50 × 203mm
Moer a potência do motor do fuso da roda	3,75kW/5,5kW
Velocidade linear máxima da roda de moagem	45m/s

Componentes principais

O corpo e os componentes são lançados pelo FC30 de ferro fundido de Milhanna de alta qualidade, que sofre tratamento térmico de normalização artificial e envelhecimento natural. Os componentes são processados por equipamentos de classe mundial, incluindo YASDA, Mitsui Seiki, Toshiba e ELB com precisão até o nível da Micron.

Equipado com o sistema de retificação automático CNC da Siemens 828D com desenvolvimento secundário para operação amigável. O equipamento opcional inclui dispositivo de moagem de orifícios internos, dispositivo de medição final automática e dispositivo de medição automático de diâmetro externo.

O sistema de alimentação de moagem apresenta precisão V e faixas planas com sistema de lubrificação automática e parafuso de moagem de precisão de precisão de nível C3 para movimento suave e excelente precisão de posicionamento repetido.

Atributos técnicos

Diâmetro da roda de moagem	400mm
Comprimento de moagem	550mm
Marca de motor de roda	Siemens
Moer potência do motor da roda	7.5kW
Tensão do motor da roda de moagem	380V
Velocidade da roda de moagem	1400RPM
Largura da roda de moagem	50mm

Especificações adicionais

Tamanho da pegada	3800 × 3200mm × 2195
Altura	2170mm
Peso líquido	5440kg
Ruído padrão da máquina	＜ 75dB (a)
Faixa de temperatura ambiente	0-40 ℃
Umidade ambiente	≤75 ％
