Detalhes do produto:
Condições de Pagamento e Envio:
|
| Diâmetro da roda de moagem: | 400 mm | Duração de moagem: | 550 mm |
|---|---|---|---|
| Marca do motor da roda de moagem: | Siemens | Grau de isolamento do motor do rebolo: | F |
| Tipo: | Máquina de moagem de eixo de camada | Corrente do motor da roda de moagem: | 13A |
| Frequência do motor da roda de moagem: | 50 Hz | Modelo do motor da roda de moagem: | 1LE1001-1CB23-4AB4 |
| Potência do motor da roda de moagem: | 7.5KW | Nível da proteção do motor da roda de moedura: | Proteção IP54 |
| Sentido de rotação do motor do rebolo: | CW/CCW | Velocidade do motor da roda de moagem: | 1420 rpm |
| Voltagem do motor da roda de moagem: | 380 V | Velocidade da roda de moagem: | 1400 rpm |
| Largura da roda de moagem: | 50 mm | ||
| Destacar: | Máquina de moagem de eixo de camada de motocicletas,Máquina de moagem de eixo de camisa de bomba |
||

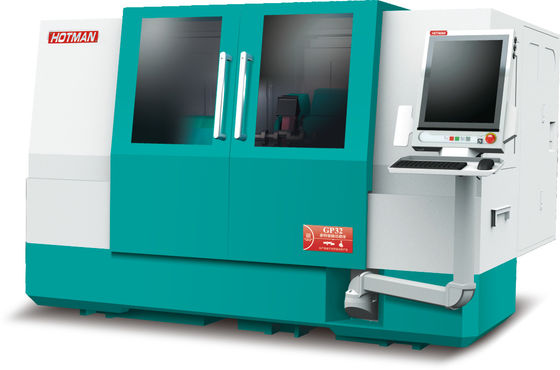

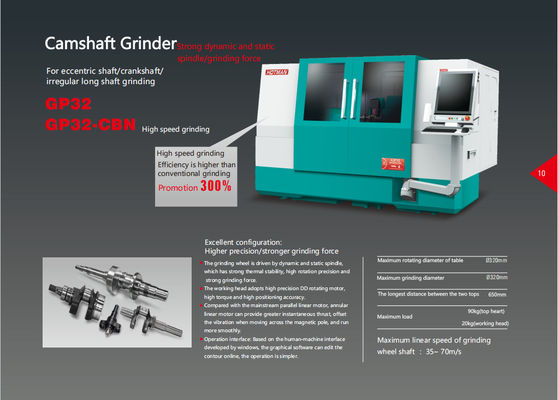

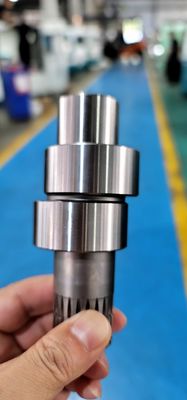

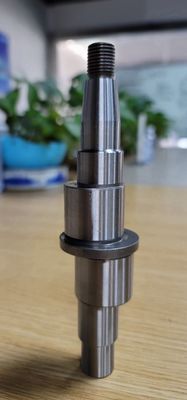

Máquina de rectificação de eixo de camas CNC de liga dura GP32-CBN
1Estrutura de cama ultra-rígida.
2- Grelha circular Renishaw com alta precisão e cabeça rígida de peça de trabalho.
3. Espinil de moagem dinâmica e estática de alta precisão de design suíço.
4Guia linear do eixo X com estrutura de rolos autocirculatórios com elevada capacidade de suporte.
5. Japão C2 precisão bola parafuso mesa de acionamento.
6A cabeça da roda de moagem (eixo X) utiliza o único motor linear cilíndrico de Anka.
7Heidenhain 50 nm feedback escala de grade.
8- Quadro de cabeça de peça de precisão fixa/rotativa de duplo uso, equipado com função de flutuação a ar.
9Assento traseiro de flutuador de ar de alta rigidez.
10Configuração de opções flexíveis
Descrição do dispositivo:
1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.
2.Equipado com o sistema automático de rectificação Siemens 828D CNC e desenvolvimento secundário, operação de diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.
3O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.
4. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.
5O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
6Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
Especificações técnicas pormenorizadas e funções estruturais das máquinas-ferramenta:
| Projeto | Parâmetro |
| Área de trabalho | |
| Altura do centro | 210 mm |
| Diâmetro máximo de rotação | Φ400 mm |
| Diâmetro máximo de moagem | Φ550 mm |
| Comprimento de moagem entre dois topos | 550 mm |
| Rotação da mesa (tipo 600) | +6°/-9° |
| Leitamento máximo entre dois topos | 60 kg |
| Aparelhos de montagem | |
| Intervalo de ângulos giratórios (manual) | ± 15° |
| Tipo de fuso da roda de moagem |
O eixo principal da moagem dinâmica e estática (padrão com arrefecimento por óleo) |
| Intervalo de velocidade do eixo da roda de moagem | 1650/1850/2100 rpm |
|
Tamanho padrão da roda de moagem (φ×W×B) |
Φ450×20-50×127 mm |
|
Dimensões especiais da moagem (φ×W×B) |
Φ510×15-50×203 mm |
|
Potência do motor do eixo da roda de moagem |
30,75 kW/5,5 kW |
|
Velocidade linear máxima da moagem |
45 m/s |
|
Modo de arrefecimento do eixo da roda de moagem |
Refrigeração a óleo |
| Estrutura da cabeça de tração directa da peça de trabalho | |
|
Regulação da velocidade sem passos no intervalo de velocidade |
0-600 rpm |
| Fundição do buraco do fuso | MT-4 |
| Modelo de capa do adaptador de ferramentas | MT-4 |
|
Intervalo de ângulo de rotação do quadro da cabeça da peça |
+15°/-15° |
|
Carga máxima da pinça (com ferramenta) |
150 Nm |
|
Potência do motor síncrono de ímã permanente (S1-100%/KW) |
3 kW |
|
Torque de saída nominal contínuo (S1-100%/A) |
47.8Nm |
| Marca do codificador | Renishaw |
| Modo de arrefecimento do fuso | refrigeração por água |
|
Precisão de posicionamento repetido da rotação do quadro da cabeça |
± 2 segundos de arco |
| Desvio do buraco cônico da extremidade do eixo | ≤ 0.001 |
| Descolagem da face final do fuso | ≤ 0.002 |
| Rigidez axial (N/um) | ≥ 500 |
| Rigididade radial (N/um) | ≥ 400 |
| Modo de movimento do quadro da cabeça | Padrão de flutuação de ar manual |
| Assento traseiro | |
| Diâmetro da manga | Φ50 mm |
| Traço de manga | 40 mm |
| Túnel de Morse | MT-4 |
| Modo de movimentação da cauda | Padrão de flutuação de ar manual |
| Alimentação do suporte da roda - eixo X (motor linear) | |
| Corrente máxima do eixo X | 300 mm |
| Propulsão máxima do motor linear do eixo X | 1660-3060N |
| Aceleração linear do motor no eixo X | ≤ 0,2 G |
| Velocidade máxima de alimentação no eixo X | 15 m/min |
|
Fornecimento mínimo de HPG (rota manual eletrónica) |
0.0001 mm |
| Alimentação mínima programável | 0.0001 mm |
|
Resolução mínima da régua de grade incremental de Heideham |
0.0001 mm |
| Precisão do posicionamento da alimentação no eixo X | ≤ 0,0016 mm |
|
Precisão do posicionamento repetido da alimentação no eixo X |
≤ 0,0014 mm |
| Projeto | Parâmetro |
|
Eixo Z da mesa de alimentação (servomotor) |
|
| Tração no eixo Z (tipo 600) | 750 mm |
| Potência do servomotor no eixo Z | 2.2 kW |
| Velocidade máxima de alimentação no eixo Z | 8m/min |
|
Incremento mínimo da roda de mão electrónica HPG |
0.0001 mm |
| Alimentação mínima programável | 0.0001 mm |
|
Resolução mínima da régua Heideham de grelha incremental (opcional) |
0.0005mm |
| Sistema de controlo | |
| Sistema de controlo numérico | Rênio sódico |
| Software | Interface gráfica interativa |
| Ecrã de exibição | 10Exibição TFT a cores de 0,4 polegadas |
| teclado | Teclado completo |
| memória | 3Gb |
| Número de eixos de comando |
Até 7 eixos podem ser controlados |
| interface | USB/RS232 |
| Máquinas-ferramentas eléctricas | |
| Fornecimento de energia de três fases padrão | 380V 3ph 20Hz |
| Voltagem do circuito de controlo | 110vAC/24vDC. |
| Intervalo de desvio da tensão de entrada | +/-10% |
|
Consumo de potência em carga total (motor principal) |
36 KVA |
| Alimentação pneumática | |
| Pressão de entrada | 5.5 bar |
| Fluxo necessário | 40-50 L/min |
| Padrão de fonte de ar | BS ISO 8573-1:2001 |
| Parâmetro ambiental | |
| Ruído padrão da máquina | < 75 dB (A) |
| Temperatura ambiente | 0-40°C |
| Humidade ambiente | ≤ 75% |
| Outros | |
| Tamanho da pegada | 3800 × 3200 mm × 2195 |
| Altura | 2170 mm |
| Peso líquido | 5440 kg |
