Máquina de moagem interna CNC opcional de fuso múltipla para peças curtas e mais longas, máquina de moagem interna

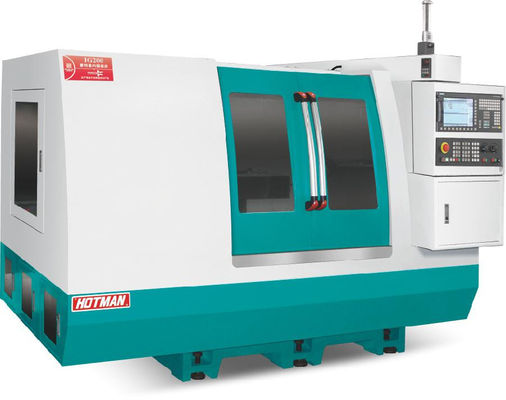

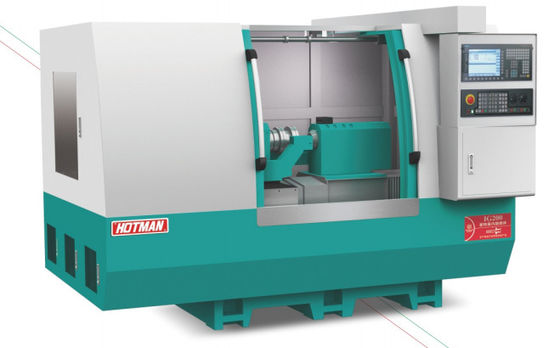

Máquina de moagem interna CNC de alta precisão IG200

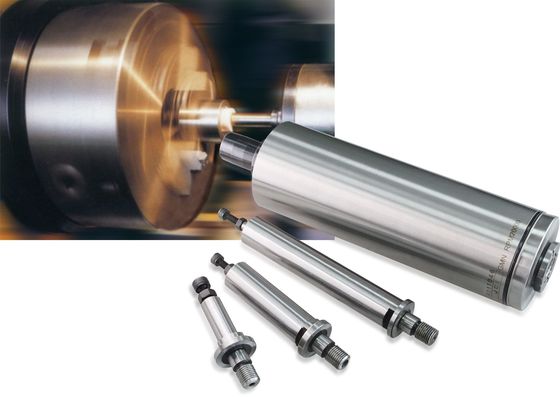

O eixo da roda de moagem adota um eixo elétrico com as características de alta velocidade, alta precisão, alta rigidez, baixa vibração, baixo ruído e baixa elevação da temperatura.O sistema de condução é resfriado por um sistema de refrigeração por água para garantir que a cabeça da roda de moagem funcione sempre num estado termicamente estável, tornando a moagem mais estável e duplicando a eficiência de trabalho. De acordo com as necessidades de processamento, são opcionais fusos elétricos com diferentes velocidades de 24000-60000 rpm;para peças de trabalho com círculos interiores profundos, um fuso integrado pode ser personalizado para obter uma rectificação de precisão.

Um sistema de lubrificação centralizado automático lubrifica continuamente os guias lineares e os parafusos de esferas da máquina, o que garante uma vida útil mais longa e alta precisão.O sistema de arrefecimento é separado com o corpo da máquina, o que elimina as vibrações e ajuda a radiação térmica.

É utilizado o sistema CNC Siemens 828D.

• O programa de moagem é criado automaticamente através da interface fácil de usar, utilizando ferramentas de programação gráfica shopmill / shopturn, sem necessidade de códigos G especiais (opcional).
• Não preciso de bateria ou ventilador de arrefecimento e não preciso de bateria de memória para o motor codificador.
• Conector Ethernet. Sem limite de capacidade USB (on line) e cartão CF. Os programas no cartão USB e CF podem ser modificados à vontade. Monitor de processo on line. E os dados podem ser salvos para sempre.
• Processo de exibição com animação.
• Existem vários tipos de funções opcionais, incluindo medição automática da superfície final, medição automática do diâmetro interno, estoque hidráulico de cauda, sistema de carregamento e descarregamento automático altamente integrado,E assim por diante..
• Manter uma elevada precisão e estabilidade para a alimentação e moagem.

O eixo de alimentação adota um projeto de guia linear de alta precisão por carga, capaz de suportar cargas em todas as direções,realça as características de baixo coeficiente de atrito e elimina as lacunas de movimento, proporcionando uma garantia prática para alcançar a precisão de programação de 0,001 mm; parafusos de esferas de alta qualidade tem excelente proteção à precisão.

1. Adequado para peças sobressalentes de grandes dimensões:

Software de estrutura/gráficos de alta rigidez

2.Alta rigidez:

Projeto de alta rigidez do leito e da estrutura da roda de moagem, estrutura da cabeça da peça de trabalho, mecanismo de alimentação, etc., para produtos de grande tamanho, maior tolerância e alta dureza para fornecer o suporte do processo.

3. Alta eficiência:

Além da caneta de diamante, também está disponível o curativo de rolos para curativo.Roda de moagem CBN de cerâmica pode ser usada para moagem eficiente, e o instrumento de medição do diâmetro interno Mabos pode ser utilizado para medição do diâmetro interno online.

4. Alta estabilidade:

As peças-chave da máquina-ferramenta são selecionadas de marcas internacionais de topo para garantir a fiabilidade e a estabilidade de precisão da máquina-ferramenta no ciclo de vida.

5- Muito conveniente:

A concepção gráfica do software permite ao operador inserir parâmetros através de uma interface fácil de usar para gerar rapidamente procedimentos relacionados para moagem de peças de trabalho, revestimento da roda de moagemmedição em linha, etc.

6. Segurança máxima:

Proteção da máquina totalmente fechada e janela de observação avançada de vidro endurecido, parada de emergência, uma chave para trás, design de bloqueio de porta de segurança para os operadores fornecerem segurança.

Intervalo de moagem do diâmetro interno:Ø6~200 mm

Profundidade máxima do buraco de moagem:170 mm

Tracção máxima da mesa500 mm

Velocidade do fuso da moagem:0~32000 rpm

Resolução mínima de alimentação do eixo X/Z:0. 001mm
