Detalhes do produto:
Condições de Pagamento e Envio:
|
| Velocidade de alimentação da roda de moagem: | 0.01-0.2 mm/min | Velocidade da tabela: | 0.1-3m/min |
|---|---|---|---|
| Diâmetro da roda de moagem: | 6-200mm | Torque do motor de alimentação da roda de moagem: | 1.5 N.m. |
| Velocidade da roda de moagem: | 32000 RPM | Potência do motor de alimentação do rebolo: | 0.75kw |
| Potência do motor da mesa: | 0.75kw | Repetitividade do motor de alimentação da roda de moagem: | 0.001 mm |
| Resolução mínima de alimentação do eixo X/Z: | 0.001 mm | Max Worktable Travel: | 500 mm |
| Velocidade de alimentação no eixo X: | 0.1-15 | ||
| Destacar: | Máquina de moagem interna de alta precisão,Máquina de moagem interna de grande porte,Máquina de rectificação interna CNC |
||

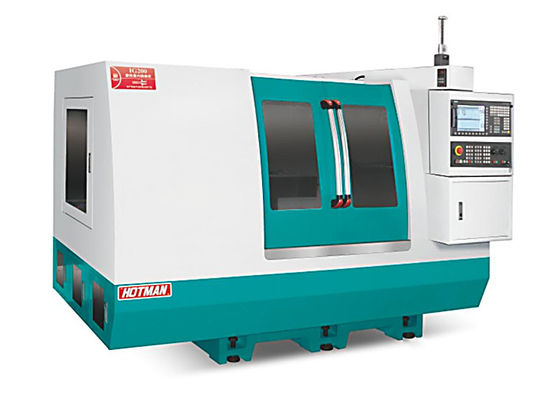

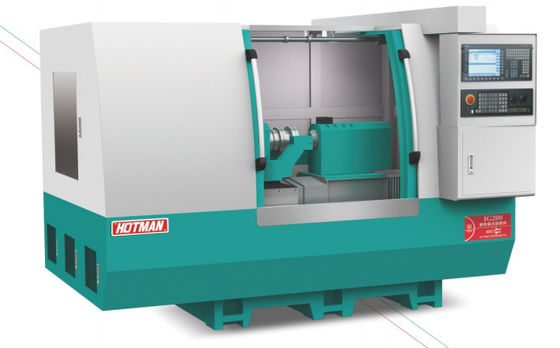

Máquina de rectificação interna CNC de alta precisão para peças de trabalho de grande dimensão e volume de rectificação em excesso
Descrição do dispositivo:
1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.
2Um sistema de lubrificação centralizado automático lubrifica continuamente os guias lineares e os parafusos de esferas da máquina, o que garante uma vida útil mais longa e uma alta precisão.O sistema de arrefecimento é separado com o corpo da máquina, o que elimina as vibrações e ajuda a radiação térmica.
3O eixo da roda de moagem adota um eixo elétrico com as características de alta velocidade, alta precisão, alta rigidez, baixa vibração, baixo ruído e baixa elevação de temperatura.O sistema de condução é resfriado por um sistema de refrigeração por água para garantir que a cabeça da roda de moagem funcione sempre num estado termicamente estável, tornando a moagem mais estável e duplicando a eficiência de trabalho. De acordo com as necessidades de processamento, são opcionais fusos elétricos com diferentes velocidades de 24000-60000 rpm;para peças de trabalho com círculos interiores profundos, um fuso integrado pode ser personalizado para obter uma rectificação de precisão.
4Adopta o sistema CNC alemão da Siemens e foi submetido a novos desenvolvimentos.Dispõe de uma interface de funcionamento de diálogo homem-máquina fácil de usar e está equipado com servomotores Siemens de alto desempenho, o que faz com que o sistema CNC e o sistema de transmissão do equipamento tenham uma melhor compatibilidade.que assegura a estabilidade e a precisão da alimentação e da moagem.
5O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.
6. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois. fuso de pressão dinâmica e estática de alta precisão também pode ser selecionado,com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.
7O banco traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
8Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda a interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
Especificação técnica:
| Ponto | unidade | IG150 | IG200 | Acessórios | |
|
Capacidade de processamento |
Intervalo de diâmetro de moagem | mm | Ø6-Ø150 | Ø6-Ø200 |
● Dispositivo de arrefecimento de moagem ● caneta de curativo de diamante ● Tabela de ajuste de ângulo ● Caixa de ferramentas ● Adaptador da roda de moagem do fuso ● Fuso de moagem de alta velocidade ● bloco de ajuste básico
Acessórios especiais ● Chack hidráulico de três mandíbulas 6′′ ●C huck flange 6′′ ● 30000rpm Fuso mecânico, fuso elétrico de diferentes velocidades ● Dispositivo automático de medição do diâmetro interno |
| profundidade de moagem h | mm | 150 | 170 | ||
| Diâmetro externo máximo da peça de moagem | - Não. | 220 | 220 | ||
| Raio da superfície de trabalho | m m | 380 | 400 | ||
| Especificações do chuck instalado | 6′′ chuck hidráulico/manual | 6′′ chuck hidráulico/manual | |||
| Ângulo de rotação da caixa do lado da cama | Deg | Frente 2/ traseiro 15 | Frente 2/ traseira 20 | ||
|
Moagem Parâmetros do fuso da roda |
Potência do eixo de moagem de buracos internos | KW | 1.5 | 7.5 | |
| Velocidade do fuso de moagem de buracos internos | RPM | 20000 Fuso mecânico | Velocidade do fuso eléctrico Opcional | ||
|
Espinil de cabeça Parâmetros |
Velocidade do fuso | RPM | 50 a 1500 | 50 a 1500 | |
| Forma de fuso | Estrutura de mangas com eixo de rolamento | Estrutura de mangas com eixo de rolamento | |||
| Especificações do orifício | MT-5 | MT-5 | |||
| Método de accionamento por fusão | Servo motor | Servo motor | |||
|
Eixo X (fuso da peça de trabalho) |
Viagem de alimentação no eixo X | m m | 410 | 410 | |
| Velocidade de movimento rápida no eixo X | mm/ m i n | 0.1 - 10 | 0.1 - 10 | ||
| Resolução mínima de alimentação do eixo X | m m | 0.001 | 0.001 | ||
| Potência do servomotor do eixo X | kW | 2.2 | 2.2 | ||
|
Eixo Z (mesa de trabalho) |
Velocidade de movimento rápida no eixo Z | mm/ m i n | 0.1 - 10 | 0. 1 - 10 | |
| Resolução mínima do eixo Z da alimentação | m m | 0.001 | 0.001 | ||
| Distância máxima de movimento | m m | 540 | 410 | ||
| Potência do servomotor no eixo Z | KW | 2.2 | 2.2 | ||
|
Motor |
Motor de fuso da roda de moagem | KW | 7.5 | 7. 5 | |
| Motor de alimentação do eixo X (servo) | KW | 2.2 | 2.2 | ||
| Motor de alimentação do eixo Z (servo) | KW | 2.2 | 2.2 | ||
| Motor de fuso de cabeça (servo) | KW | 1.5 | 1. 5 | ||
| Motor de bomba de água de arrefecimento | KW | 0.75 | 0.75 | ||
| Motor de lubrificação | KW | Quatro por cento | Quatro por cento | ||
| Outros | Tamanho da máquina (L × P × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (aproximadamente) | Quilos | 3500 | 4000 | ||
Descrição do produto:
A máquina de moagem interna é um equipamento indispensável para operações industriais que exigem moagem e acabamento precisos de componentes.de diâmetro de 200 mm,, e uma gama de tamanhos de peças de trabalho de 50-200 mm, a máquina de moagem interna é capaz de lidar com peças de trabalho de até 100 kg de peso.A velocidade do motor de alimentação da roda de moagem pode ser ajustada de 50-1000rpm, tornando-a adequada para uma variedade de aplicações. A máquina de moagem interna também possui um conjunto de moagem interna e um mecanismo de moagem interno,que permitam aos utilizadores produzir peças precisas e precisas.
A máquina de moagem interna IG200 da HOTMAN® é um mecanismo de moagem interna de precisão concebido para uso profissional.A quantidade mínima de encomenda para este produto é 1 e o preço é 3. É embalado numa BOXA DE LEGUA e o prazo de entrega é de 60 dias. Os termos de pagamento são T/T. A velocidade do motor de alimentação da roda de moagem está entre 50-1000rpm e o tamanho da mesa é de 400mm.A velocidade da roda de moagem é de 1400 rpm, o diâmetro da moagem é de 200 mm e o binário do motor de alimentação da moagem é de 1,5 N.m.
A máquina de moagem interna IG200 é a ferramenta perfeita para aqueles que precisam de um sistema de moagem interna confiável e preciso.A máquina também é extremamente durável e oferece uma operação suaveÉ adequado para uma grande variedade de aplicações, tais como moagem, afinação, polir, e muito mais.pode ter a certeza de que está a obter o melhor valor pelo seu dinheiro.
HoTMAN's Internal Grinder Machine IG200 é uma ferramenta confiável e precisa para aqueles que precisam do melhor sistema de moagem interna.pode ter a certeza de que é da mais alta qualidadeO pedido mínimo é de 1 e o preço é de 3. É embalado em um BOOX de madeira e o tempo de entrega é de 60 dias. Os termos de pagamento são T/T.A velocidade do motor de alimentação da roda de moagem está entre 50-1000rpm e o tamanho da mesa é de 400mmA velocidade da roda de moagem é de 1400 rpm, o diâmetro da roda de moagem é de 200 mm e o binário do motor de alimentação da roda de moagem é de 1,5 N.m.
A máquina de moagem interna IG200 da HOTMAN é a ferramenta perfeita para quem precisa de um sistema de moagem interna confiável e preciso.A máquina também é extremamente durável e oferece uma operação suaveCom os seus componentes de alta qualidade e desempenho confiável, pode ter a certeza de que está a obter o melhor valor pelo seu dinheiro.
Oferecemos montagem de moedor interno de alta qualidade com máquina de moagem interna avançada para sistema de moedor interno.
Embalagem e expedição da máquina de moagem interna:
