Máquina de torno CNC para corte pesado com banco de cauda servoprogramável e fuso motorizado

Máquina de torno CNCpara o corte pesado com cauda servoprogramável e fuso motorizado

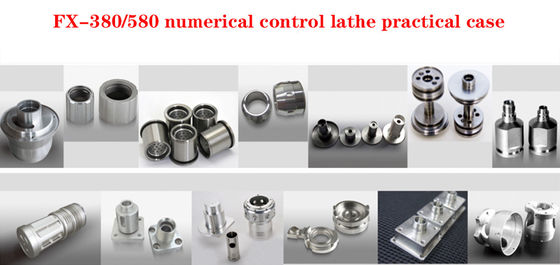

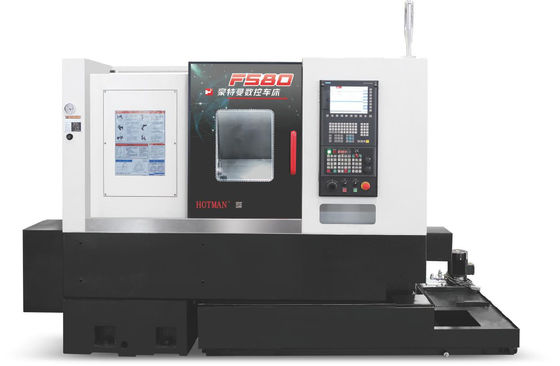

Máquina de torno CNC F580 é uma máquina de torno CNC completa que integra alta velocidade, alta rigidez e alta precisão.Pode satisfazer amplamente as necessidades de processamento de alta eficiência de peças de precisão pequenas e médias em várias indústrias, como automóveis, electrónica, electrodomésticos, aeroespacial, moldes, instrumentos e medidores.

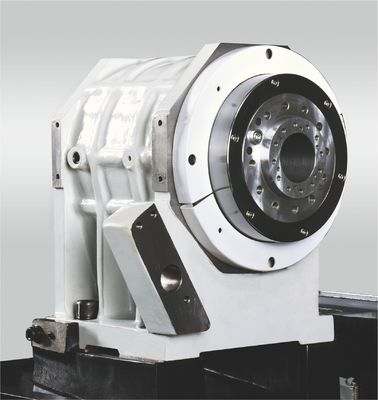

Fuso: O fuso adota uma estrutura de fuso de alta potência, alto binário, alta velocidade e alta precisão,equipado com rolamentos de nível P4 de alta precisão NSK e cilindro de rodapé sólido de 8 polegadas Samcheon-li da Coreia do Sul para garantir uma boa precisão e eficiência de processamento.

Torreta: A torreta em forma de tambor de 12 posições adota a indexação do servomotor, o posicionamento da engrenagem em forma de arco e a estrutura de aperto hidráulico para garantir a velocidade,precisão de troca e rigidez da troca de ferramentas.

Acionamento X/Z: o eixo X/Z é accionado por parafusos de esferas de precisão THK C3 e combinado com guias lineares THK P, que possuem boas características dinâmicas.As velocidades rápidas dos eixos X e Z são de 30 m/min e 36 m/min, respectivamente.

1.Corte pesado: fuso de alta rigidez e torre de ferramentas

2.F580A com assento traseiro servoprogramável

● O rolamento do fuso adota rolamentos de esferas cónicas de alta precisão pré-presos importados, o que faz com que o fuso tenha uma elevada rigidez e precisão.

●Torre de corte integrada com indexação precisa,torre de corte e molduras de sela deslizante são reforçados para aumentar o padrão de interferência durante o processamento circunferência e raio de giro da torre de ferramentas. Melhorar ainda mais o desempenho de corte.

●Aumentar o diâmetro do parafuso de condução da máquina-ferramenta, melhorar ainda mais a rigidez de corte da máquina-ferramenta, mais propício ao processamento de corte pesado.

● Assento traseiro servoprogramável, de série com centro activo (mancha rotativa incorporada opcional).


Descrição do dispositivo:

O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

Os trilhos de guia da máquina e os parafusos de esferas de precisão são lubrificados continuamente por um sistema automático de lubrificação para garantir uma maior vida útil e precisão.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

Equipado com Siemens 828D CNC sistema automático de moagem, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

O sistema de alimentação de moagem é composto por um V e uma pista plana de uma pá de precisão feita à mão, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

A configuração padrão do fuso da roda de moagem é a estrutura traseira de quatro e traseira de dois rolamentos.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência às vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.


Sistema de controlo numérico como configuração padrão, após desenvolvimento secundário, toda a interface de operação chinês, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.


Especificação técnica:





F580M com assento de cauda/torre de corte de potência servoprogramável

●Interface do suporte de ferramenta elétrica BMT55, para obter a usinagem de compostos de moagem por turnos.

●Fusão com fusão motorizada incorporada de alta velocidade e alta precisão, cancela o mecanismo de transmissão intermediário, reduz a vibração e a mudança térmica durante a operação de alta velocidade,garantir a precisão de usinagem e a excelente rugosidade da superfície.

●Interface de instalação automática reservada, rápida e fácil de expandir para uma linha de produção automatizada.

●Proteção totalmente fechada, pode ser equipada com um sistema de água de alta pressão de 70 kg.

● Assento traseiro servoprogramável, de série com centro activo (mancha rotativa incorporada opcional).

● O fuso é equipado com um codificador para realizar uma usinagem de interpolação de alta precisão e um posicionamento angular de alta fiabilidade.
