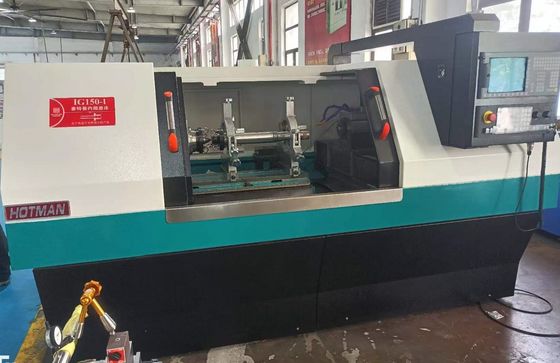

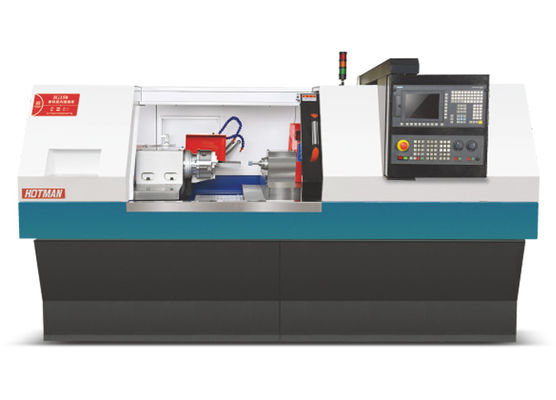

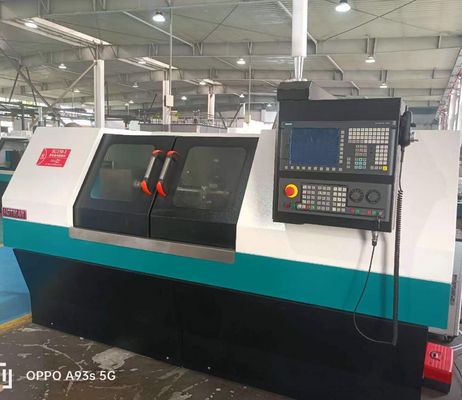

Máquina de moagem interna de pequeno diâmetro interno inferior a 150 mm, sistema de moagem multifuncional

Máquina de moagem interna de pequeno diâmetro interno inferior a 150 mm, sistema de moagem multifuncional

Precisão da máquina-ferramenta:

Lista de ensaios de precisão da máquina-ferramenta (incluída)

Após a moagem (moagem) pela moagem diferencial de Hotman, devem ser cumpridos os seguintes requisitos: (Devem ser utilizadas moedas diferentes para materiais diferentes)




Nota: moagem bruta (geralmente de 0,02 a 0,05 mm); moagem fina (geralmente de 0,005 a 0,015 mm)
Descrição do dispositivo:

O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


Os trilhos de guia da máquina e os parafusos de esferas de precisão são lubrificados continuamente por um sistema automático de lubrificação para garantir uma maior vida útil e precisão.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

Equipado com Siemens 828D CNC sistema automático de moagem, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher.

O sistema de alimentação de moagem é composto por um V e uma pista plana de uma pá de precisão feita à mão, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

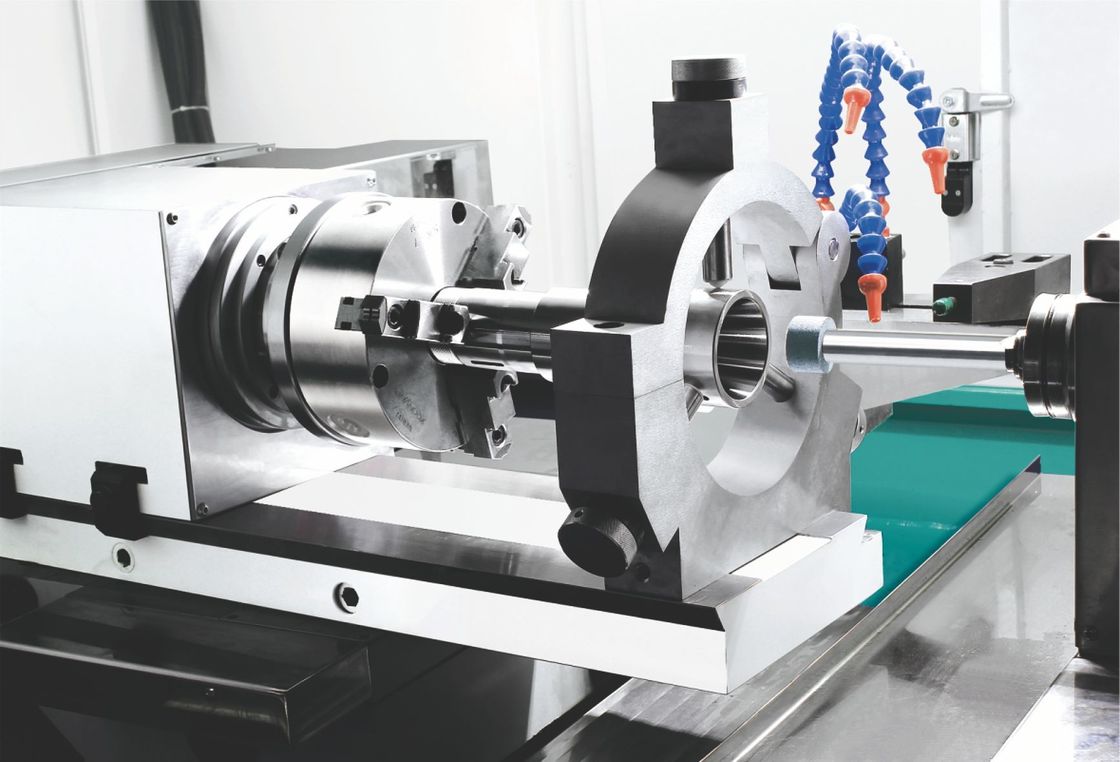

A configuração padrão do fuso da roda de moagem é a estrutura traseira de quatro e traseira de dois rolamentos.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.


O banco traseiro é projetado para ser rígido e robusto.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseira.

Sistema de controlo numérico como configuração padrão, após desenvolvimento secundário, toda a interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.


• O programa de moagem é criado automaticamente através da interface fácil de usar, utilizando ferramentas de programação gráfica shopmill / shopturn, sem necessidade de códigos G especiais (opcional).
• Não preciso de bateria ou ventilador de arrefecimento e não preciso de bateria de memória para o motor codificador.
• Conector Ethernet. Sem limite de capacidade USB (on line) e cartão CF. Os programas no cartão USB e CF podem ser modificados à vontade. Monitor de processo on line. E os dados podem ser salvos para sempre.
• Processo de exibição com animação.
• Existem vários tipos de funções opcionais, incluindo medição automática da superfície final, medição automática do diâmetro interno, estoque hidráulico de cauda, sistema de carga e descarga automática altamente integrado,E assim por diante..
• Manter uma elevada precisão e estabilidade para a alimentação e moagem.


Especificação técnica:
