Máquina de moagem de compostos, moedor OD ID universal

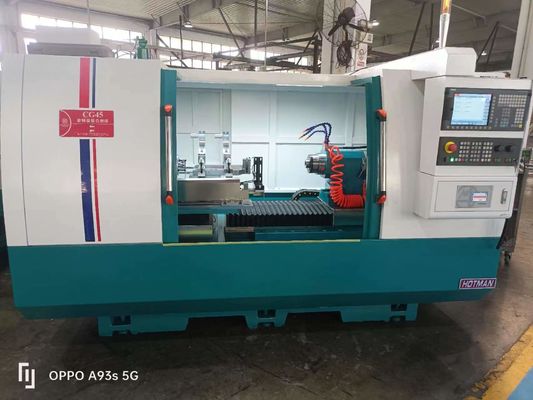

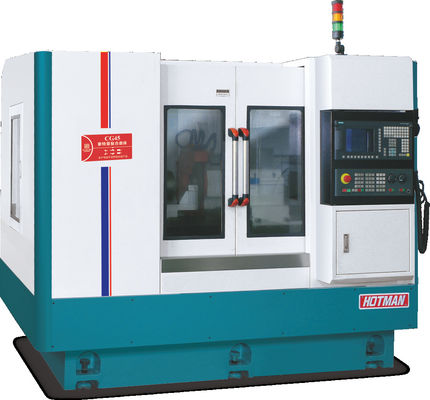

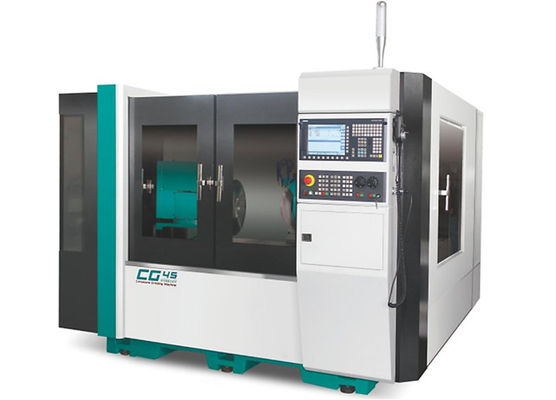

Máquina de rectificação de alta precisão CNC universal OD & ID-CG45

Uma trituradora composta que pode realizar a trituração integrada de círculo interno, cone interno, círculo externo, cone externo e face final em uma fixação.e há muitos acessórios opcionais para escolher, incluindo um dispositivo automático de rotação da cabeça de trabalho, dispositivo automático de medição do diâmetro exterior, dispositivo automático de medição da face final, dispositivo de filtro de fita magnética, colector de névoa de óleo, etc.


1.Montagem modular: criar uma nova revolução da moagem composta.


2.Pode moer o cônico interno, o cônico externo:

Tração do eixo do moinho interno: 0~470 mm

Tracção do fuso da moagem cilíndrica: 0~365 mm


3Características globais:

(1) Pode realizar uma fixação, completar o círculo interno, cone interno, círculo externo, cone externo, moagem integrada composta de face final.

(2) Fornecer soluções de moagem complexas de alta precisão adequadas para o processamento de peças de pequeno e médio porte.

(3) (em inglês).O sistema automático de alimentação e recepção pode ser instalado para satisfazer as necessidades da produção em massa industrial.

(4) O módulo de moagem de círculo externo/círculo interno pode ser combinado de forma flexível de acordo com a demanda para se adaptar a diferentes formas e processos de moagem.

(5) O sistema de controlo é amigável e fácil de aprender. O moagem da peça de trabalho e o enrolamento da roda de moagem podem ser programados rapidamente na máquina-ferramenta. O dispositivo de medição on-line pode ser instalado.

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O motor DD de precisão (condução directa) e a régua de grelha Heidenhain são opcionais, que podem conduzir o cabeçote com precisão através do sistema CNC.É muito conveniente para o cone externo e cone interno moagem.

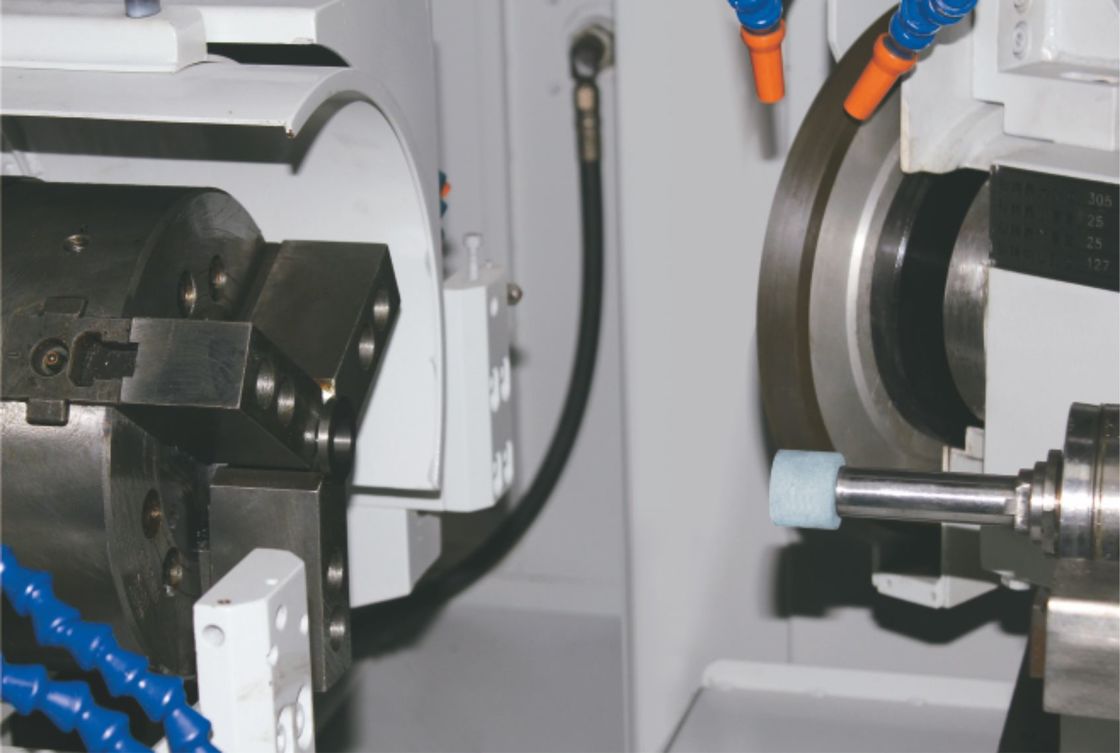

5O fuso cilíndrico da roda de moagem adota a estrutura de rolamento do fuso de alta precisão FAG, a estrutura do tipo manga, que não requer lubrificação separada e é fácil de manter.Elimina o contacto metal-metal e pode obter uma vida útil quase permanenteO fuso da roda de moagem possui as características de alta rigidez e alta precisão.O eixo interno usa um eixo elétrico de alta velocidade para evitar a ressonância dos motores internos e externos.


6. Realizar moagem de círculo interno, moagem de cone interno, moagem de círculo externo e moagem de superfície final em uma máquina.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:
