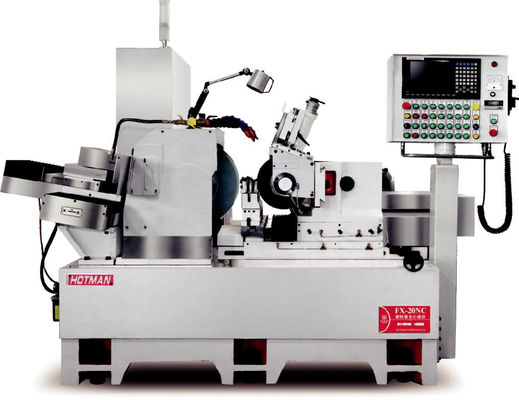

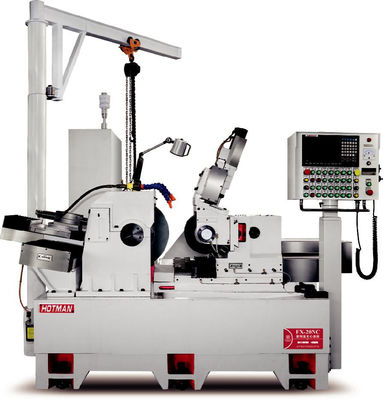

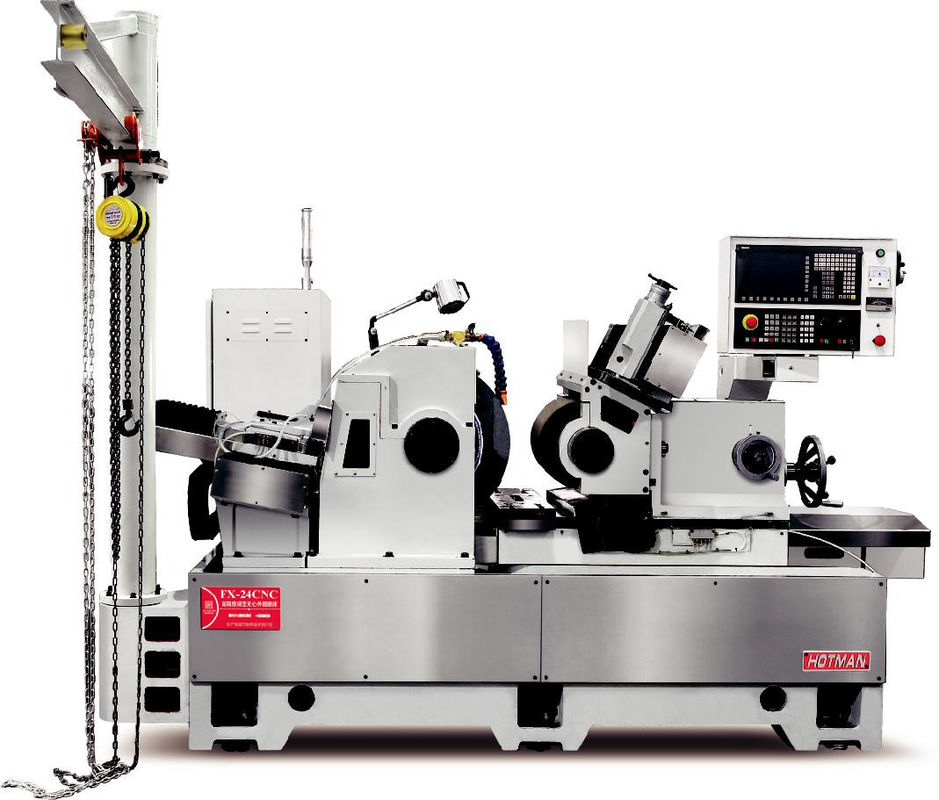

Máquina de moagem multifunção de moagem sem centro CNC industrial

Máquina de moagem multifunção de moagem sem centro CNC industrial

Especificação técnica:

Pre-aceitação do equipamento:

1- Condições de pré-aceitação:

(1) O comprador deve fornecer os desenhos, amostras e especificações de ensaio confirmados relativos à peça de trabalho de moagem antes de assinar o contrato.

contrato e acordo técnico.

(2) O vendedor deve manter confidenciais todos os dados técnicos fornecidos pelo comprador.

(3) O vendedor deve informar o comprador quinze dias antes da pré-aceitação e o comprador deve:

Preparar 10 peças de trabalho relevantes e enviá-las ao vendedor ou o comprador levará as peças de trabalho para a fábrica do vendedor para aceitação no local, de acordo com as circunstâncias.

(4) O vendedor deve preparar a pré-aceitação antes da chegada do pessoal do comprador à fábrica de equipamento.

(5) Os parâmetros da moagem serão selecionados pelo vendedor de acordo com os desenhos fornecidos pelo cliente,e as molas relevantes serão configuradas após a assinatura do contrato.

2- Conteúdo e normas prévias de aceitação: as especificações de aceitação acordadas por ambas as partes devem ser realizadas de acordo com as normas de desenho fornecidas pelo comprador.

(1) Verificação da aparência do dispositivo.

(2) Conveniência de utilização e manutenção do equipamento (dependendo da concepção da máquina-ferramenta do vendedor).

(3) Influência da resistência e da rigidez do equipamento sobre a qualidade (dependendo da tabela de ensaio de precisão do equipamento fornecida pelo vendedor)

(4) Registo medido da operação do equipamento (vazio, tempo de funcionamento a carga total, conteúdo, etc.).

(5) É registado o índice de desempenho principal do equipamento.

(6) Registros de ensaio e de montagem das partes principais.

(7) Confirmação de partes importantes.

(8) Foram processadas continuamente 10 peças de produtos moáveis, que preencheram os requisitos dos desenhos e o equipamento funcionou normalmente.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3No processo de pré-aceitação, o comprador tem o direito de apresentar pareceres de retificação razoáveis sobre o equipamento e o vendedor pode proceder a uma retificação com o consentimento de ambas as partes.

4O vendedor só pode enviar o equipamento ao comprador após assinar o documento de pré-aceitação.

Descrição do dispositivo:

1.Espinha

O fuso adota um fuso tipo rolamento com estruturas de apoio duplas dianteira e traseira.a sua dureza superficial ultrapassa os 62° HRC, e a camada efetiva endurecida de um lado atinge mais de 1,5 mm. O fuso adota rolamentos.Redução inferior a 0.002mm.

2.Sistema de regulação da transmissão das rodas

O eixo da roda reguladora utiliza um servomotor da marca Delta, com velocidades livremente variáveis entre 0 e 250 rpm (controle digital),e a velocidade linear óptima e constante pode ser mantida mesmo quando o diâmetro da roda reguladora é alterado devido ao desgaste, proporcionando a melhor qualidade de moagem.

O servomotor é montado de forma inteligente no suporte da roda reguladora e conduz o fuso diretamente através de cintos síncronos, com o mesmo ângulo de inclinação da roda reguladora,para manter os dois cintos paralelos o tempo todoO sistema de transmissão de cadeia do tipo antigo não necessita de trocar cadeia ou mola com a mesma frequência.

3.Guia duplo-Vs

A adoção de uma dupla estrutura de trilho de guia em forma de V, com a superfície raspada à mão e lubrificada automaticamente continuamente, garante a precisão e a precisão da alimentação.

4.Sistema de revestimento das rodas

Para a realização de uma interpolação de ligação de dois eixos através de um sistema CNC, é utilizado um sistema servo-automático de revestimento de areia com uma estrutura transversal,e moldagem de moldes cortadas de peças de trabalho com cones e arcos é realizadaO dispositivo de amarração de areia adota uma estrutura de raspagem puramente manual, com ranhuras de cauda de pombo.e o mecanismo de revestimento de areia e o assento da roda de moagem são concebidos como partes separadas para garantir a precisão e a estabilidade do dispositivo de revestimento.

5.Sistema CNC

O sistema CNC é co-desenvolvido em conjunto com o fornecedor de software, que tem uma interface HMI intuitiva em chinês, e é fácil de aprender e operar.para alimentação automática das rodas num único eixo, boa compatibilidade e alimentação precisa.
