Detalhes do produto:
Condições de Pagamento e Envio:
|
| Potência do motor da roda de moagem: | 7.5kw | Velocidade da roda de moagem: | 1450 rpm |
|---|---|---|---|
| Máximo Grinding Diâmetro: | 400 mm | Duração máxima de moagem: | 1000 mm |
| Dimensões globais: | 2200 x 1450 x 1750 mm | Fornecimento de energia: | 380 V/50 Hz |
| Nome do produto: | Máquina de moagem cilíndrica CNC | Velocidade da tabela: | 0.1-10m/min |
| Ângulo de rotação da mesa: | ±30° | Velocidade de rotação da mesa: | 0.1-1.5rpm |
| Tipo: | Moedor cilíndrico Machine | Peso: | 2500 kg |
| Potência do motor da cabeça de trabalho: | 0.75kw | Comprimento da peça de trabalho: | 200-1000mm |
| Curso do Tailstock: | 150 mm | Consumo de energia: | 2.2 kW |
| Voltagem: | 380 V/50 Hz | roda de moagem: | Diamond Wheel |
| Motor de mesa: | 1.5kW | Vida útil da roda de moagem: | Longo |
| Voltagem do motor de mesa: | 380 V | Tamanho da tabela: | 400 mm*1000 mm |
| Peso bruto: | 1800 kg | Diâmetro da peça: | 20-200 mm |
| Espessura da roda de moagem: | 20 mm | ||

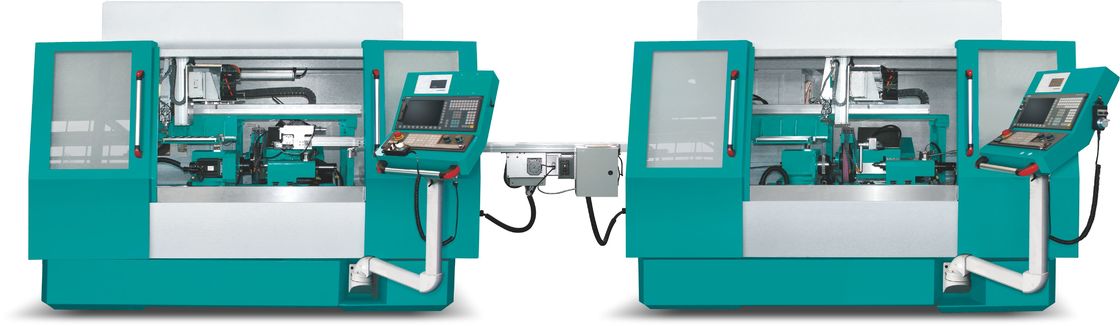

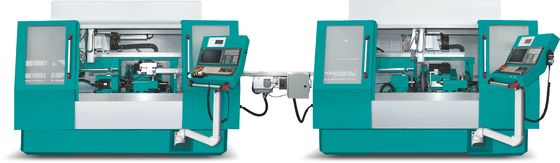

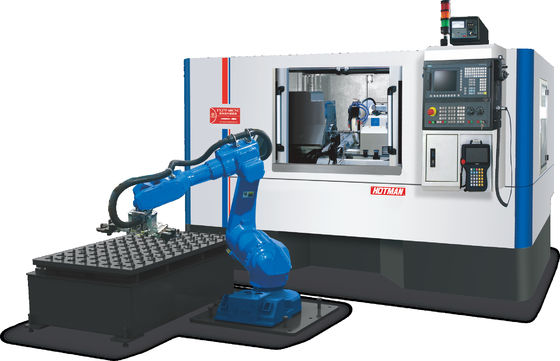

| Destacar: | Moedor cilíndrico de tolerância limitada,Máquina de moagem cilíndrica CNC,Alimentação por robô Moedor cilíndrico |
||

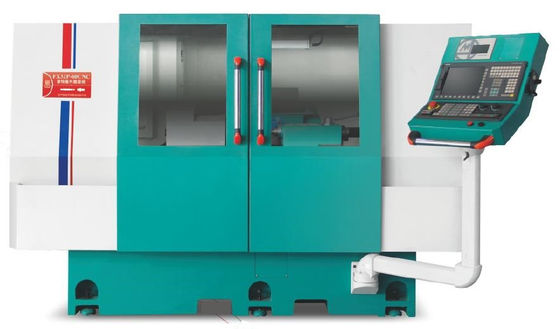

Máquina de moagem cilíndrica FX32P-60CNC
Descrição do dispositivo:
O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.
Os trilhos de guia da máquina e os parafusos de esferas de precisão são lubrificados continuamente por um sistema automático de lubrificação para garantir uma maior vida útil e precisão.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.
O fuso de pressão dinâmico e estático de alta precisão também pode ser selecionado, que possui as características de alta precisão de rotação, alta rigidez dinâmica, boa resistência à vibração,Alta eficiência de moagem e boa qualidade da superfície de moagemPara moagem de peças especiais, a velocidade da roda de moagem pode ser ajustada, até 3500 RPM e 60 m/s.
O banco traseiro é projetado para ser rígido e robusto.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
Equipado com um servomotor de alto desempenho da Siemens, o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade,com função automática de reparação de areia e de compensação automática, para assegurar a estabilidade e a precisão da alimentação e da moagem.
Especificação técnica:
| Projeto | Unidade | Modelo:FX32P-60CNC | |
|
Capacidade de processamento
|
Diâmetro rotativo máximo da mesa | mm | 320 |
|
Distância máxima entre dois dedos |
mm | 600 | |
| Diâmetro máximo de moagem | mm | 320 | |
|
Carga máxima entre dois corações parietais |
Kg (b) | 60 (trabalho superior)/20 (apenas pessoal de trabalho) | |
|
Tamanho da roda de moagem (diâmetro × largura × abertura) |
mm | 455 × 38 ((32-50) × 127 | |
| Velocidade da roda de moagem | RPM | 1650 | |
| Velocidade linear máxima da moagem | m/s | 40 ((molas de alta velocidade até 65 | |
| Outros, de aço inoxidável | mm | Tipo automático | |
|
Cabeça de moagem |
Ângulo de alimentação | Deg | 90 |
| Corrente de alimentação | mm | 250 | |
|
Eixo X velocidade de movimento rápida |
m/min | 6 | |
| Alimentação mínima no eixo X | mm | 0.001 | |
|
Estrutura da cabeça |
Velocidade do fuso | RPM | 50 a 500 |
| Forma de fuso | De potência superior a 1000 W | ||
|
Especificação do polegar |
MT-4 | ||
|
Assento traseiro |
Distância telescópica automática |
mm | 40 |
| Especificação do polegar | MT-4 | ||
|
mesa de trabalho |
Eixo Z velocidade de movimento rápida |
m/min | 8 |
|
Alimentação mínima do eixo z |
mm | 0.001 | |
|
Viagem máxima |
mm | 550 | |
|
Ângulo de rotação |
Deg | + 6/-9 | |
|
Motor |
Motor de fuso da roda de moagem |
KW | 3.75/5.5 |
|
Motor de alimentação do eixo X (servo) |
KW | 2.2 | |
|
Motor de alimentação do eixo Z (servo) |
KW | 2.2 | |
|
Motor de fuso do quadro da cabeça |
KW | 0.75 | |
|
Motor de bomba de arrefecimento |
KW | 0.75 | |
|
Motor de óleo lubrificante |
KW | 0.25*2 | |
|
Motor de bomba de óleo de cauda |
KW | 0.75 | |
|
Outros |
Peso líquido da máquina | Quilos | 3300 |
| Peso bruto da máquina | Quilos | 3500 | |
|
Tamanho da embalagem ( comprimento * largura * altura) |
mm | 2800*2000*2000 | |
