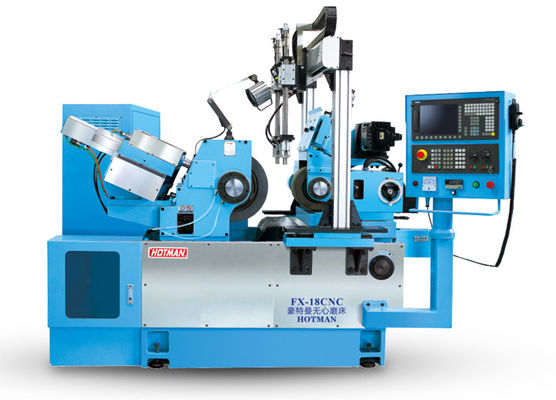

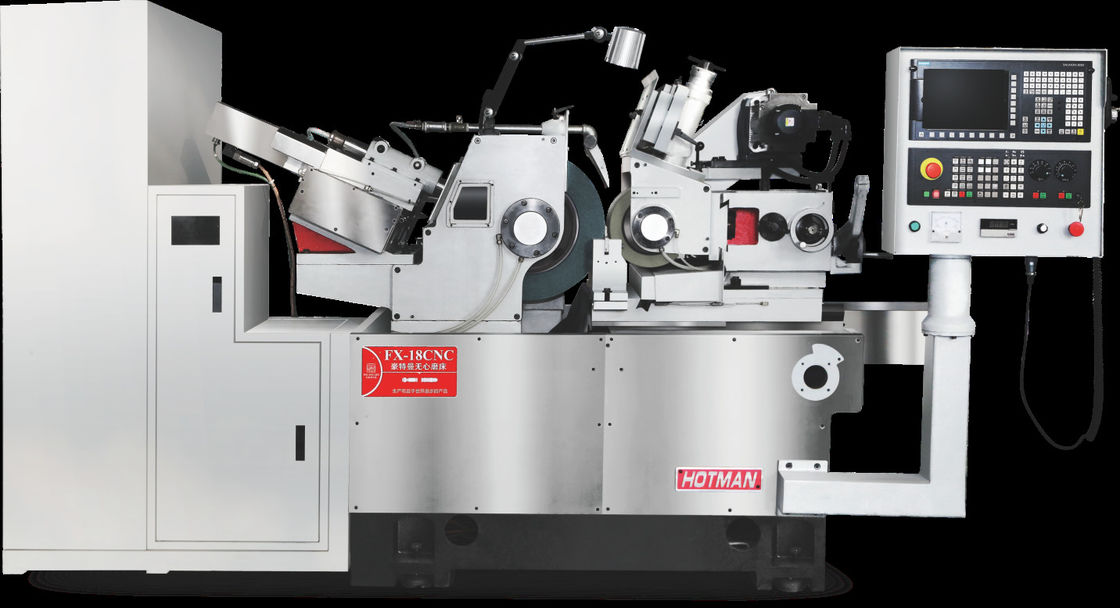

Máquina de moagem sem centro Refrigerador de ar 3000RPM 20m/min

Especificação técnica:

Introdução da máquina:

1Base da máquina e partes da sua estrutura principal:

A base da máquina e as partes principais da estrutura são constituídas por ferro fundido FC-30 de meehanita (inoculado). Após o tratamento térmico normalizado, a base e as partes de ferro fundido permanecerão para tratamento natural de envelhecimento.A base de ferro fundido e as partes principais são usinadas em máquinas de classe mundial, tais como YASDA, MITSUI SEIKI, TOSHIBA, ELB, etc. em uma única fixação. que garantem a alta precisão dos moedores em nível de micra.

2- Espinha:

Utilize o fuso da marca KENTURN de Taiwan. O fuso é feito de aço ligado SNCM-21H, cuja dureza atinge até HRC-62 ° com uma camada dura de mais de 1,5 mm, após um apagamento-temperamento,Tratamentos térmicos de carburantesO fuso é de rolamento de óleo hidrodinâmico, com um desgaste inferior a 0,001 mm.

3Sistema de regulação de transferência de rodas:

   O eixo da roda reguladora utiliza um servomotor da marca delta, com uma velocidade de rotação variável entre 0 e 250 rpm (controle digital).a velocidade linear da roda ainda pode manter a constante e o ótimo, para garantir a melhor qualidade de moagem.

O servomotor é montado de forma inteligente no suporte da roda reguladora, e conduz o fuso diretamente através de cintos síncronos, com o mesmo ângulo de inclinação da roda,para manter paralelo o tempo todo para os dois cintosO sistema de transmissão de cadeia do tipo antigo não exige a troca frequente da cadeia e da mola.

4Sistema de arrefecimento de óleo de fusão:

O sistema de lubrificação centralizado automático (fuso de alta qualidade 10 #) usa a mesma bomba de óleo juntamente com o sistema hidráulico.Há duas unidades de filtragem e regulação de pressão para garantir a longa vida útil do fusoO sistema de arrefecimento duplo pode manter a temperatura constante para o óleo do fuso.

5Guia de duplo-V:

A estrutura estável em V duplo pode garantir uma alimentação precisa, através da lavagem manual e lubrificação contínua.

6Sistema elétrico:

Os componentes elétricos e o sistema utilizam a marca Schneider em geral, para boas operações e longa vida útil.O gabinete elétrico tem uma grande altura e volume para operação conveniente e excelente desempenho de radiação térmica.

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
