Detalhes do produto:
Condições de Pagamento e Envio:
|
| Diâmetro da roda de moagem: | 200 mm | Método de resfriamento do motor do rebolo: | Refrigeração por ar |
|---|---|---|---|
| Corrente do motor da roda de moagem: | 4A | Eficiência do motor da roda de moagem: | 90% |
| Frequência do motor da roda de moagem: | 50 Hz | Vida útil do motor da roda de moagem: | 10h00 |
| Nível de ruído do motor da moagem: | 60 dB | Potência do motor da roda de moagem: | 2.2 kW |
| Fator de potência do motor da roda de moagem: | 0.8 | Nível da proteção do motor da roda de moedura: | Proteção IP54 |
| Velocidade do motor da roda de moagem: | 1420 rpm | Torque do motor da roda de moagem: | 2.5nm |
| Voltagem do motor da roda de moagem: | 380 V | Velocidade da roda de moagem: | 4500rpm |
| Modelo: | Máquina de moagem de ferramentas CNC | ||
| Destacar: | Máquina de moagem de furos por CNC IP54,2Máquina de rectificação de furos CNC de.2 kW,Máquina de moer ferramentas CNC multifuncional |
||

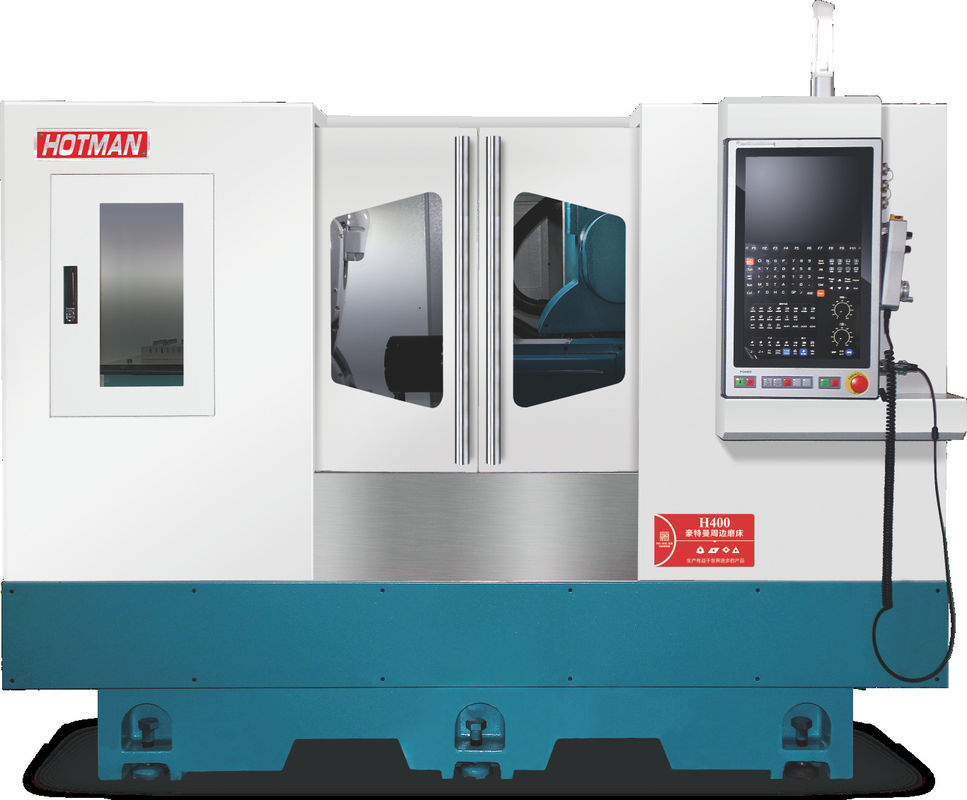

H400
Descrição do dispositivo:
1Características da máquina: Este equipamento pertence ao centro de rectificação de quatro eixos, principalmente adequado para a rectificação de sulcos e ferramentas de corte de liga dura, cerâmica e CBN.Adotar um sistema de controlo numérico avançado, e pode realizar o carregamento e descarregamento por robô de seis eixos, pode realizar toda a rotação de ângulo, reduzir o processo de rotação da lâmina, melhorar ainda mais a eficiência, encurtar o tempo de moagem.A moagem de várias ferramentas padrão e não padrão também pode ser realizada alterando a ferramenta.
2.Parte de moagem e aparelho de moagem em linha, aparelho de moagem em linha:
O servomotor Yaskawa é usado no interior para controlar o rolo de reparo de areia redondo externo.poupando muito custo de mão de obra e tempo de produçãoO fuso motorizado impulsiona a rotação da grande moagem e o eixo XZ impulsiona a alimentação.
3Partes X e Z:
A tecnologia avançada de acionamento direto de motor linear reduz o erro e o desgaste causados pela transmissão mecânica, com o feedback completo de circuito fechado trazido pela régua da grade,para garantir a velocidade de resposta de cada eixo e a operação de alta velocidade, para alcançar uma elevada precisão e uma elevada eficiência.
4Os robôs enviam e recebem materiais:
A peça de trabalho é transportada e presa por um robô de seis eixos, com elevada eficiência de produção e elevada precisão.
O sistema controla o trabalho do robô de seis eixos, o sensor laser detecta e identifica a peça de trabalho,O robô se move para a bandeja de material para pegar a peça a ser processada para a caixa de sopro de chips para inicialmente soprar burrs e impurezas, e finalmente envia para a cabeça de trabalho para recolher e processar.
5. Fácil de operar - fácil de usar sistema operacional CNC:
Por HOTMAN Hotman & Lynuc Rhennak desenvolvimento da última geração de software de programação gráfica fácil de usar, tem uma configuração simples e rápida e interface de usuário intuitiva,não precisam da entrada de código G complexo do operador e subprograma, simples e fácil de aprender a operação, para que a programação e configuração mais rapidamente.
6Cobertura completa:
Design de aparência de cor muito estético, o equipamento adota cobertura fechada, reduz muito o som de moagem da peça de trabalho e o processo de produção de névoa de óleo, gases residuais e líquido abrasivo,pode ser utilizado no purificador de névoa de óleo e no sistema de filtragem, fácil de utilizar, propício à protecção do ambiente.
Porta automática do cilindro, resistir eficazmente ao derramamento de óleo, para evitar o acúmulo de impurezas na bandeja do material.
Os extintores de incêndio automáticos para máquinas-ferramenta inteligentes são opcionais e equipados pelos clientes, melhorando muito o fator de segurança das máquinas-ferramenta.
Especificação técnica:
| Projeto | Unidade | Modelo:FX32P-60CNC | |
|
Capacidade de processamento
|
Diâmetro rotativo máximo da mesa | mm | 320 |
|
Distância máxima entre dois dedos |
mm | 600 | |
| Diâmetro máximo de moagem | mm | 320 | |
| Carga máxima entre dois corações parietais | Kg (b) | 60 (trabalho superior)/20 (apenas pessoal de trabalho) | |
| Tamanho da roda de moagem (diâmetro × largura × abertura) | mm | 455 × 38 ((32-50) × 127 | |
| Velocidade da roda de moagem | RPM | 1650 | |
| Velocidade linear máxima da moagem | m/s | 40 ((molas de alta velocidade até 65 | |
| Outros, de aço inoxidável | mm | Tipo automático | |
|
Cabeça de moagem |
Ângulo de alimentação | Deg | 90 |
| Corrente de alimentação | mm | 250 | |
| Eixo X velocidade de movimento rápida | m/min | 6 | |
| Alimentação mínima no eixo X | mm | 0.001 | |
|
Estrutura da cabeça |
Velocidade do fuso | RPM | 50 a 500 |
| Forma de fuso | De potência superior a 1000 W | ||
| Especificação do polegar | MT-4 | ||
|
Assento traseiro |
Distância telescópica automática | mm | 40 |
| Especificação do polegar | MT-4 | ||
|
mesa de trabalho |
Eixo Z velocidade de movimento rápida | m/min | 8 |
| Alimentação mínima do eixo z | mm | 0.001 | |
| Viagem máxima | mm | 550 | |
| Ângulo de rotação | Deg | + 6/-9 | |
|
Motor |
Motor de fuso da roda de moagem | KW | 3.75/5.5 |
| Motor de alimentação do eixo X (servo) | KW | 2.2 | |
| Motor de alimentação do eixo Z (servo) | KW | 2.2 | |
| Motor de fuso do quadro da cabeça | KW | 0.75 | |
| Motor de bomba de arrefecimento | KW | 0.75 | |
| Motor de óleo lubrificante | KW | 0.25*2 | |
| Motor de bomba de óleo de cauda | KW | 0.75 | |
|
Outros |
Peso líquido da máquina | Quilos | 3300 |
| Peso bruto da máquina | Quilos | 3500 | |
| Tamanho da embalagem ( comprimento * largura * altura) | mm | 2800*2000*2000 | |
