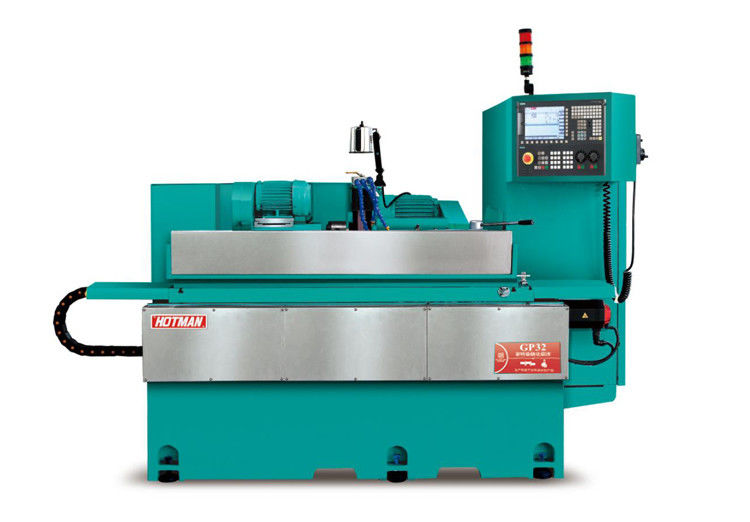

GP32 Hotman 0,75KW resistente ao desgaste Máquina prática de moagem do eixo de camada

Máquina de moagem de eixo de camada

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.


6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:


1. Cabeça de trabalho de condução directa de alta precisão:

(1) Fuso central de trabalho móvel com codificador Renishaw incorporado.

(2) Capacidade de carga de chuque 150Nm

(3) Rolamento de esferas de contacto angular de precisão

(4) redondeza ≤ 1 μm

(5) Grande ângulo de rotação

(6) Líquido de arrefecimento no centro

(7) Acionado por um motor síncrono de ímã permanente

(8) Função de parada de posicionamento

A cabeça de trabalho de alta rigidez com centro de trabalho móvel, é suportada por rolamentos de esferas de contacto angulares de alta rigidez e alta precisão e rolamentos de rolos cônicos,que tornam o fuso mais estável e extremamente rígido.
O cone chuck MT-4 é usado no fuso, com um buraco central de φ24 mm, onde o dispositivo de tensão da fixação pode passar, bem como o líquido de resfriamento.
A cabeça de trabalho é accionada por um servomotor digital AC Sodick, com velocidades variáveis.

2. Design flexível da cabeça de trabalho:

A cabeça de trabalho é fixada numa base rotativa, com um ângulo de rotação de -45° a +45°.
O líquido de refrigeração é distribuído para a cabeça de trabalho, o material de cauda e a cabeça da roda de moagem através de um distribuidor, para manter a máquina na maior estabilidade térmica possível.
A borda do dado da mesa de trabalho é projetada logo abaixo do centro do fuso, o que pode evitar que o calor do líquido de resfriamento influencie a mesa de trabalho.

3Software profissional de rectificação CNC desenvolvido pela Hotman e Lynuc:


• Software gráfico fácil de aprender e fácil de operar
• Ajuste rápido
• 10.4 polegadas colorido monitor LCD digital
• Memória de grande volume
• Sem disco rígido, o que é mais estável
• Controle remoto, diagnóstico e ajuda
• Ethernet, porta RS232
• USB e cartão de memória flash
• Função de edição de fundo
• Senha de segurança
• Customização total e experiência superior
