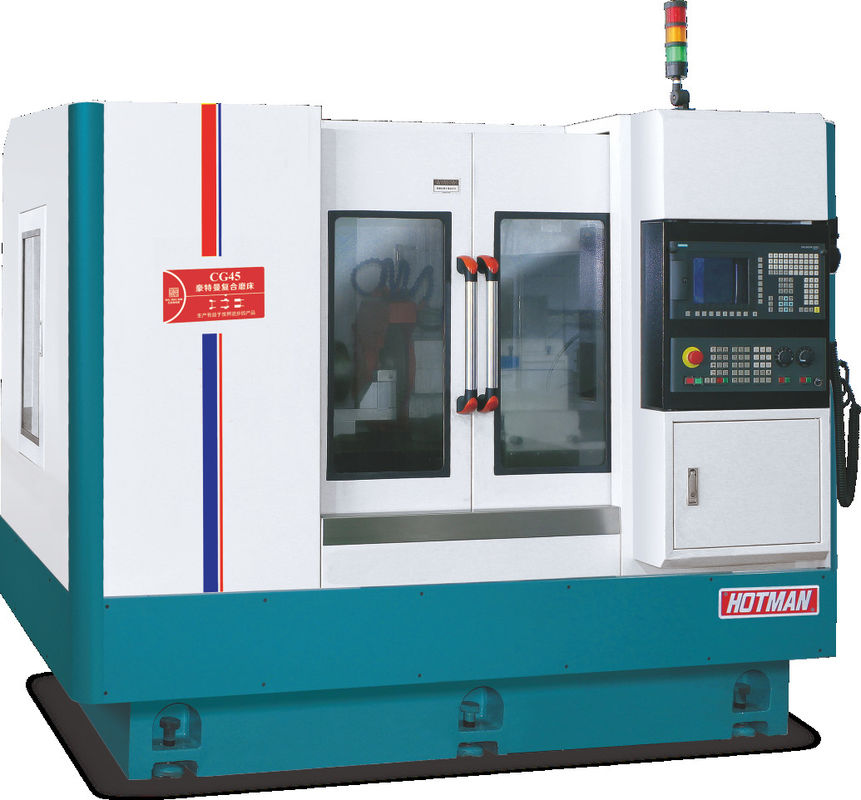

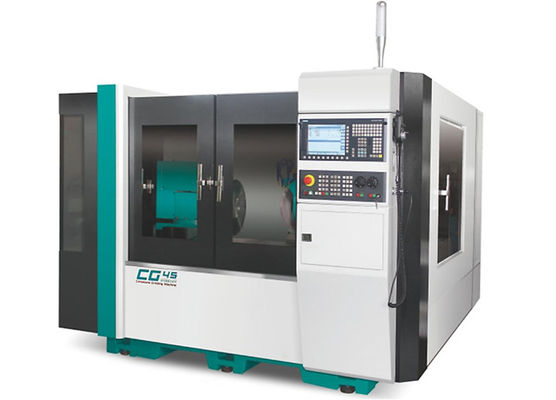

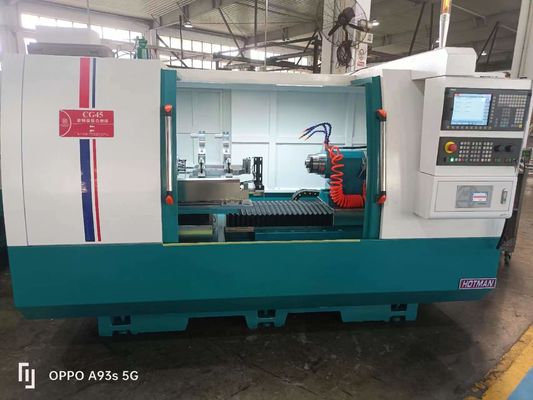

Máquina de rectificação industrial universal CNC Prática resistente ao desgaste CG45

Máquina de moagem universal -CG45

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:

Descrição da máquina:

1.Base da máquina e partes da sua estrutura principal:

A base da máquina e as partes principais da estrutura são constituídas por ferro fundido FC-30 de meehanita (inoculado).A base de ferro fundido e as partes principais são usinadas em máquinas de classe mundial, tais como YASDA, MITSUI SEIKI, TOSHIBA, ELB, etc. em uma única fixação. que garantem a alta precisão dos moedores em nível de micra.

2Sistema de lubrificação centralizado automático:

Um sistema automático de lubrificação centralizado lubrifica continuamente os guias lineares e os parafusos de esferas da máquina, o que garante uma vida útil mais longa e alta precisão.E o sistema de refrigeração é separado com a base da máquina, o que elimina as vibrações e ajuda a radiação térmica.

3Sistema automático:

A fixação de uma só vez, incluindo a fixação de uma só vez de peças, a rectificação de círculos internos, a rectificação de círculos externos, a rectificação de superfícies terminais, a rectificação de cones, a rectificação de perfis e a rectificação de compostos numa máquina.

Equipado com sistema CNC Siemens como padrão, e muitas unidades opcionais, tais como dispositivo de rotação automática da cabeça de trabalho, dispositivo de medição de diâmetro automático, dispositivo de medição automática da superfície final,Filtro de tiras de papel magnético (para moagem de lama), e colector de névoa de óleo, etc.

4- O pessoal gira manualmente:

Para a moagem do cone externo e do cone interno, a cabeça pode ser girada manualmente.

5. A população animal gira automaticamente (opcional):

O motor DD de precisão (condução direta) e a régua de grelha de Heidenhain são opcionais, que podem conduzir a cabeça com precisão através do sistema CNC.É muito conveniente para o cone externo e cone interno moagem.

Motor DD (condução direta) (opcional)

6. Fuso da roda:

O fuso de moagem externo personalizado usa rolamentos de alta precisão FAG, que são auto-lubrificados e fáceis de manter.que traz uma vida útil muito longaA velocidade de rotação do eixo de alta rigidez e alta precisão pode ser ajustada para aumentar a velocidade linear quando necessário.que pode impedir a ressonância com o eixo externo.

7Sistema CNC:

O sistema CNC da Siemens é aplicado no moedor e, após um desenvolvimento adicional, uma interface homem-máquina à prova de erros é criada em chinês.Para uma melhor compatibilidade entre o sistema de controlo e o sistema de conduçãoO sistema possui auto-revestimento da roda e desempenho de deslocamento automático, o que garante a precisão e estabilidade da alimentação e moagem.

8. Unidades personalizadas:

Moagem externa inclinada +moagem interna Moagem externa reta +moagem interna Moagem interna dupla

9. Medição do diâmetro exterior e medição da superfície final sob medida:

(Marposs) Medição do diâmetro exterior, Medição e deslocamento em tempo real (Marposs) Medição da superfície final,Measure and offset                                                                                                                                                                                                 in real  time

9Método de moagem:

Realizar moagem de círculo interno, moagem de cone interno, moagem de círculo externo e moagem de superfície final em uma máquina.
