Detalhes do produto:
Condições de Pagamento e Envio:
|
| Roda de moagem: | Diamond/CBN | Diâmetro da roda de moagem: | 100-200 mm |
|---|---|---|---|
| Método de resfriamento do motor do rebolo: | Refrigeração por ar | Eficiência do motor da roda de moagem: | ≥ 90% |
| Frequência do motor da roda de moagem: | 50/60 Hz | Nível de isolamento do motor da roda de moagem: | Classe F |
| Vida útil do motor da roda de moagem: | ≥10000h | Ruído do motor do rebolo: | ≤ 70 dB |
| Potência do motor da roda de moagem: | 2.2-4Kw | Nível da proteção do motor da roda de moedura: | Proteção IP54 |
| Velocidade do motor da roda de moagem: | 3000-6000 rpm | Voltagem do motor da roda de moagem: | 380 V |
| Temperatura de trabalho do motor do rebolo: | ≤40℃ | Velocidade da roda de moagem: | 3000-6000 rpm |
| Nome do produto: | Máquina de moagem de ferramentas CNC | ||
| Destacar: | Máquina de rectificação de ferramentas CNC anti-corrosição,Máquina de rectificação de ferramentas CNC 50HZ,Máquina de corte CNC de 60 Hz |
||

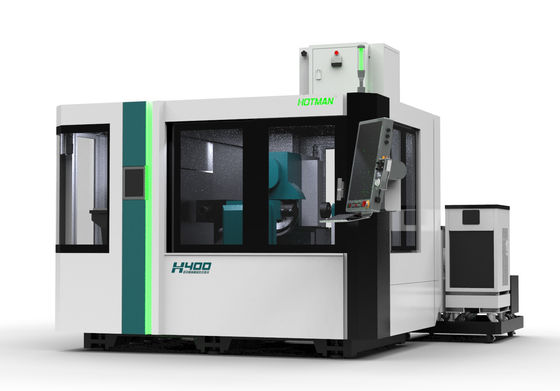

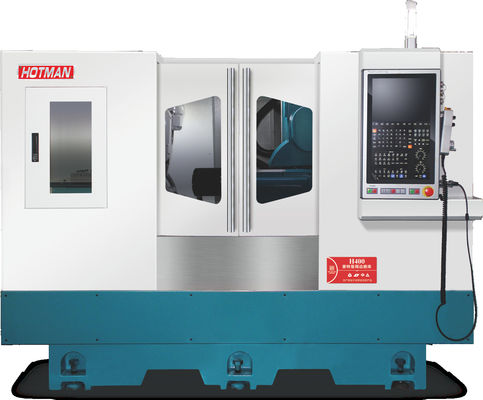

Máquina de moagem de inserções H400
Descrição do dispositivo:
1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.
2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.
3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.
4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.
5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.
6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
1.Especiais para ferramentas de moagem de liga dura/cerâmica/CBN:
2Especificação técnica:
| Projeto | Unidade | Modelo:H400 |
| Eixo C | ||
| Infarto | Deg | ∞ |
| Velocidade máxima | RPM | 120 |
| Precisão de posicionamento | Arcsec | 7 |
| Precisão de posicionamento repetida | Arcsec | 2 |
| Eixo X | ||
| Infarto | mm | 150 |
| Taxa de alimentação rápida | mm/min | 10000 mm/min |
| Reduzir a taxa de alimentação | mm/min | 0~3600 mm |
| Precisão de posicionamento | mm | 0.005 |
| Precisão de posicionamento repetida | mm | 0.002 |
| Eixo Z | ||
| Infarto | mm | 600 |
| Taxa de alimentação rápida | mm/min | 10000 mm/min |
| Reduzir a taxa de alimentação | mm/min | 0~3000 |
| Precisão de posicionamento | mm | 0.01 |
| Precisão de posicionamento repetida | mm | 0.005 |
| Eixo B | ||
| Infarto | Deg | -90°~+90° |
| Velocidade máxima | RPM | 120 |
| Precisão de posicionamento | Arcsec | 7 |
| Precisão de posicionamento repetida | Arcsec | 2 |
| Parâmetros do eixo da roda de areia | ||
| Diâmetro da roda de moagem | mm | 400 |
| Velocidade de rotação | RPM | 1850~2500 |
| Potência | Kw | 10 |
| Cadeira desconectada | ||
| Diâmetro da roda de moagem | mm | 150 |
| Velocidade máxima | RPM | 8000 |
| Potência | KW | 1.0 |
| Trimers em linha | ||
| Diâmetro da roda de moagem | mm | 150 |
| Velocidade máxima | RPM | 8000 |
| Infarto | mm | 0 ~ 45 |
| Taxa de alimentação de corte | mm/min | 0.02 |
| Potência do poço de areia | Kw | 1.0 |
|
Parâmetros de processamento (especificações do produto: diferentes especificações necessitam de substituir ferramentas) |
||
| Espessura máxima | mm | 16 |
| Diâmetro máximo de rotação | mm | φ50 |
| Aplicação do sistema de fixação de ferramentas no eixo C (dependendo do produto, pode ser aumentada) | ||
| Capacidade instalada | ||
| Potência total | KW | 25 |
| Tamanho (longo * largura * altura) | mm | 3400*3600*1900 |
|
Tamanho do filtro de arrefecimento do óleo (opcional) |
mm | 1800*1200*1500 |
| Peso líquido da máquina | Quilos | 7500 |
