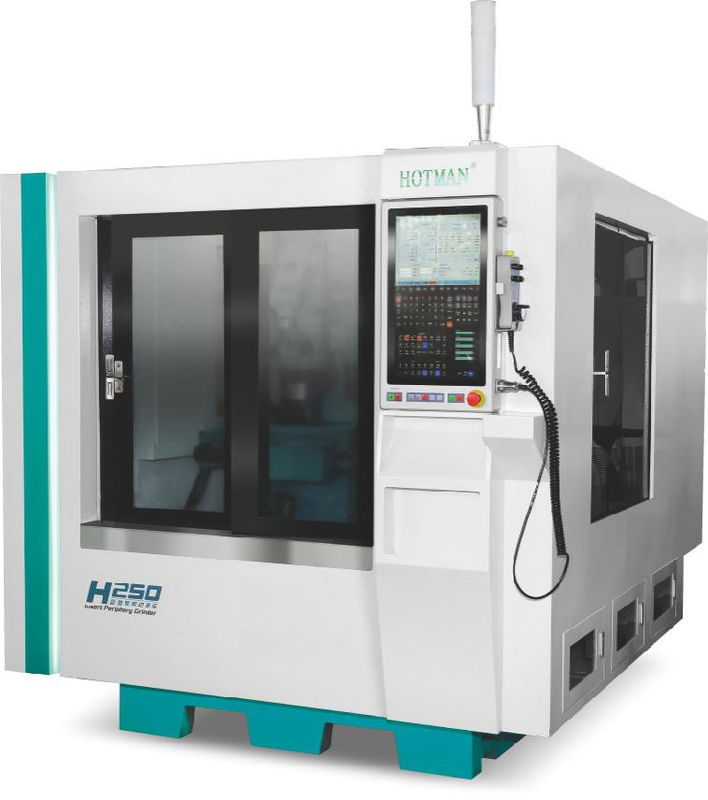

Máquina de moagem de ferramentas CNC de alta precisão estável e prática H250

Máquina de moagem de ferramentas CNC de alta precisão estável e prática H250

1Adapta-se a várias formas:
Especial para liga dura/cerâmica/CBN Moagem de lâminas de material igual

Tracção no eixo X: 100 mm

Corrente do eixo Z: 120 mm

2.H250 banco de trabalho:
Ajuste manual por parafuso, faixa de balanço: -40°~+12°

3O sistema controla o trabalho do robô de seis eixos, detecta e identifica se a peça de trabalho está cortada através do sensor Keenes,e coloca a lâmina processada na caixa de sopro para soprar as impurezas de burr

4.Robô de seis eixos: carregamento e descarregamento automáticos, dispositivo de fixação de volta a 90° evita o carregamento e descarregamento paralelos tradicionais.

5.Amplificador sensor laser CMOS incorporado: distância de memória e luz recebida entre o fundo de referência, pode ser usado para detectar peça transparente e fina.


6.Por HOTMAN Hotman e LYNUC Rhennak desenvolvimento da última geração de software de programação gráfica fácil de usar, tem uma configuração simples e rápida e interface de usuário intuitiva,não requer a entrada de código G complexo do operador e subprograma, fácil de aprender a operação, para que a programação e configuração mais rapidamente.

• Programação totalmente gráfica
• Simples de aprender e fácil de usar
• A configuração rápida economiza tempo de funcionamento
• Ciclo de moagem e acabamento modular
• Várias funções, adequadas para programação ISO
• Extensão de software CAD/CAM

Descrição do dispositivo:

1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.


6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:
