H350 Hotman 1.5KW-3KW Máquina de moagem de ferramentas CNC Multifunção 3000mm/Min

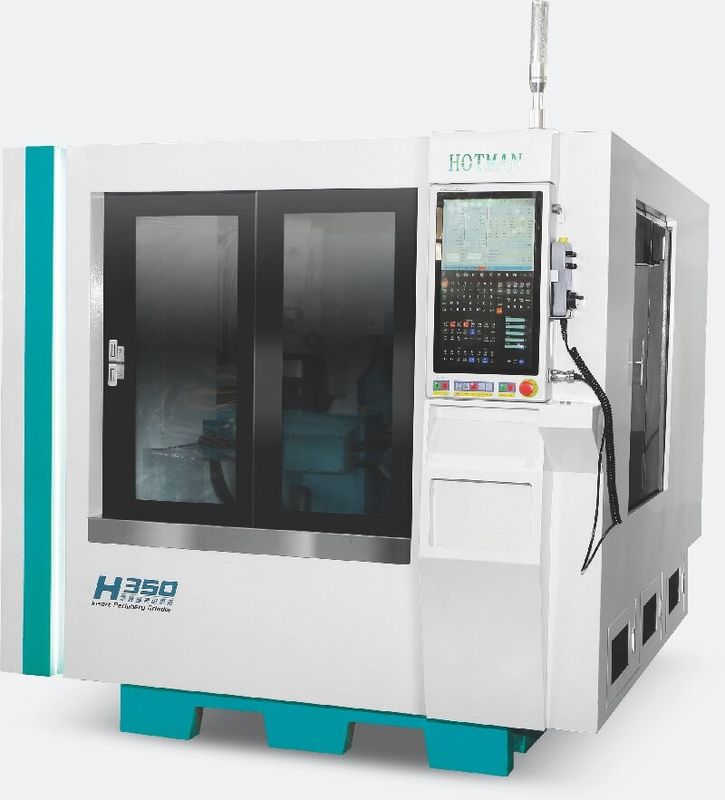

Máquina de moagem de inserções H350

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.


6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:


1Adapta-se a várias formas:
Especial para liga dura/cerâmica/CBN Moagem de lâminas de material igual

 Tracção no eixo X: 100 mm

 Corrente do eixo Z: 120 mm

2Dispositivo de revestimento em linha: a moagem pode ser revestida durante a moagem, o fuso elétrico aciona a moagem para reparar a areia automaticamente,e o servo parafuso conduz a alimentação para a frente e para trás.

3Dispositivo de revestimento off-line: pode realizar o reparo de areia da face final, a alimentação motorizada do acionamento do fuso e a velocidade máxima é de 8000 rpm.

4Roda de moagem: A granularidade do material deve ser alterada de acordo com diferentes requisitos da peça de trabalho.A potência é de 10 kW e o binário é de 52 Nm..


5O motor.DD impulsiona o fuso para girar e controlar a rotação de 360 ° da peça de trabalho. Pode moer a peça de trabalho em todas as direções e o ângulo de rotação é controlado com precisão.

6O sensor de contacto Keenes sem dispositivo de condução fornece detecção em linha; para alcançar o mesmo nível de precisão ultra-alta, precisão 3μm, resolução 0,5μm.Ele pode realizar de forma estável medição de alta precisão, e detetar a tolerância antes da moagem em bruto de várias formas de produtos;A função de cálculo da diferença de espessura e diferença de altura de diferentes lâminas é fornecida.
