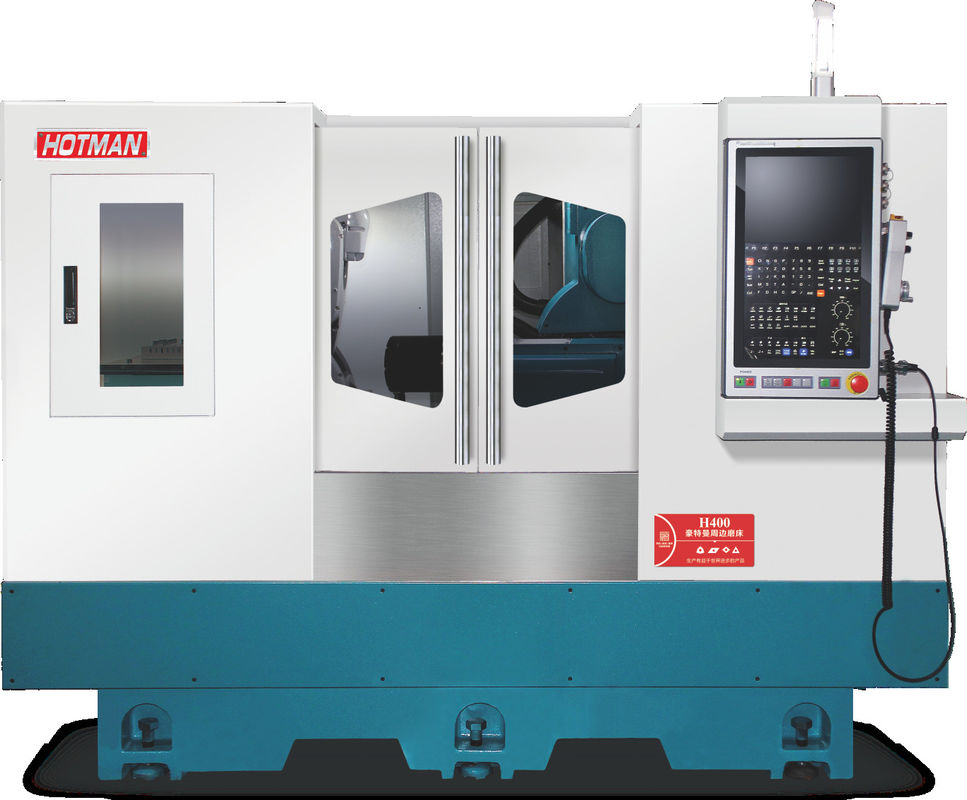

H400 Hotman Máquina de rectificação de perfis CNC industrial

Mecanismo de precisão H400

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:

Configuração compacta/altamente rígida/confiável:

1.Fuso da roda de moagem - Adotar fuso motorizado de ímã permanente síncrono de alta precisão.

● Função estável, alta velocidade sem vibração, baixa velocidade sem rastejar, batimento do fuso ≤ 0,002 mm.

● Potência elevada, binário elevado, potência nominal de 10 kW, binário de 52 nm, elevado desempenho de moagem.

● Mecanismo de refrigeração de circulação interna, linha estável por muito tempo.

● Dispositivo de vedação de gás na extremidade frontal, eficazmente à prova de poeira e à prova de água.

2. Máquina-ferramenta:

Estrutura de cama de ferro fundido de alta rigidez, com excelente dissipação de calor e vibração

capacidade de absorção, maximizar a precisão da máquina-ferramenta.

A cama adota um projeto de plano inclinado, o que favorece a drenagem oportuna do óleo e evita o fenômeno de vazamento e vazamento de óleo para manter a máquina limpa e arrumada.

O projecto integrado da base e do leito do eixo Z evita o erro de acumulação do tradicional conjunto dividido, tornando a estrutura da máquina mais razoável,

3Eixo C:

Motor de binário de rotação da peça de trabalho, binário nominal de 30 Nm, precisão de posicionamento de 7 segundos de arco, velocidade máxima de 120 rpm, rotação de 360°.

4Eixo X e eixo Z:

A tecnologia avançada de acionamento direto de motor linear reduz o erro e o desgaste causados pela transmissão mecânica, com o feedback de circuito fechado completo

A partir de um ponto de partida, a velocidade de resposta de cada eixo e a operação de alta velocidade são asseguradas por uma régua de grelha, para alcançar uma elevada precisão e uma elevada eficiência.

Acionada por um motor linear interno, a placa de deslizamento de fundição move-se para a frente, para trás, para a esquerda e para a direita através do trilho de guia de rolos para controlar a posição da roda de moagem,e depois moer a peça de trabalho.

5Eixo B:

Motor de binário da plataforma giratória de cabeça de trabalho, binário nominal de 500 Nm, precisão de posicionamento de 7 arcossegundos, precisão de repetição de 2 arcossegundos, velocidade de rotação de 60~120 rpm, classe de proteção IP67,Realizar rotação de 360°.
