Processos avançados de moagem para diferentes formas de lâmina com máquina de moagem de ferramentas CNC

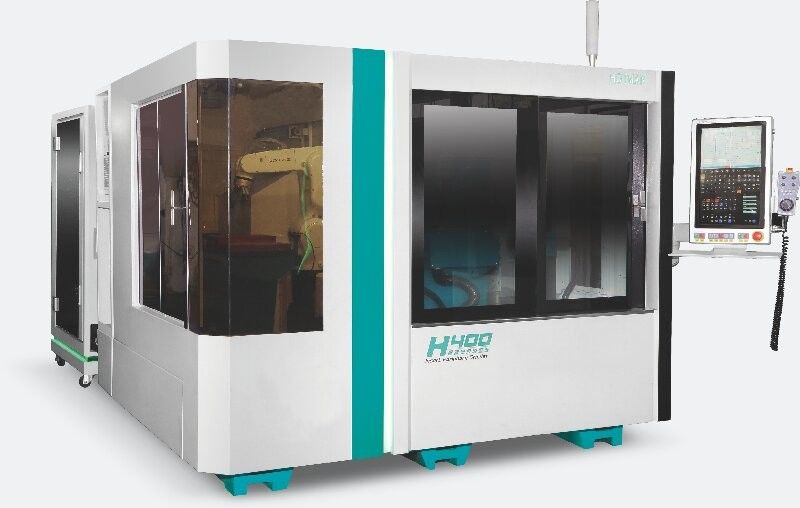

Máquina de moagem de inserções H400

1Adapta-se a várias formas:

Especial para liga dura/cerâmica/CBN Moagem de lâminas de material igual.

2. Adaptado ao processo de moagem de lâminas de diferentes formas:

(1) (a)Este equipamento pertence ao centro de moagem de quatro eixos, que pode processar completamente a periferia, o ângulo de camada negativo, o ângulo de volta e o ângulo R da lâmina substituível.

(2) (em inglês).O carregamento e descarregamento podem ser realizados pelo robô de seis eixos, que pode realizar a rotação em todos os ângulos, reduzir o processo de rotação da lâmina,melhorar ainda mais a eficiência e encurtar o tempo de moagem- Prensagem automática, detecção automática, produtos de limpeza automática, moagem automática de moagem...

(3) (em inglês).A função de detecção pode rectificar automaticamente produtos defeituosos e reparar automaticamente a próxima peça.

(4) (em inglês)Software de simulação de usinagem desenvolvido de forma independente, pode prevenir eficazmente erros de funcionamento ou colisões.

(5).Várias ferramentas de corte padrão e não padrão podem ser moídas alterando a ferramenta.

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
