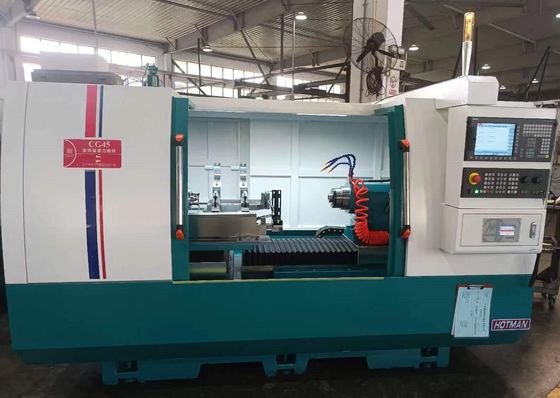

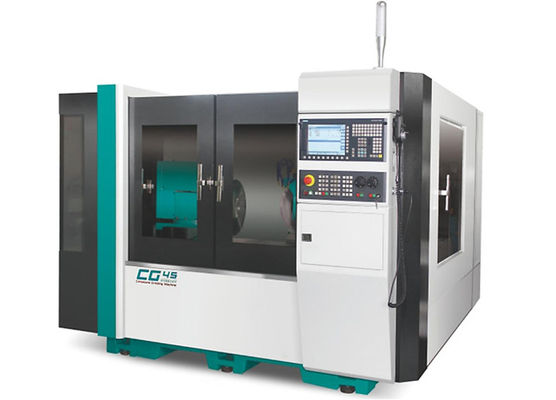

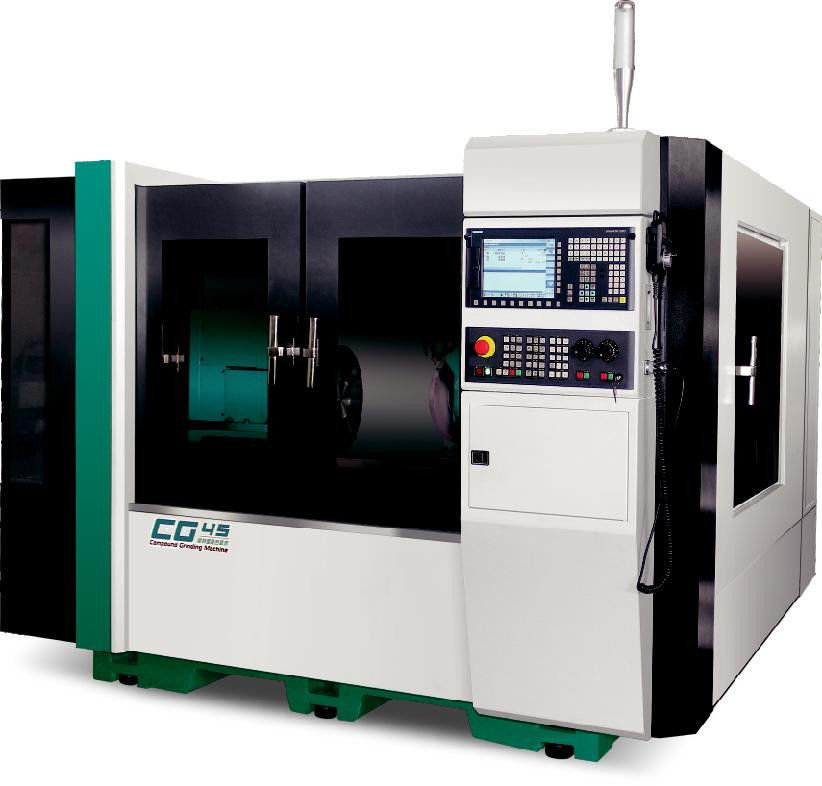

Máquina de rectificação industrial CNC universal multifuncional prática CG45

Máquina de rectificação universal CNC de alta precisão CG45

1.Montagem modular: criar uma nova revolução da moagem composta.

2.Pode moer o cônico interno, o cônico externo:

Tração do eixo do moinho interno: 0~470 mm

Tracção do fuso da moagem cilíndrica: 0~365 mm

3Características globais:

(1) Pode realizar uma fixação, completar o círculo interno, cone interno, círculo externo, cone externo, moagem integrada composta de face final.

(2) Fornecer soluções de moagem complexas de alta precisão adequadas para o processamento de peças de pequeno e médio porte.

(3) (em inglês).O sistema automático de alimentação e recepção pode ser instalado para satisfazer as necessidades da produção em massa industrial.

(4) O módulo de moagem de círculo externo/círculo interno pode ser combinado de forma flexível de acordo com a demanda para se adaptar a diferentes formas e processos de moagem.

(5) O sistema de controlo é amigável e fácil de aprender. O moagem da peça de trabalho e o enrolamento da roda de moagem podem ser programados rapidamente na máquina-ferramenta. O dispositivo de medição on-line pode ser instalado.

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:
