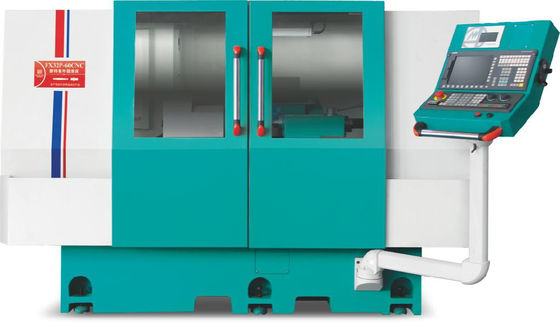

Hotman 3 Fase 50Hz Máquina de moagem cilíndrica multiuso 1700x1500x1750mm

Moedor cilíndrico Mecanismo principal

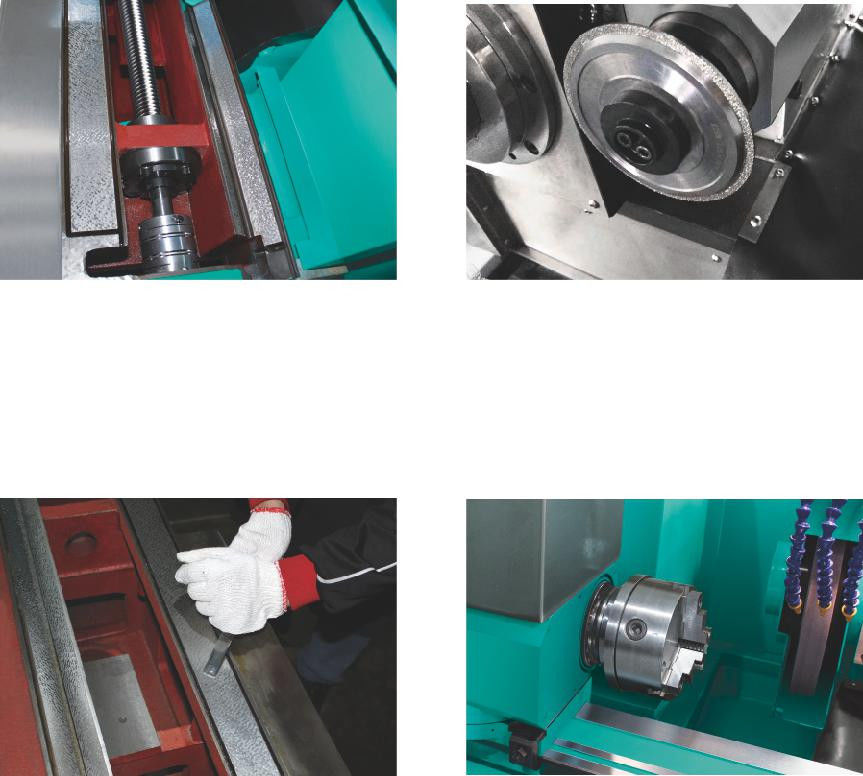

Mecanismo principal Processo de instalação preciso:

1.Fuso estático:
Película de óleo de rolamento de pressão estática, do início ao fim, trabalha sempre sob o suporte da película de óleo, desgaste muito baixo. longa vida útil, alta precisão de rotação, rigidez da película de óleo,a máquina pode manter a precisão por um longo tempo.

2.Fibra motorizada:
Alta velocidade, baixa vibração, baixo ruído, movimento suave, alta eficiência de processamento, baixa rugosidade e boa precisão.

3Parafusos de esferas de classe C3:
Devido às características de lubrificação estática, a interação de atrito pode ser reduzida e pode aumentar a rigidez e a precisão de posicionamento.

4Dispositivo de reparação de moagem de rolamento (opcional para série CNC):

5.Relhas de guia:
- conceção combinada de carris planos em V, para assegurar a estabilidade da moagem.
Espatula de mão:
A superfície de contato do trilho de guia é reduzida por um sistema de lubrificação de óleo e escavação manual de precisão para garantir uma alta precisão e resistência ao desgaste do movimento axial.

6- Cabeça de fuso:

Três mandíbulas podem ser instaladas e podem ser combinadas com diferentes projetos de mandíbulas de trabalho para facilitar a pesquisa de diferentes peças de trabalho.O eixo de moagem tem a função de centrar e movimento simultâneo, e o utilizador pode fazer uma conversão rápida na usinagem superior e três pinças de machining (acessórios especiais).


Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.


6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:
