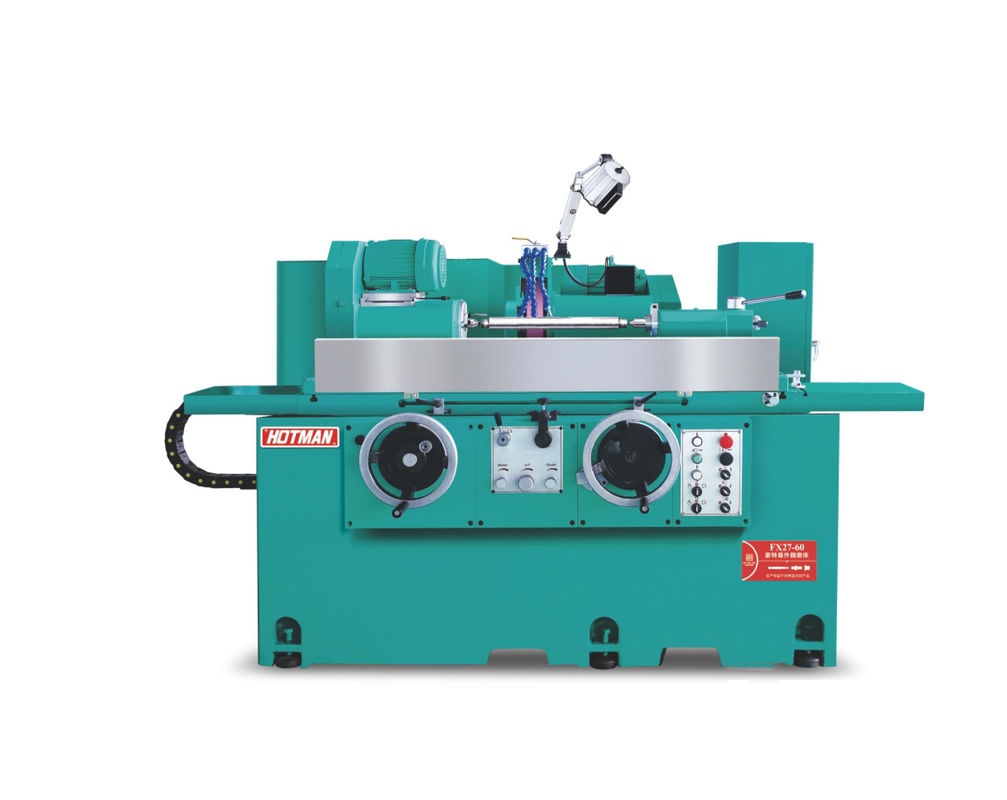

Máquina de moagem cilíndrica externa semiautomática com dispositivo de medição de diámetro FX27-60

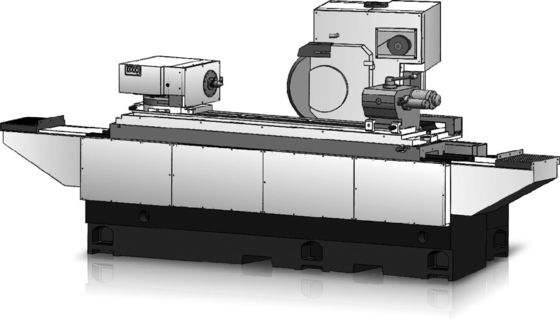

Forma de moagem de moedor cilíndrico

Descrição do dispositivo:

1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:

A. Direita na moagem:

Pequena produção, alimentação automática sem temporizador de faísca, pode obter uma boa produção em massa de qualidade de moagem, adicionar dispositivo automático de medição de diâmetro externo (acessórios especiais),podem proporcionar o melhor rendimento e efeito de moagem (modelos CNC).

B. Moagem transversal:

A alimentação automática intermitente e a mesa de accionamento hidráulico permitem a moagem transversal mais eficiente do objeto de trabalho.

C. Moagem final:

Remover a tampa giratória da cabeça do fuso de trabalho e substituí-lo por um chuck de três ou quatro garras.e fixá-lo na posição de 90° para moagem de extremidades.

D. Esfregar os ombros:

Quando o diâmetro exterior do objeto de trabalho e o seu ombro estão a ser moídos simultaneamente,O objeto de trabalho é apoiado pelos dois centros superiores e a roda de moagem é reajustado no lado direito da cabeça da roda de moagem e girado em um ângulo para moer.

E. Moagem oblíqua:

O objeto de trabalho pode ser suportado pelo chuck ou pelos dois centros superiores, e a mesa e a cabeça da roda de moagem podem ser giradas e ajustadas facilmente.

F. Moagem de diâmetro interno:

Acessórios de moagem de diâmetro interno (acessórios especiais) O moagem de diâmetro interno, desde que o eixo de moagem de diâmetro interno seja puxado para baixo e fixado na posição de moagem, pode ser moído.

Dispositivo de moagem de buracos internos (facultativo):

Velocidade de rotação Intervalo de diâmetro interno Profundidade máxima

20,000rpm Φ25~45mm 100mm

30,000rpm Φ 12~25mm 60mm
