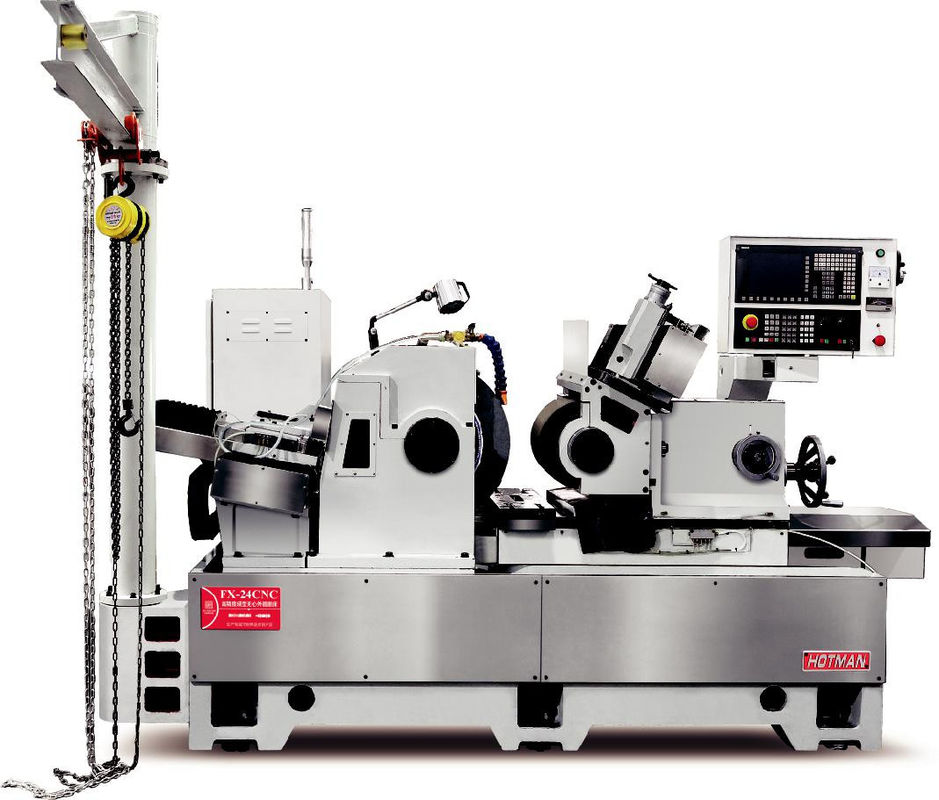

FX-24CNC Hotman Máquina prática de moagem CNC sem centro 0,1-3 mm/min

Máquina de rectificação CNC de alta precisão FX-24CNC

1Ferramenta de moagem:

  É preferível moer peças de grande diâmetro

2Sistema de fuso:

●O eixo principal da roda de moagem adota um eixo tipo Perrin com duplo suporte antes e depois.

●O motor de rodas adota um torque de 30 kW e um motor de alta potência.

● O fuso utiliza uma roda de rectificação de diâmetro exterior de 610 mm para aumentar o efeito de rectificação.a roda de moagem com uma largura máxima de 400 mm pode ser instalada para satisfazer os requisitos de diferentes peças de trabalho.

●O sistema de fixação da roda de moagem com ligação de dois eixos é utilizado para vários tipos de peças.

●Design de centro de gravidade baixo, aumenta a estabilidade de moagem, pode garantir a precisão das máquinas-ferramenta por um longo tempo.

● Super força de moagem, mais adequada para o processamento de peças de grande diâmetro, reduzem muito o tempo de processamento.

● É muito adequado para a instalação de equipamentos automáticos, tais como manipulador de elevação de moagem e alimentação e recepção automática.

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
