Máquina de moagem CNC sem centro de alta precisão de 3 eixos, com vários tipos de moagem

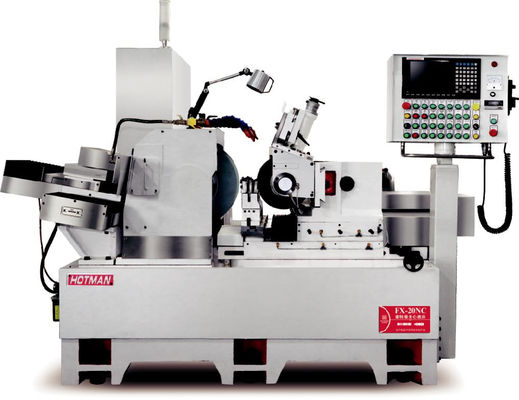

Máquina de moagem CNC sem centro de alta precisãoFX-20CNC-3


1. Super força de moagem
2O eixo da roda de areia é o eixo principal hidrostático
3É preferível moer peças de grande diâmetro
●Design de centro de gravidade baixo, aumenta a estabilidade de moagem, pode garantir a precisão das máquinas-ferramenta durante muito tempo.
● Super força de moagem, mais adequada para o processamento de peças de grande diâmetro, reduzem muito o tempo de processamento.

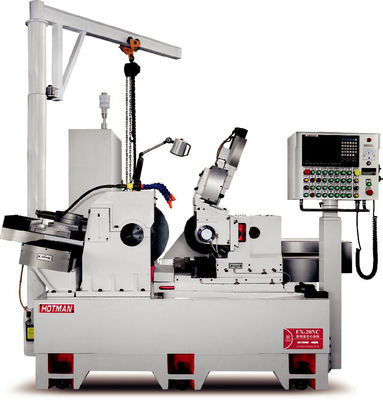

● É muito adequado para a instalação de equipamentos automáticos, tais como manipulador de elevação, moagem/alimentação e recepção automáticas.




Parcela de revestimento da moagem:

● O sistema de reparação de areia adota ligação de dois eixos, com servomotor e acionamento de parafuso de esferas, a precisão de formação da roda de moagem é alta, a velocidade de revestimento é rápida.

● O enrolamento em rolos pode ser rapidamente trocado por uma caneta de lixação de ponta única para realizar diferentes tipos de enrolamento de moagem

●Moldura de hastes longas de aço de tungstênio com enrolamento de rolos e reparação mútua, a eficiência do reparo de areia é rápida, a superfície de corte da roda de moagem é plana,pode tornar a superfície de contato da roda de moagem maior e mais uniforme.

Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

A configuração padrão do fuso da roda de moagem é a estrutura traseira de quatro e traseira de dois rolamentos.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

O banco traseiro é projetado para ser rígido e robusto.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

Os trilhos de guia da máquina e os parafusos de esferas de precisão são lubrificados continuamente por um sistema automático de lubrificação para garantir uma maior vida útil e precisão.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

Equipado com Siemens 828D CNC sistema automático de moagem, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

O sistema de alimentação de moagem é composto por um V e uma pista plana de uma pá de precisão feita à mão, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.


Especificação técnica:
