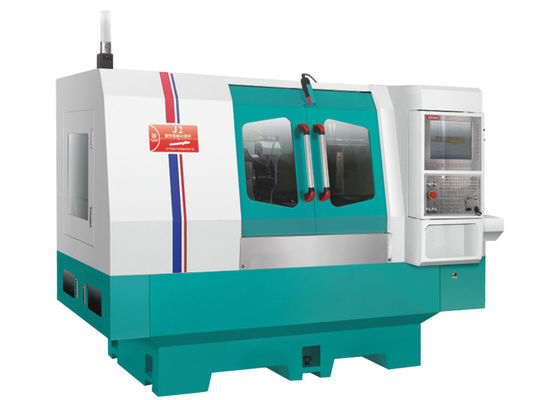

J2 Máquina de trituração de eixo de camisa de arrefecimento por ar de 3 fases multifunção

Retificadora de árvore de cames J2

Descrição do dispositivo:

1. O corpo e os componentes são fundidos em ferro fundido de alta qualidade Milhanna FC30, que é tratado termicamente por normalização artificial e, em seguida, tratado por envelhecimento natural. Os componentes são processados por YASDA, MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial em uma única fixação. O tamanho de precisão pode chegar ao nível de mícron, para garantir componentes básicos de equipamentos de alta precisão.

2. Os trilhos de guia da máquina e os fusos de esferas de precisão são continuamente lubrificados por um sistema de lubrificação automático para garantir maior vida útil e precisão. O sistema de refrigeração é separado do corpo para eliminar a vibração e favorecer a dissipação de calor.

3. Equipado com sistema de retificação automático CNC Siemens 828D e desenvolvimento secundário, operação simplificada de diálogo homem-máquina, com muitos equipamentos opcionais para escolher, incluindo dispositivo de retificação de furo interno, dispositivo de medição de extremidade automático, dispositivo de medição de diâmetro externo automático, etc.

4. O sistema de avanço de retificação é composto por uma pista em V e uma pista plana de pá de precisão artesanal, com sistema de lubrificação automático e fuso de esferas de retificação de precisão de nível C3, que pode alcançar movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da rebarbadora é a estrutura de rolamento traseira quatro e traseira dois. O fuso de pressão dinâmica e estática de alta precisão também pode ser selecionado, que possui as características de alta precisão de rotação, alta rigidez dinâmica, boa resistência à vibração, alta eficiência de retificação e boa qualidade da superfície de retificação. Para retificação de peças especiais, a velocidade da rebarbadora pode ser ajustada, até 3500 RPM e 60 m/s.

6. O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço de liga endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior MT4. A força de elevação do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseira. Assento traseiro de pressão de óleo com acessórios especiais com um pedal para facilitar a descarga das peças de trabalho.

7. Sistema de controle numérico Siemens como configuração padrão, após desenvolvimento secundário, toda a interface de operação em chinês, fácil de usar. Equipado com servomotor de alto desempenho Siemens, o sistema CNC e o sistema de acionamento do equipamento têm melhor compatibilidade, ao mesmo tempo com função de reparo automático de areia e compensação automática, para garantir a estabilidade e precisão da alimentação e retificação.

Detalhes do produto:

(1) Fuso central de trabalho móvel com codificador Renishaw embutido.

(2) Capacidade de carga da placa de fixação 150 Nm

(3) Rolamento de contato angular de precisão

(4) Redondeza ≤1μm

(5) Ângulo de rotação grande

(6) Líquido de arrefecimento no centro

(7) Acionado por motor síncrono de ímã permanente

(8) Função de parada de posicionamento

A cabeça de trabalho de alta rigidez com centro de trabalho móvel é suportada por rolamentos de contato angular e rolamentos de rolos cônicos de alta rigidez e alta precisão, o que torna o fuso o mais estável e com rigidez extrema.

A placa de fixação cônica MT-4 é usada no fuso, com um orifício central de φ24 mm, onde o dispositivo de tensão da fixação pode passar, bem como o líquido de arrefecimento.

A cabeça de trabalho é acionada por um servomotor CA digital Sodick, com velocidades variáveis. Peças irregulares podem ser retificadas, devido ao posicionamento rápido e preciso do fuso e ao eixo X e eixo C interativos.
