Hotman Estable E250 Máquina de moagem cilíndrica multifunção 6000r/min

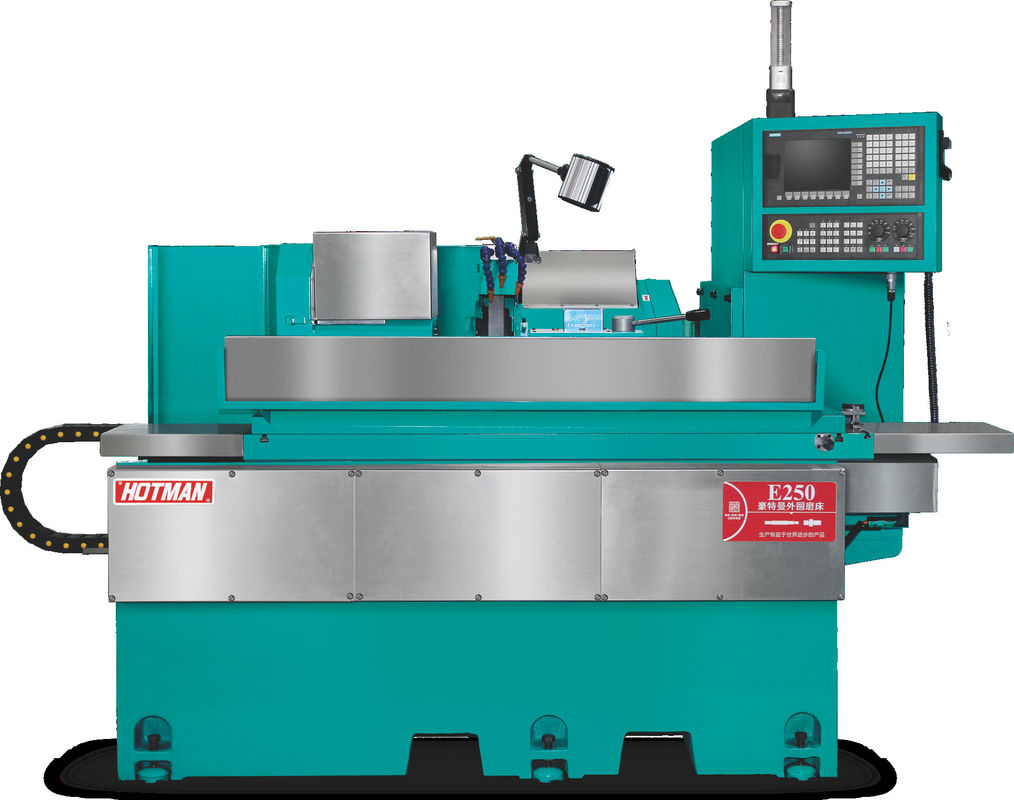

Máquina cilíndrica CNC de alta precisão E250


Descrição do dispositivo:

1. O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e, em seguida, tratados por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.


2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira quatro e traseira dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.


6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

1. Resumo do produto:

   Ponto	Produto	Modelo	Quantidade	Composição dos preços
   	Máquina de moagem cilíndrica CNC de alta precisão (Eixo X, Eixo Z)	E 250		Ver lista de preços com anexo padrão

2. Introdução

   1)     2)   3)   4)     5)

   Utilize o sistema CNC Siemens 828D da Alemanha,Miling interface homem-máquina amigável especial, sem programação, programa de processamento gerado automaticamente. Equipado com fuso de roda de moagem de alta precisão, parafuso de esferas de nível de moagem de precisão. Alimentação automática de servo a dois eixos, revestimento automático da roda de moagem, pode atender a todos os tipos de diferença de segmento, arco circular, revestimento de formação de superfície, o sistema de compensação automática. Toda a superfície deslizante, superfície de contacto e superfície de guia são fabricadas com um processo manual de laminação do ponto de moagem para garantir a estabilidade a longo prazo e a alta precisão da máquina. As peças de fundição da máquina são selecionadas estritamente com ferro fundido avançado FC25, tratamento de envelhecimento, para garantir que a base da máquina-ferramenta não se deforme.

3. Parâmetro técnico:

   	Número	Projeto	Unidade		Modelo:	E 250
   Capacidade de processamento         Cabeça de moagem	1	Diâmetro rotativo máximo da mesa	mm		250
   	2	Distância máxima entre dois dedos	mm ((em)		500
   	3	Diâmetro máximo de moagem	mm ((em)		250
   	4	Carga máxima entre dois corações parietais	Kg (b)		60 (顶心工作)/20 (只有工作头)
   	5	Tamanho da roda de moagem (diâmetro × largura × abertura)	mm ((em)		405×32~50×127
   	6	Velocidade da roda de moagem	RPM		1570
   	7	Velocidade linear máxima da moagem	m/s		35
   	8	Outros, de aço inoxidável	mm ((em)		Tipo automático
   	9	Alimentação mínima no eixo X	mm ((em)		0.001
   	10	Ângulo de alimentação	Deg		90
   	11	Corrente de alimentação	mm		250
   	12	Eixo X velocidade de movimento rápida	mm/min		0-10000
   Estrutura da cabeça	13	Velocidade do fuso	RPM		50 a 500
   	14	Forma de fuso			De potência superior a 1000 W
   	15	Especificação do polegar			MT-4
   Quadro de popa	16	Distância telescópica automática (tipo hidráulico)	mm		40
   	17	Especificação do polegar			MT-4
   	18	Modo de funcionamento			Manual
   mesa de trabalho	19	Eixo Z velocidade de movimento rápida	m/min		0-20000
   	20	Alimentação mínima do eixo z	mm		0.001
   	21	Viagem máxima	mm		550
   	22	Ângulo de rotação	Deg		+6/-9
   Motor	23	Motor de fuso da roda de moagem	KW		3.75/5.5
   	24	Motor de alimentação do eixo X (servo)	KW		2.2
   	25	Motor de alimentação do eixo Z (servo)	KW		2.2
   	26	Motor de fuso do quadro da cabeça	KW		0.75
   	27	Motor de bomba de arrefecimento	KW		0.75
   	28	Motor de óleo lubrificante	KW		1/4*2
   	29	Motor de bomba de óleo de cauda (especial)	KW		0.75
   Outros	30	Óleo lubrificante para eixo X/Z de guia/parafuso de condução			MOBIL#1409 ou ISO VG68
   	31	Peso líquido da máquina	Quilos		Aproximadamente 3200
   	32	Peso bruto da máquina	Quilos		Aproximadamente 3400
   	33	Tamanho da embalagem ( comprimento * largura * altura)	mm		2800*2000*2000
