Máquina de rectificação do eixo de válvula 3 m/min, Máquina de corte do eixo de válvula anti-colisão-G1

Máquina de rectificação do eixo de válvula 3 m/min, Máquina de corte do eixo de válvula anti-colisão-G1

Alta precisão, alta rigidez, alta eficiência, alta estabilidade na produção em massa

1A máquina é testada nos ambientes e condições mais exigentes, com uma precisão de retenção excepcional, adequada para exigências desde peças individuais até à produção em série.

2A combinação perfeita de desempenho e eficiência e excelente design flexível, pode ser amplamente utilizada na aviação, medicina, hidráulica, molde, fabricação de automóveis de ponta,Máquinas para a produção de óleo de amônio, o eixo de válvula e o eixo de acionamento, o eixo excêntrico de rectificação de precisão da peça de trabalho pode alcançar uma fixação, rectificando dois eixos excêntricos de diâmetro externo e multi-eccêntrico de diâmetro externo.

3O uso de um sistema CNC avançado, o manipulador para obter a fixação automática, um diâmetro de eixo de moagem multi-excentrico de fixação, para melhorar ainda mais a eficiência, encurtar o tempo de moagem,Mas também para evitar o erro de precisão da ferramenta humana.

4O sistema de detecção em linha da roda de moagem e anti-colisão torna a precisão de processamento do equipamento mais estável e mais segura de usar.

Descrição do dispositivo:

1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

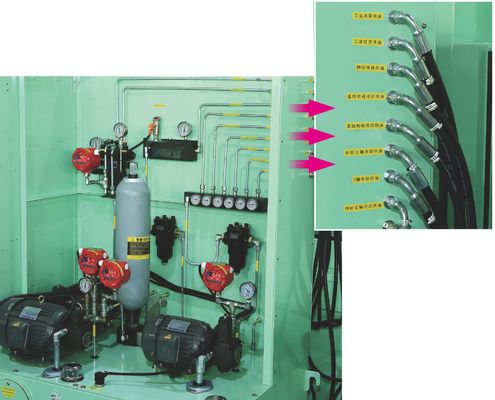

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:
