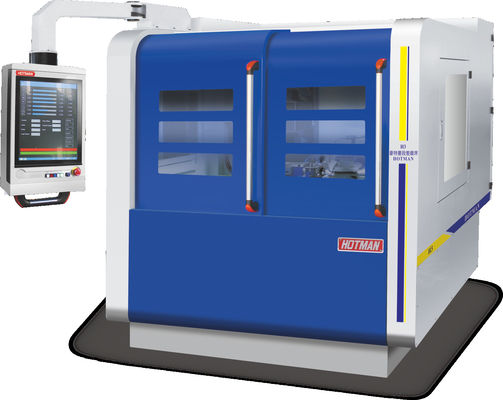

Máquina de moagem de ferramentas de alta precisão de tipo suíço Step Down Grinding Machine CNC Grinder

Máquina de moagem de ferramentas de alta precisão de tipo suíço Step Down Grinding Machine CNC Grinder

Descrição do dispositivo:

1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

3.Equipado com o sistema automático de rectificação Siemens 828D CNC e desenvolvimento secundário, operação de diálogo homem-máquina, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:

• A base da máquina e as principais partes da estrutura são constituídas por ferro fundido FC-30 de meehanita (inoculado).

Após a normalização do tratamento térmico, a base de ferro fundido e as peças permanecerão para tratamento natural de envelhecimento.

A base de ferro fundido e as partes principais são usinadas em máquinas de primeira classe do mundo, como YASDA, MITSUI SEIKI, TOSHIBA, ELB, etc.Que asseguram a alta precisão dos moinhos em nível de micrômetro.

• O primeiro triturador de alimentação parcial (tipo suíço) no mercado interno.

• O programa de rectificação CNC é desenvolvido pela empresa de software e pela Hotman em conjunto.

Os ícones e botões podem mover-se e ser dispostos livremente.

(1) Interface avançada

(2) Processamento Total Personalizado

(3) Poupar tempo

(4) 19 polegadas monitor de cristal líquido

• O operador pode criar uma interface de moagem rapidamente, selecionando os diagramas de definição e inserindo o

Parâmetros baseados na forma da peça.

• Os guias lineares precisos e os parafusos de esferas são lubrificados continuamente pelas unidades de lubrificação centralizadas, o que garante uma maior duração de serviço e precisão.O sistema de arrefecimento e o sistema de lubrificação estão separados da base da máquina, o que elimina a vibração na base e é melhor para a radiação térmica.

• Há um sistema interno de refrigeração por líquido para o fuso elétrico de alta precisão para manter a temperatura constante.

Um dispositivo de regulação de velocidade pode ser adicionado e a velocidade linear máxima da roda pode atingir 90 m/s.

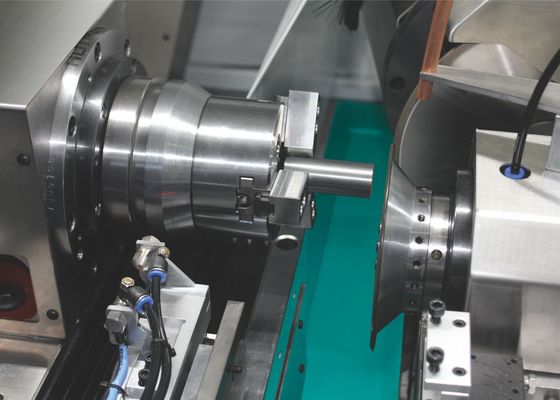

• Equipado com um chuck de precisão Schaublin e um dispositivo de fixação preciso.

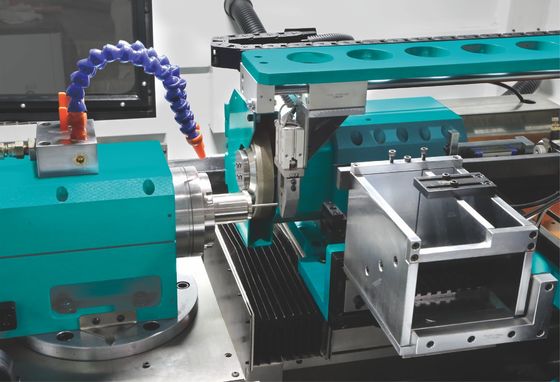

• O robô que transporta a peça é accionado por 3 servomotores ANCA, em guias lineares de precisão, através do sistema de controlo ANCA.

• Utilize o dispositivo de medição a laser Marposs (Itália) ou Keyence (Japão).

Instrumento de medição em tempo real

• Automação

Robô (facultativo)

• Robô com 3 servomotores ANCA
• Componentes para peças, de 340 a 510 peças
• Dispositivo de carregamento e descarregamento com inclinação de 0-90°
