Detalhes do produto:
Condições de Pagamento e Envio:
|
| Diâmetro da roda de moagem: | 200 mm | Diâmetro do buraco da roda de moagem: | 50 mm |
|---|---|---|---|
| Corrente do motor da roda de moagem: | 4a | Potência do motor da roda de moagem: | 2.2 kW |
| Velocidade do motor da roda de moagem: | 1420 rpm | Voltagem do motor da roda de moagem: | 380 V |
| Velocidade da roda de moagem: | 4500rpm | Largura da roda de moagem: | 50 mm |
| Diâmetro da roda reguladora: | 150 mm | Diâmetro do buraco da roda reguladora: | 50 mm |
| Regulação da potência do motor da roda: | 1.5 kW | Regulação da velocidade do motor da roda: | 1420 rpm |
| Regulação da tensão do motor da roda: | 380 V | Regulação da velocidade da roda: | 4500rpm |
| Regulação da largura da roda: | 50 mm | ||
| Destacar: | Máquina de moagem cilíndrica sem centro,Máquina de moagem sem centro 1420 RPM,Máquina de moagem cilíndrica sem centro durável |
||

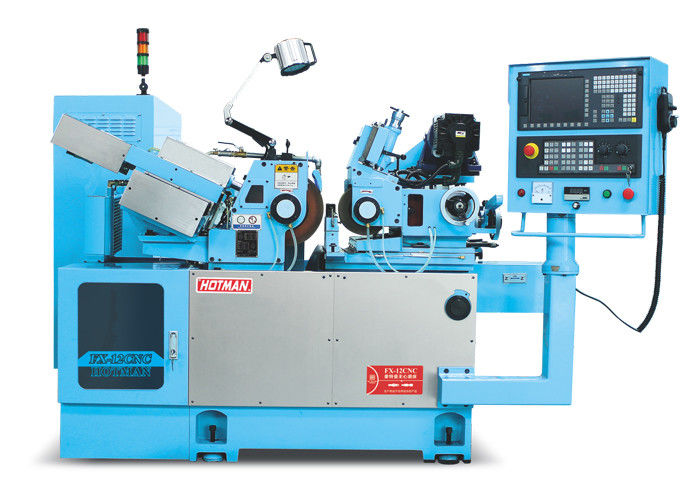

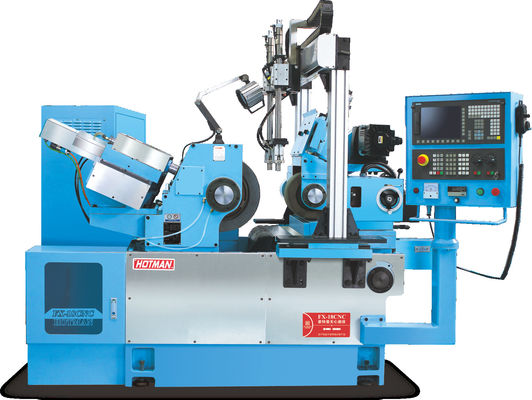

Máquina de moagem cilíndrica sem centro e de uso múltipla durável com velocidade de roda de 1420 RPM
1O corpo e os componentes principais são fundidos com ferro fundido FC-30 de alta qualidade Meehanna.
2O sistema de fuso adota a marca Taiwan Jianchang, aço ligado SNCM-21H.
3. Ajustar o sistema de tração das rodas. Ajustar o motor de tração do eixo da roda usando o servo motor Delta, controle de velocidade 0-250rpm ((controle digital) pode ser arbitrariamente definido velocidade.
4. sistema de circulação de óleo de fuso. fuso lubrificação automática de óleo de circulação (óleo de fuso avançado 10 #) e dispositivo de pressão de revestimento de óleo é a mesma bomba de óleo, tanque externo.
Tecnologia Especificação:
| Especificação mecânica | Modelo:FX-12CNC-I |
| Distância de usinagem (diâmetro) | 0.5 mm-40 mm |
|
Tamanho da roda de moagem (OD * W * OD) |
Φ305*150*Φ120mm |
|
Dimensão de ajuste da roda (OD * W * OD) |
Φ205*150*Φ90mm |
| Velocidade da roda de moagem | 1950 RPM |
| Ajuste da velocidade da roda | 0-320 RPM |
|
A roda de moagem impulsiona o motor |
5.5KW |
| Servo-motor de regulação das rodas | 2.0kw AC SERVO MOTOR |
| Servo motor de alimentação | 1.5KW |
|
A bomba hidráulica impulsiona o motor |
0.75KW |
|
A bomba de refrigeração impulsiona o motor |
0.125KW |
|
Roda manual de regulação da roda de alimentação |
3.5 mm/ volta 0,02 mm/ balança |
|
Rodas de regulação de ajuste fino |
0.1 mm/ volta 0,001 mm/ balança |
| Precisão da alimentação | 0.001 mm |
| Ajustar o ângulo de inclinação da roda | +5° ∼-3° |
| Ajustar o ângulo de rotação | ± 5° |
| Dimensão mecânica | 1800 × 1400 × 1450 mm |
| Tamanho da embalagem | 2350 × 1650 × 1770 mm |
| Peso mecânico | 2000 kg |
| Peso da embalagem | 2300 kg |
Descrição do dispositivo:
1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.
2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.
3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.
4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.
5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.
6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
