Detalhes do produto:
Condições de Pagamento e Envio:
|
| Velocidade de alimentação da roda de moagem: | 0.01-0.2 mm/min | Velocidade da tabela: | 0.1-3m/min |
|---|---|---|---|
| Diâmetro da roda de moagem: | 200 mm | Torque do motor de alimentação da roda de moagem: | 1.5 N.m. |
| Velocidade da roda de moagem: | 1400 rpm | Potência do motor de alimentação do rebolo: | 0.75kw |
| Potência do motor da mesa: | 0.75kw | Repetitividade do motor de alimentação da roda de moagem: | 0.001 mm |
| Destacar: | 0Máquina de moagem interna de 75 kW,Máquina de moagem interna multiuso,0.2 mm/min Máquina de trituração interna |
||

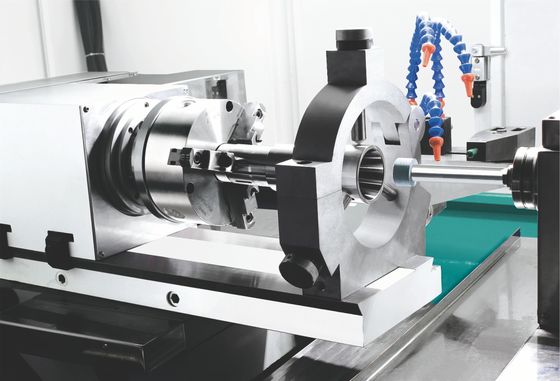

Máquina de moagem interna multifuncional de alta precisão com alta eficiência de 0,01-0,2 mm/min
Descrição do dispositivo:
1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.
2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.
3.Equipado com o sistema automático de rectificação Siemens 828D CNC, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.
4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.
5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.
6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
7Sistema de controlo numérico Siemens como configuração padrão, após desenvolvimento secundário, toda interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.
Especificação técnica:
| Projeto | Unidade | Modelo:FX32P-60CNC | |
|
Capacidade de processamento
|
Diâmetro rotativo máximo da mesa | mm | 320 |
|
Distância máxima entre dois dedos |
mm | 600 | |
| Diâmetro máximo de moagem | mm | 320 | |
| Carga máxima entre dois corações parietais | Kg (b) | 60 (trabalho superior)/20 (apenas pessoal de trabalho) | |
| Tamanho da roda de moagem (diâmetro × largura × abertura) | mm | 455 × 38 ((32-50) × 127 | |
| Velocidade da roda de moagem | RPM | 1650 | |
| Velocidade linear máxima da moagem | m/s | 40 ((molas de alta velocidade até 65 | |
| Outros, de aço inoxidável | mm | Tipo automático | |
|
Cabeça de moagem |
Ângulo de alimentação | Deg | 90 |
| Corrente de alimentação | mm | 250 | |
| Eixo X velocidade de movimento rápida | m/min | 6 | |
| Alimentação mínima no eixo X | mm | 0.001 | |
|
Estrutura da cabeça |
Velocidade do fuso | RPM | 50 a 500 |
| Forma de fuso | De potência superior a 1000 W | ||
| Especificação do polegar | MT-4 | ||
|
Assento traseiro |
Distância telescópica automática | mm | 40 |
| Especificação do polegar | MT-4 | ||
|
mesa de trabalho |
Eixo Z velocidade de movimento rápida | m/min | 8 |
| Alimentação mínima do eixo z | mm | 0.001 | |
| Viagem máxima | mm | 550 | |
| Ângulo de rotação | Deg | + 6/-9 | |
|
Motor |
Motor de fuso da roda de moagem | KW | 3.75/5.5 |
| Motor de alimentação do eixo X (servo) | KW | 2.2 | |
| Motor de alimentação do eixo Z (servo) | KW | 2.2 | |
| Motor de fuso do quadro da cabeça | KW | 0.75 | |
| Motor de bomba de arrefecimento | KW | 0.75 | |
| Motor de óleo lubrificante | KW | 0.25*2 | |
| Motor de bomba de óleo de cauda | KW | 0.75 | |
|
Outros |
Peso líquido da máquina | Quilos | 3300 |
| Peso bruto da máquina | Quilos | 3500 | |
| Tamanho da embalagem ( comprimento * largura * altura) | mm | 2800*2000*2000 | |
Descrição do produto:
A máquina de moagem interna é um equipamento indispensável para operações industriais que exigem moagem e acabamento precisos de componentes.de diâmetro de 200 mm,, e uma gama de tamanhos de peças de trabalho de 50-200 mm, a máquina de moagem interna é capaz de lidar com peças de trabalho de até 100 kg de peso.A velocidade do motor de alimentação da roda de moagem pode ser ajustada de 50-1000rpm, tornando-a adequada para uma variedade de aplicações. A máquina de moagem interna também possui um conjunto de moagem interna e um mecanismo de moagem interno,que permitam aos utilizadores produzir peças precisas e precisas.
| Tecnologia | Parâmetros |
|---|---|
| Potência do motor de alimentação da roda de moagem | 0.75KW |
| Potência do motor da mesa | 0.75KW |
| Velocidade da roda de moagem | 1400 rpm |
| Precisão do motor de alimentação da roda de moagem | 0.005mm |
| Repetitividade do motor de alimentação da roda de moagem | 0.001 mm |
| Potência do motor da roda de moagem | 2.2 kW |
| Peso da peça de trabalho | 100 kg |
| Velocidade da tabela | 00,1-3 m/min |
| Tamanho da peça | 50-200 mm |
| Velocidade de alimentação da roda de moagem | 0.01-0.2 mm/min |

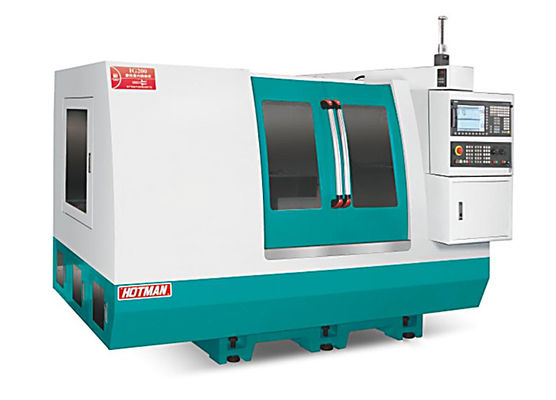

A máquina de moagem interna IG200 da HOTMAN® é um mecanismo de moagem interna de precisão concebido para uso profissional.A quantidade mínima de encomenda para este produto é 1 e o preço é 3. É embalado numa BOXA DE LEGUA e o prazo de entrega é de 60 dias. Os termos de pagamento são T/T. A velocidade do motor de alimentação da roda de moagem está entre 50-1000rpm e o tamanho da mesa é de 400mm.A velocidade da roda de moagem é de 1400 rpm, o diâmetro da moagem é de 200 mm e o binário do motor de alimentação da moagem é de 1,5 N.m.
A máquina de moagem interna IG200 é a ferramenta perfeita para aqueles que precisam de um sistema de moagem interna confiável e preciso.A máquina também é extremamente durável e oferece uma operação suaveÉ adequado para uma grande variedade de aplicações, tais como moagem, afinação, polir, e muito mais.pode ter a certeza de que está a obter o melhor valor pelo seu dinheiro.
HoTMAN's Internal Grinder Machine IG200 é uma ferramenta confiável e precisa para aqueles que precisam do melhor sistema de moagem interna.pode ter a certeza de que é da mais alta qualidadeO pedido mínimo é de 1 e o preço é de 3. É embalado em um BOOX de madeira e o tempo de entrega é de 60 dias. Os termos de pagamento são T/T.A velocidade do motor de alimentação da roda de moagem está entre 50-1000rpm e o tamanho da mesa é de 400mmA velocidade da roda de moagem é de 1400 rpm, o diâmetro da roda de moagem é de 200 mm e o binário do motor de alimentação da roda de moagem é de 1,5 N.m.
A máquina de moagem interna IG200 da HOTMAN é a ferramenta perfeita para quem precisa de um sistema de moagem interna confiável e preciso.A máquina também é extremamente durável e oferece uma operação suaveCom os seus componentes de alta qualidade e desempenho confiável, pode ter a certeza de que está a obter o melhor valor pelo seu dinheiro.
Oferecemos montagem de moedor interno de alta qualidade com máquina de moagem interna avançada para sistema de moedor interno.
Embalagem e expedição da máquina de moagem interna:
