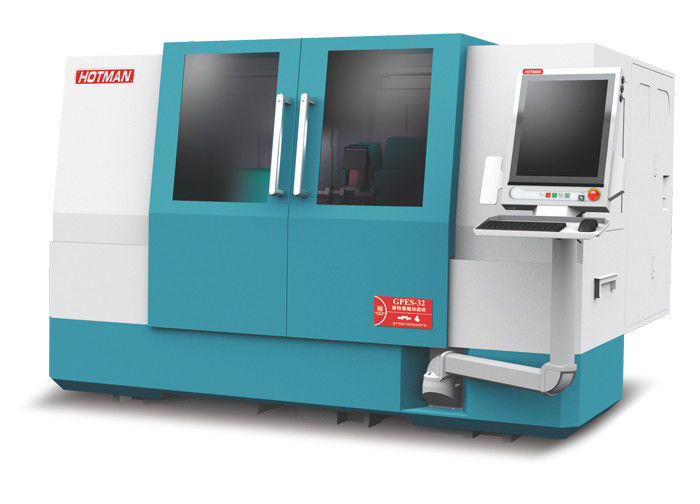

Máquina de rectificação de eixo de camada CNC da Siemens GP32 IP54 de 7,5 kW

Imagem Grande : Máquina de rectificação de eixo de camada CNC da Siemens GP32 IP54 de 7,5 kW

Detalhes do produto:

Lugar de origem:	China
Marca:	HOTMAN
Certificação:	CE
Número do modelo:	GP32

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	RMB1-400/SET
Detalhes da embalagem:	Caixas de madeira
Tempo de entrega:	70days
Termos de pagamento:	T/T,
Habilidade da fonte:	10/SET/MÊS

Contato

Descrição de produto detalhada

Grinding Wheel Diameter:	400mm	Grinding Wheel Motor Brand:	Siemens
Grinding Wheel Motor Cooling Method:	Air Cooling	Grinding Wheel Motor Current:	13A
Grinding Wheel Motor Frequency:	50Hz	Grinding Wheel Motor Insulation Grade:	F
Grinding Wheel Motor Model:	1LE1001-1CB23-4AB4	Grinding Wheel Motor Power:	7.5kw
Grinding Wheel Motor Protection Level:	IP54	Grinding Wheel Motor Rotating Direction:	CW/CCW
Grinding Wheel Motor Speed:	1420rpm	Grinding Wheel Motor Voltage:	380V
Grinding Wheel Speed:	1400rpm	Grinding Wheel Width:	50mm
Type:	Camshaft Grinding Machine
Destacar:	Máquina de moagem de camas CNC IP54 , Máquina de moagem a camas CNC de 1420 rpm , Máquina de moagem de eixo de camada estável

Retificadora de Came CNC IP54 1420rpm, Máquina de Retificação de Eixos de Came GP32 Estável

Principais Características

Estrutura da base ultra-rígida para máxima estabilidade
Grade circular Renishaw embutida com ultra-alta precisão
Fuso da rebarbadora dinâmico e estático de alta precisão com design suíço
Guia linear do eixo X com estrutura de rolos de auto-circulação
Mesa de acionamento por fuso de esferas de precisão C2 do Japão
Motor linear cilíndrico exclusivo para a cabeça da rebarbadora (eixo X)
Feedback da escala de grade Heidenhain 50 nm
Estrutura da cabeça da peça de trabalho de precisão de dupla finalidade fixa/rotativa com flutuação a ar
Assento de cauda de flutuação a ar de alta rigidez
Configuração de opções flexíveis para várias aplicações

Especificações Técnicas

Diâmetro da Rebarbadora	400mm
Marca do Motor	Siemens
Potência do Motor	7.5kw
Velocidade do Motor	1420rpm
Nível de Proteção	IP54
Tipo	Máquina de Retificação de Eixos de Came

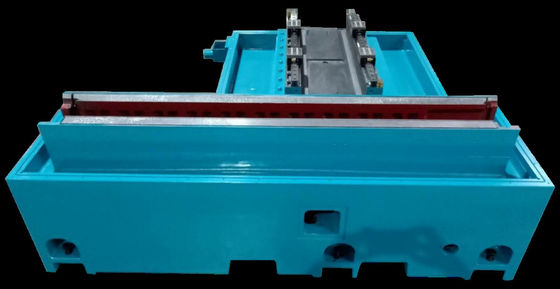

Construção da Máquina

O corpo e os componentes são fundidos em ferro fundido de alta qualidade Milhanna FC30, passando por tratamento térmico normalizado artificial e envelhecimento natural. Os componentes são processados usando equipamentos de classe mundial da YASDA, MITSUI SEIKI, TOSHIBA e ELB com processamento de fixação única, alcançando precisão de nível de mícron para componentes de equipamentos de alta precisão.

Sistemas de Precisão

Os trilhos de guia da máquina e os fusos de esferas de precisão são continuamente lubrificados por um sistema automático para garantir longa vida útil e precisão. O sistema de resfriamento é separado do corpo para eliminar a vibração e melhorar a dissipação de calor.

Sistema de Controle

Equipado com sistema de retificação automática CNC Siemens 828D com desenvolvimento secundário, com interface de operação amigável. Inclui múltiplas opções de equipamentos opcionais, como dispositivo de retificação de furo interno, dispositivo de medição de extremidade automática e dispositivo de medição de diâmetro externo automático.

Parâmetros Técnicos Detalhados

Altura do centro	210mm
Diâmetro máximo de retificação	Φ400mm
Comprimento de retificação entre centros	600mm
Faixa de velocidade do fuso da rebarbadora	1650/1850/2100rpm
Faixa de velocidade da cabeça da peça de trabalho	0-600rpm (contínuo)
Precisão de posicionamento do eixo X	≤0.0016mm
Sistema de controle	Siemens 828D CNC
Dimensões da máquina	3800×3200×2195mm
Peso líquido	5440kg
