Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | Moedor cilíndrico Machine | Tamanho da roda de moagem: | 200 mm |
|---|---|---|---|
| Furo da roda de moagem: | 32 mm | Velocidade da roda de moagem: | 1400 r/min |
| Velocidade do eixo da roda de moagem: | 2800r/min | Máximo Grinding Diâmetro: | 200 mm |
| Duração máxima de moagem: | 500 mm | Potência: | 2.2 kW |
| Velocidade: | 1400 r/min | Tamanho da tabela: | 400*180mm |
| Velocidade da tabela: | 3-25 m/min | Viagens à mesa: | 500 mm |
| Voltagem: | 380 V | Dimensão: | 1400*1000*1600mm |
| Peso: | 1200 kg | ||
| Destacar: | Máquina de moagem cilíndrica externa de 380 V,2.2KW moedor cilíndrico externo,Máquina de moagem universal semiautomática |
||

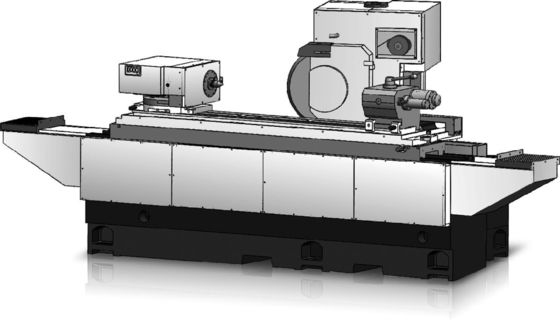

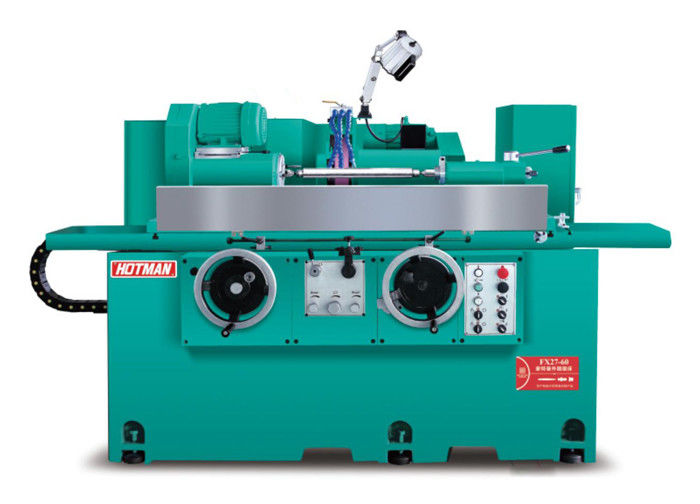

Máquina de moagem cilíndrica semiautomática de alta precisão-moedor cilíndrico tradicional FX27-60
Descrição do dispositivo:
1O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de fixação.
2Os carris de guia da máquina e os parafusos de esferas de precisão são continuamente lubrificados por um sistema automático de lubrificação para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.
3.Equipado com dispositivo de moagem de buraco interno para escolha, velocidade do fuso do buraco interno até 20000 RPM, pode alcançar um bom aperto para completar a moagem do círculo externo e o buraco interno.Dispositivo de controlo numérico de régua óptica de dois eixos opcional, para atingir uma precisão de alimentação de 0,001 mm.
4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.
5Para moagem especial de peças de trabalho, a velocidade da roda de moagem pode ser ajustada, até 3500 RPM e 60 m/s.A configuração padrão do fuso da moagem é traseira quatro e traseira dois estrutura de rolamentoO fuso de pressão dinâmico e estático de alta precisão também pode ser selecionado, que tem as características de alta precisão de rotação, alta rigidez dinâmica, boa resistência à vibração,Alta eficiência de moagem e boa qualidade da superfície de moagem.
6Um cilindro deslizante de liga de aço endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
Especificação técnica:
| Modelo mecânico | FX27-60 | ||
|
Capacidade de processamento |
Diâmetro da face do torno |
mm | 270 |
|
A distância entre os dois corações |
mm | 600 | |
|
Peso máximo da peça central |
Trabalho superior (kg) | 60 | |
| Cabeça de trabalho (kg) | 20 | ||
|
Velocidade linear máxima |
m/s |
Disponibilidade de moagem de alta velocidade 65 |
|
|
Cabeça e alimentação da roda de moagem |
Ângulo de rotação |
Esquerda e direita. | ± 15° |
|
Tamanho padrão da roda de moagem |
Diâmetro exterior x largura x diâmetro interno ((mm) |
405*38 ((32-50) * 127 | |
|
Tamanho especial da roda |
Diâmetro exterior x largura x diâmetro interno ((mm) |
510*38 ((32-50) *127 | |
|
Velocidade do eixo da roda de areia |
R.P.M. |
1650/1850/2100 |
|
|
Distância percorrida |
mm | 250 | |
|
|
Avança rápido e volta rápido para uma distância segura. |
40 | |
|
|
Alimentação por revolução |
20 | |
|
Unidade mínima de regulação do eixo X |
0.005 | ||
| Cabeça de trabalho |
Modo de rotação do fuso |
Simultânea/centrada |
|
|
|
Borda da cabeça de trabalho (grados) |
30° | |
|
Cabeça da roda de moagem (grados) |
90° | ||
| Velocidade do fuso | R.P.M. |
10 a 500 Ajuste da poleia do cinto |
|
|
Taper do dedal |
MT | - Não, não.4 | |
|
O fuso através da abertura |
mm | 25 | |
| Assento traseiro |
Distância de alongamento automática |
mm | 32 |
|
Taper do dedal |
MT | - Não, não.4 | |
|
mesa de trabalho |
Ângulo de rotação |
Deg | +9/-6 |
|
Alimentação manual da roda |
Alimentação por revolução |
12.5 | |
|
Velocidade de alimentação automática |
mm | 50-4000/min | |
|
Dispositivo de moagem de buracos interiores (Facultativo) |
Velocidade do fuso | R.P.M. | 20,000(35,000-Especiais) |
| Motor | KW ((HP) | 0.75 | |
|
Motor |
Eixo da roda de areia | KW ((HP) | 3.75 |
|
Fundição de cabeça de trabalho |
KW ((HP) | 0.75 | |
|
Bomba de óleo circulante de potência hidráulica |
KW ((HP) | 0.75 | |
| Bomba de laminação | KW ((HP) | 0.37 | |
|
Capacidade do reservatório |
Caixa de óleo do eixo da roda de areia (pressão estática e dinâmica) |
L | 120 |
|
|
L | 60 | |
| Tanque de laminação | L | 80 | |
|
Tamanho da embalagem |
Comprimento x largura x altura |
mm | 2900x2250x2100 |
| Peso líquido | Quilos | 2500 | |
