Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | Moedor cilíndrico Machine | Diâmetro da roda de moagem: | 270 milímetros |
|---|---|---|---|
| Duração máxima de moagem: | 600 mm | Diâmetro máximo de moagem: | 200 mm |
| Potência do motor da roda de moagem: | 1.5 KW | Sistema de controlo: | Siemens |
| Voltagem do motor da roda de moagem: | 220 V/380 V | Velocidade da roda de moagem: | 3000 RPM |
| Potência: | 2.2 KW | Potência do motor da mesa: | 0,75 quilowatts |
| Voltagem do motor de mesa: | 380 V | Velocidade da tabela: | 1 a 20 m/min |
| Voltagem: | 380 V | Dimensões: | 2800 x 2000 x 2000 mm |
| Peso: | 4000 quilogramas | ||
| Destacar: | Máquina de moagem cilíndrica de diálogo humano |
||

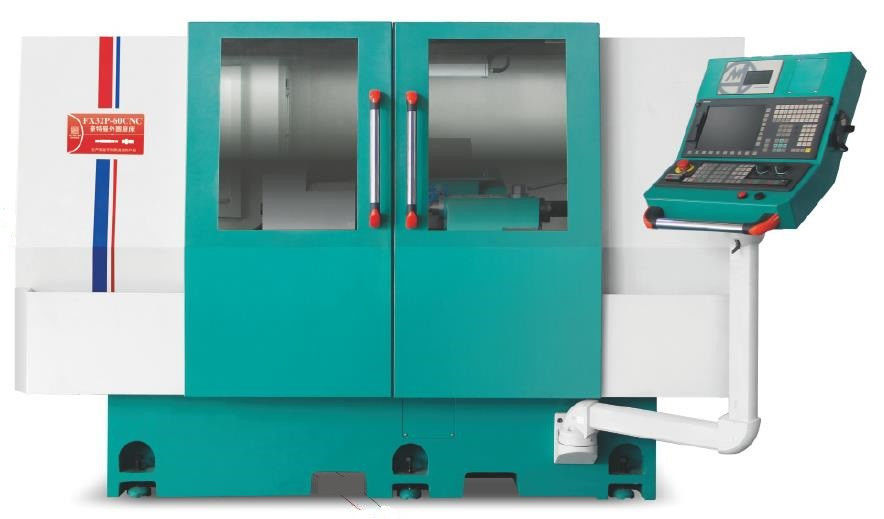

Moedor cilíndrico com diálogo humano Controlador CNC de programação fácil, força de moagem forte
FX27-60CNC
Especificação técnica:
| Projeto | Unidade | Modelo:FX32P-60CNC | |
|
Capacidade de processamento
|
Diâmetro rotativo máximo da mesa | mm | 320 |
|
Distância máxima entre dois dedos |
mm | 600 | |
| Diâmetro máximo de moagem | mm | 320 | |
| Carga máxima entre dois corações parietais | Kg (b) | 60 (trabalho superior)/20 (apenas pessoal de trabalho) | |
| Tamanho da roda de moagem (diâmetro × largura × abertura) | mm | 455 × 38 ((32-50) × 127 | |
| Velocidade da roda de moagem | RPM | 1650 | |
| Velocidade linear máxima da moagem | m/s | 40 ((molas de alta velocidade até 65 | |
| Outros, de aço inoxidável | mm | Tipo automático | |
|
Cabeça de moagem |
Ângulo de alimentação | Deg | 90 |
| Corrente de alimentação | mm | 250 | |
| Eixo X velocidade de movimento rápida | m/min | 6 | |
| Alimentação mínima no eixo X | mm | 0.001 | |
|
Estrutura da cabeça |
Velocidade do fuso | RPM | 50 a 500 |
| Forma de fuso | De potência superior a 1000 W | ||
| Especificação do polegar | MT-4 | ||
|
Assento traseiro |
Distância telescópica automática | mm | 40 |
| Especificação do polegar | MT-4 | ||
|
mesa de trabalho |
Eixo Z velocidade de movimento rápida | m/min | 8 |
| Alimentação mínima do eixo z | mm | 0.001 | |
| Viagem máxima | mm | 550 | |
| Ângulo de rotação | Deg | + 6/-9 | |
|
Motor |
Motor de fuso da roda de moagem | KW | 3.75/5.5 |
| Motor de alimentação do eixo X (servo) | KW | 2.2 | |
| Motor de alimentação do eixo Z (servo) | KW | 2.2 | |
| Motor de fuso do quadro da cabeça | KW | 0.75 | |
| Motor de bomba de arrefecimento | KW | 0.75 | |
| Motor de óleo lubrificante | KW | 0.25*2 | |
| Motor de bomba de óleo de cauda | KW | 0.75 | |
|
Outros |
Peso líquido da máquina | Quilos | 3300 |
| Peso bruto da máquina | Quilos | 3500 | |
| Tamanho da embalagem ( comprimento * largura * altura) | mm | 2800*2000*2000 |
|
Descrição do dispositivo:
1O corpo e os componentes da máquina de moagem cilíndrica são fundidos por ferro fundido de alta qualidade FC30 da Milhanna, que é tratado por calor normalizado artificialmente e depois tratado por envelhecimento natural.Os componentes são processados pela YASDA, MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra.
2Os trilhos de guia da máquina de moagem cilíndrica e os parafusos de esferas de precisão são continuamente lubrificados por um sistema de lubrificação automática para garantir uma vida útil e precisão mais longas.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.
3.A precisão de controlo do sistema e servo driver é elevada, 80 bits número de ponto flutuante de precisão de cálculo nanômetro, eliminar erro de cálculo
4O sistema de alimentação de moagem é composto por um V e uma pista plana com corte manual preciso, sistema automático de lubrificação, parafuso de esfera de precisão, servomotor de alta precisão e alta potência.Tem as características de um movimento suave., excelente precisão de posicionamento repetido e longa vida útil da pista.
5O eixo principal da roda de moagem é de pressão dinâmica e estática de alta precisão introduzida por Taiwan, estrutura de mangas, fácil manutenção, livre de contacto metal-metal,e vida útil quase permanenteO fuso da roda de moagem tem as características de alta rigidez e alta precisão.
6O assento traseiro da máquina de moagem cilíndrica é projetado para ser rígido e robusto.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
7Após o desenvolvimento secundário da interface homem-máquina, com servomotor Siemens de alto desempenho, de modo a que o sistema CNC do equipamento e o sistema de acionamento tenham uma melhor compatibilidade,com funções de reparação automática de areia e de compensação automática, para assegurar a estabilidade e a precisão da alimentação e da moagem.
Peculiaridade:

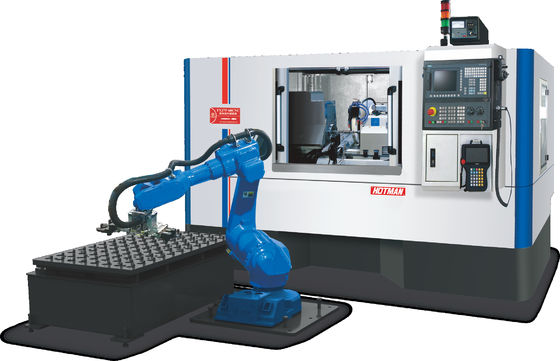

FX27P-60CNC de alta precisão directamente na máquina de moagem cilíndrica (capa completa, manipulador automático de carga e descarga de uma máquina)
1Diâmetro de rotação da cama: Φ270 mm, distância entre dois centros superiores: 600 mm.
2Velocidade da roda de moagem: 1650 rpm, tamanho da roda de moagem (diâmetro × largura × abertura): Φ405×32×Φ127mm
3Configurar o dispositivo de medição ativo para realizar o controlo completo do processo de moagem em circuito fechado.
