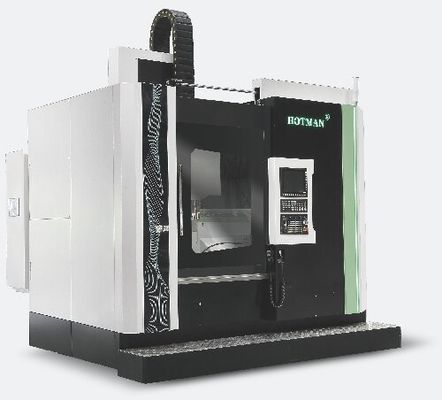

Máquina de moagem vertical de alta precisão, moedor vertical CNC para moagem de moldes múltiplos

Máquina de moagem vertical de alta precisão, moedor vertical CNC para moagem de moldes múltiplas



Precisão de usinagem:

Capacidade de processamento:

Descrição do dispositivo:

1Esta moagem foi desenvolvida com o objectivo de alinhar facilmente a peça de trabalho ao moer o diâmetro interno e a face final de uma peça de trabalho grande e melhorar a precisão de moagem.Ele tem muito encurtado o tempo de depuração e alcançou rectificação de alta precisão, tais como redondezaAlém disso, controlado por NC, o diâmetro interno, o diâmetro externo e o processamento da face final podem ser concluídos em uma fixação, realizando a intensificação do processo.

2O controlo da máquina-ferramenta adota o sistema de controlo de nova geração de Taiwan, que controla automaticamente a alimentação vertical e horizontal da cabeça de moagem, respectivamente.A interface de operação de diálogo humano-máquina é simples e fácil de usarA transmissão está equipada com parafuso de esferas de grau C3 de Taiwan PM I, com controlo de posicionamento repetível dentro de 0,002 mm, boa compatibilidade e alimentação precisa de ferramentas;O banco de trabalho é acionado hidráulicamente e equipado com uma roda de mão elétrica portátil para ajustar a configuração da ferramenta.

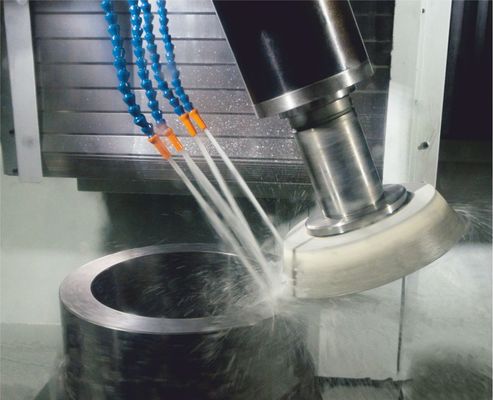

3Sistema de arrefecimento e filtragem: durante a moagem e o enrolamento da moagem, a peça é arrefecida e a moagem é lavada.A filtragem adota um separador magnético + método de filtragem de papelA precisão de filtragem atinge 0,005 mm. O caudal do refrigerante é de 130 L/min, garantindo que o refrigerante seja limpo e possa ser reciclado.A máquina de arrefecimento equipada pode garantir a temperatura constante do líquido de arrefecimento.

4O sistema de alimentação de moagem é composto por um V e uma pista plana de pá de precisão artesanal, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.

5. A configuração padrão do fuso da roda de moagem é de estrutura de rolamento traseira de quatro e traseira de dois.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.

6O assento traseiro é projetado para ser rígido e robusto. Um cilindro deslizante de aço ligado endurecido incrustado no corpo de ferro fundido é projetado para transportar o núcleo superior do MT4.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

7.A mesa de moagem é equipada de série com uma função de posicionamento de dupla posição do fuso de moagem de 0 graus e 22 graus.Um fuso da roda de moagem pode usar uma roda de moagem plana e uma roda de moagem cónica, respectivamente. Usando a roda de moagem cónica, pode ser alcançado um processamento de extremidades de alta eficiência.

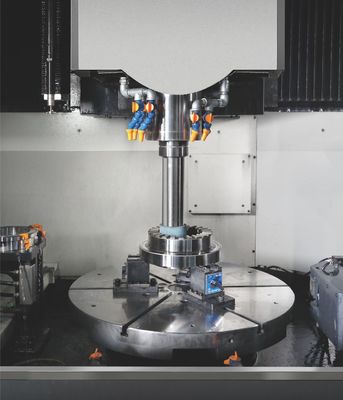

1Após a fixação, pode ser completado o moagem do orifício interno, do círculo exterior, do cone e da face final das peças.

2Apto para o processamento de discos/eixo curto/mancha/anel e outras peças

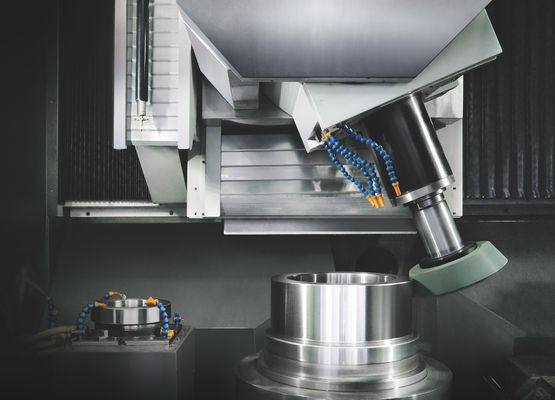

Turreta de posicionamento de duas marchas no eixo B:

Moagem de diâmetro interno/exterior com posicionamento a 0 °,22O posicionamento de 0,5 ° pode ser utilizado para moer de forma eficiente o diâmetro exterior e a superfície final.

Feedback da escala da grade:

O eixo X e o eixo Z estão equipados com controlo de retroalimentação utilizando uma régua de grelha (o eixo Z é opcional) para obter uma usinagem de alta precisão.

Livraria de molas do ATC:

Seis molas de diferentes especificações e formas são equipadas de acordo com as necessidades de usinagem.

A utilização de uma máquina de trituração para a produção de resíduos sólidos, que não é necessária a substituição frequente da roda de trituração, pode permitir o enrolamento automático em linha e a compensação do tamanho.

Sistema de gestão da temperatura:

No processamento em lote contínuo, pode-se controlar a temperatura da peça de trabalho e do corpo da máquina-ferramenta, para alcançar um processamento de maior precisão.

Amplamente utilizado:

Partes de máquinas de trabalho, tais como mangas de fuso, partes de máquinas de engenharia, tais como engrenagens em convexa, partes de redutores, tais como engrenagens planetárias (para geração de energia eólica), partes de motores de navegação marítima CAM
