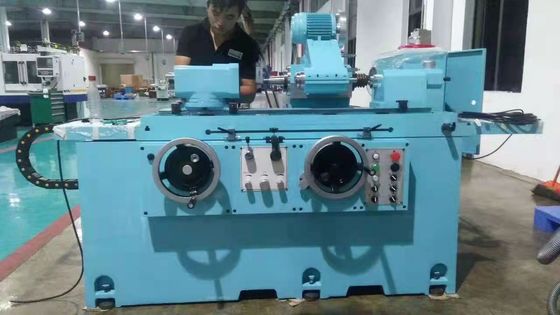

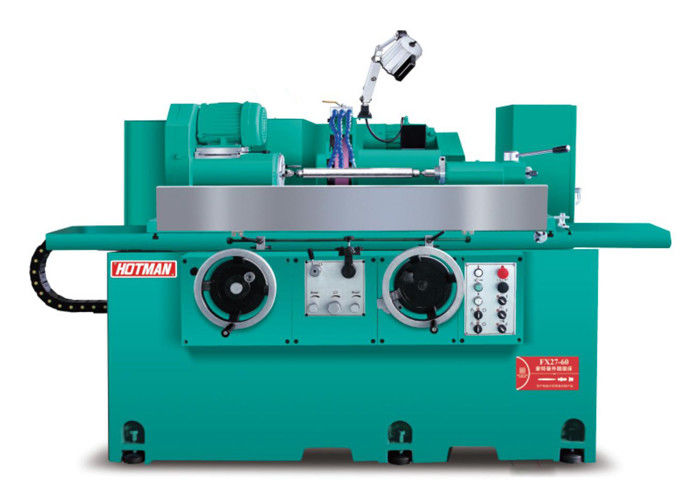

Máquina de moagem cilíndrica+dispositivo de moagem de buracos internos:
Descrição do dispositivo:
O corpo e os componentes são fundidos por ferro fundido de alta qualidade da Milhanna FC30. Os componentes são processados pela YASDA, MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial após o processamento de pinçagem.Tamanho de precisão pode ser até o nível de micrômetro, para assegurar a alta precisão dos equipamentos componentes básicos.
O fuso da roda de moagem adota rolamentos de alta precisão FAG, a primeira estrutura de quatro e a segunda estrutura de duas mangas, sem lubrificação separada, manutenção simples, livre de contato metal-metal,e pode obter uma vida útil quase permanenteO fuso da roda de moagem possui as características de alta rigidez e alta precisão.
O sistema de alimentação de moagem é composto por um V e uma pista plana de uma pá de precisão feita à mão, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento repetido e longa vida útil da pista.
Os trilhos de guia da máquina e os parafusos de esferas de precisão são lubrificados continuamente por um sistema automático de lubrificação para garantir uma maior vida útil e precisão.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.
Equipado com Siemens 828D CNC sistema automático de moagem, e desenvolvimento secundário, diálogo homem-máquina operação idiota, com muitos equipamentos opcionais para escolher,incluindo o dispositivo de moagem de buracos internos, dispositivo automático de medição de extremidades, dispositivo automático de medição do diâmetro exterior, etc.
A configuração padrão do fuso da roda de moagem é a estrutura traseira de quatro e traseira de dois rolamentos.com um diâmetro máximo de 80 mm,, alta rigidez dinâmica, boa resistência a vibrações, elevada eficiência de moagem e boa qualidade da superfície de moagem.até 3500 RPM e 60 m/s.
O banco traseiro é projetado para ser rígido e robusto.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.
Fios especiais para parafusos de chumbo
O fuso é equipado com um codificador de alta resolução como feedback de posição, controle completo de circuito fechado.Assemblagem simples, cadeia de transmissão curta, estrutura compacta, boa precisão e estabilidade.
Equipado com um equipamento de trituração CNC, interpolado por dois eixos CNC W e V, o equipamento de alta precisão da roda de trituração é realizado por uma roda de disco de diamante accionada por um servomotor.
O movimento linear da peça de trabalho é conduzido por um motor linear e equipado com uma régua de grelha de alta resolução.
| Distância do buraco central |
300 mm |
| Altura do centro |
136 mm |
| Tamanho máximo da peça |
Ø127*300 mm |
| Tracção no eixo X |
200 mm |
| Tracção no eixo Z |
420 mm |
| Resolução mínima do eixo X/Z |
0.0001 mm |
