Detalhes do produto:
Condições de Pagamento e Envio:
|
| Diâmetro interno de moagem: | 6-200mm | Profundidade máxima de moagem: | 170 mm |
|---|---|---|---|
| Motor da roda de moagem: | 7.5 kW | Velocidade da roda de moagem: | 3000 rpm |
| Max. Profundidade de moagem: | 200 mm | Max. Viagem de moagem: | 500 mm |
| Peso máximo do workpiece: | 100 kg | Modelo: | Máquina de moagem interna |
| Peso líquido: | 1500 kg | Dimensões globais: | 1900*1400*1700 mm |
| Fornecimento de energia: | 380 V/50 Hz | Motor de mesa: | 1.5 kW |
| Velocidade da tabela: | 0.1-3m/min | Ângulo de rotação da mesa: | ±45° |
| Viagens à mesa: | 400 mm | ||
| Destacar: | Máquina de moagem interna CNC de diâmetro interno de 200 mm,Moedor interno de diâmetro interno de 200 mm,Máquina de moagem interna CNC 200 mm Profundidade |
||

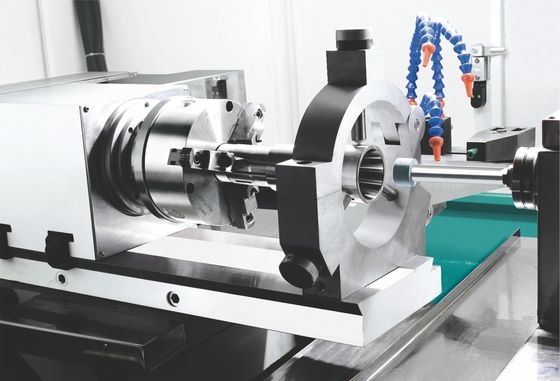

A máquina de moagem interna é uma tecnologia altamente avançada concebida para realizar operações de moagem internas precisas, com um diâmetro da roda de moagem de 200 mm, um tamanho da mesa de 400 mm,e um motor de alimentação da roda de moagem com uma precisão de 0A velocidade do motor de alimentação da roda de moagem é ajustável de 50 a 1000 rpm, garantindo resultados de moagem precisos e precisos.A máquina de moagem interna é a escolha perfeita para qualquer necessidade de moagem interna, com a sua avançada tecnologia de moagem interna, montagem de moagem interna precisa e máquina de moagem interna altamente fiável.
O corpo da máquina e os principais componentes são feitos de ferro fundido de alta qualidade FC-30, que foi tratado termicamente artificialmente e depois submetido a um tratamento de envelhecimento natural.O corpo e os componentes são processados utilizando a YASDA, MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial para processamento de pinçagem de uma só vez, e as dimensões de precisão podem atingir o nível de micrômetro.As superfícies de contato e as superfícies do trilho de guia adotam a tecnologia manual de moagem e raspagem para garantir a precisão e a estabilidade a longo prazo da máquina..
Um sistema automático de lubrificação centralizado lubrifica continuamente os guias lineares e os parafusos de esferas da máquina, o que garante uma vida útil mais longa e alta precisão.O sistema de arrefecimento é separado com o corpo da máquina, o que elimina as vibrações e ajuda a radiação térmica.

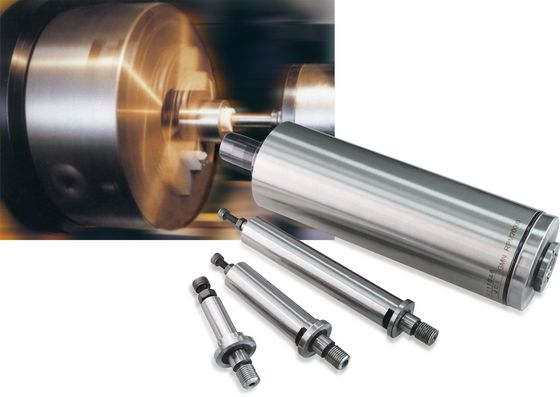

O eixo da roda de moagem adota um eixo elétrico com as características de alta velocidade, alta precisão, alta rigidez, baixa vibração, baixo ruído e baixo aumento de temperatura.O sistema de condução é resfriado por um sistema de refrigeração por água para garantir que a cabeça da roda de moagem funcione sempre num estado termicamente estável, tornando a moagem mais estável e duplicando a eficiência de trabalho. De acordo com as necessidades de processamento, são opcionais fusos elétricos com diferentes velocidades de 24000-60000 rpm;para peças de trabalho com círculos interiores profundos, um fuso integrado pode ser personalizado para obter uma rectificação de precisão.
O sistema CNC alemão da Siemens foi adoptado e submetido a mais desenvolvimentos.,que faz com que o sistema CNC do equipamento e o sistema de transmissão tenham uma melhor compatibilidade.que assegura a estabilidade e a precisão da alimentação e da moagem.
| Projeto | Parâmetro |
| Capacidade de processamento | |
|
Intervalo de abertura de moagem |
Φ6~φ200 mm |
|
Profundidade máxima de moagem |
170 mm |
|
Diâmetro de contorno externo máximo da peça de moagem |
220 mm |
| Diâmetro de moagem | 400 mm |
|
Especificações do chuck de montagem |
6 "chock hidráulico/chock manual |
|
Ângulo de rotação da caixa de cabeças |
Dois graus antes e 20 graus depois. |
| Parâmetros do fuso da roda de moagem | |
|
Potência do eixo de moagem do buraco interno |
7.5KW |
| Velocidade linear da moagem | 20 a 30 m/s |
|
Parâmetros do fuso do quadro da cabeça |
|
| Velocidade do fuso | 50 a 1500 rpm |
| Forma de fuso |
Estrutura de mangas com eixo de rolamento |
| Especificação do cone-hole | MT-5 |
| Modo de accionamento do fuso | Servomotor |
| Eixo X (fuso da peça) | |
| Corrente de alimentação no eixo X | 410 mm |
| Eixo X velocidade de movimento rápida | 0.1~10 mm/min |
|
Resolução mínima de alimentação do eixo X |
0.001 |
| Potência do servomotor do eixo X | 2.2 KW |
| Eixo Z (banco de trabalho) | |
|
Eixo Z eixo velocidade de movimento rápida |
0.1~10 mm/min |
|
Resolução mínima da alimentação do eixo Z |
0.001 mm |
|
Viagem máxima do eixo Z |
410 mm |
|
Potência do servomotor no eixo Z |
2.2 kW |

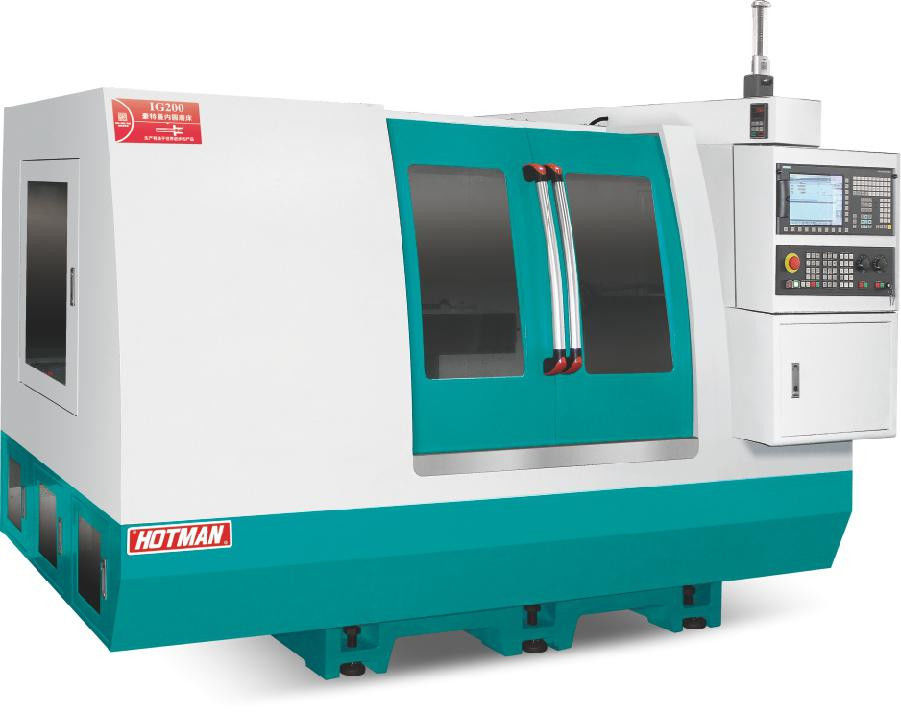

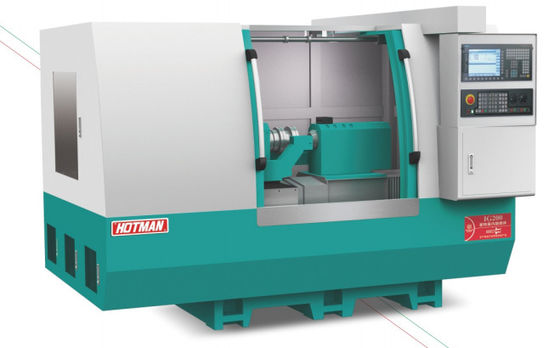

HoTMAN IG200 Máquina de moagem interna: A HoTMAN IG200 Máquina de moagem interna é uma máquina confiável e eficiente para moagem de precisão de superfícies internas.A potência do motor de alimentação da roda de moagem de 75KW garante uma operação de moagem poderosa e precisa, com uma repetibilidade de 0,001 mm. A máquina é capaz de moer peças de trabalho de tamanho entre 50-200 mm, a uma velocidade de mesa de 0,1-3 m/min.tornando-o ideal para operações de moagem interna de alta precisãoEsta máquina de moagem interna é a escolha perfeita para qualquer aplicação que exija moagem precisa e precisa de superfícies internas.
Suporte técnico e serviço para máquina de moagem interna
Na XYZ Company, entendemos a necessidade de suporte técnico e serviço confiáveis para todos os nossos produtos, incluindo a nossa Máquina de Moagem Interna.Temos uma equipe de técnicos experientes que estão disponíveis para fornecer suporte no local e por telefone aos nossos clientesOs nossos técnicos têm conhecimentos na operação e manutenção da máquina de moagem interna e podem diagnosticar e resolver rapidamente quaisquer problemas que possam surgir.
Além disso, prestamos serviços de manutenção regulares para nossa Máquina de Moagem Interna, que incluem a verificação e substituição de peças desgastadas, lubrificação de peças móveis e calibração das configurações da máquina.Os nossos técnicos também podem fornecer recomendações sobre como melhorar o desempenho da máquina e como prolongar a sua vida útil.
Para quaisquer dúvidas ou preocupações sobre a nossa máquina de moagem interna ou seu suporte técnico e serviço, sinta-se à vontade para entrar em contato conosco.
