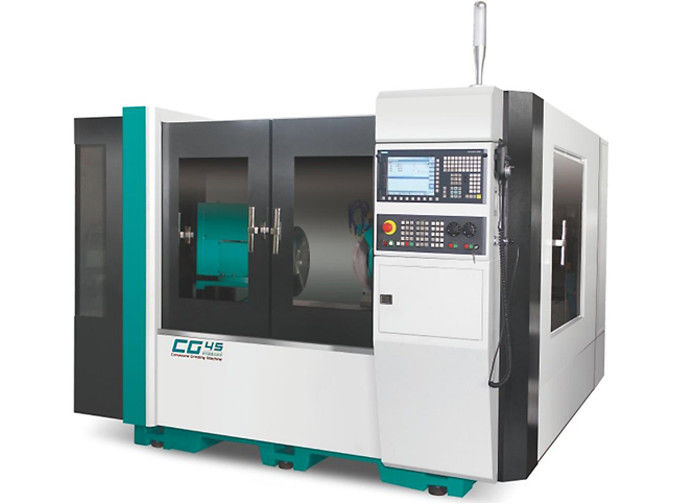

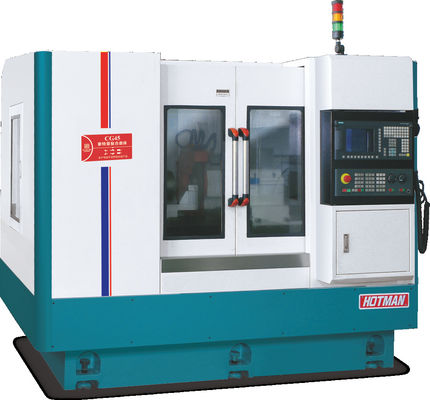

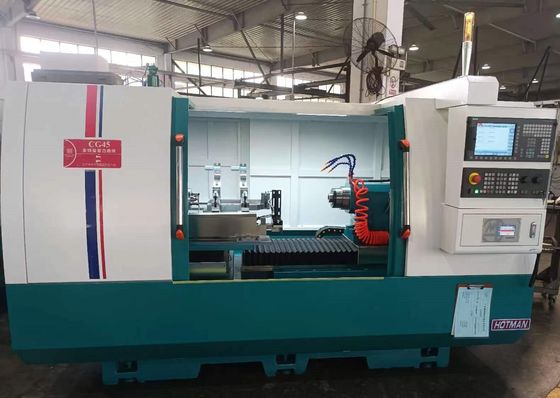

ID OD Grinder Máquina de moagem de compostos multifuncional universal

ID OD Grinder Máquina de moagem de compostos multifuncionais universais-CG45

Movimento do fuso da moagem interna: 0~470 mm

Movimento do fuso da moagem cilíndrica: 0~365 mm

Características globais:

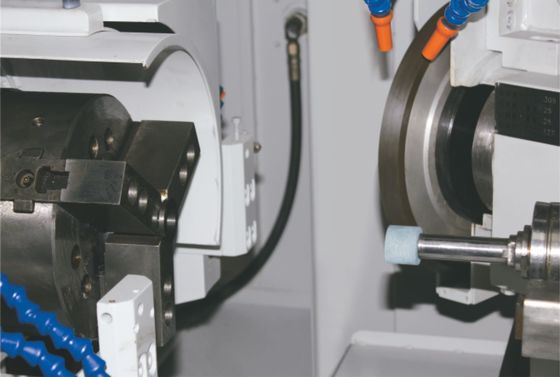

(1) Pode realizar uma fixação, completar o círculo interno, cone interno, círculo externo, cone externo, moagem integrada composta de face final.

(2) Fornecer soluções de moagem complexas de alta precisão adequadas para o processamento de peças de pequeno e médio porte.

(3) (em inglês).O sistema automático de alimentação e recepção pode ser instalado para satisfazer as necessidades da produção em massa industrial.

(4) O módulo de moagem de círculo externo/círculo interno pode ser combinado de forma flexível de acordo com a demanda para se adaptar a diferentes formas e processos de moagem.

(5) O sistema de controlo é amigável e fácil de aprender. O moagem da peça de trabalho e o enrolamento da roda de moagem podem ser programados rapidamente na máquina-ferramenta. O dispositivo de medição on-line pode ser instalado.

Descrição do dispositivo:

O corpo e os componentes são fundidos por ferro fundido de alta qualidade Milhanna FC30, que é um tratamento térmico artificialmente normalizado e depois tratado por envelhecimento natural.MITSUI SEIKI, TOSHIBA, ELB e outros equipamentos de classe mundial, uma vez que o processamento de pinçagem. tamanho de precisão pode ser até o nível de micra, para garantir alta precisão equipamentos componentes básicos.

Os trilhos de guia da máquina e os parafusos de esferas de precisão são lubrificados continuamente por um sistema automático de lubrificação para garantir uma maior vida útil e precisão.O sistema de refrigeração é separado do corpo para eliminar vibrações e dissipação de calor favorável.

Equipado com sistema automático de moagem CNC e desenvolvimento secundário, operação de diálogo homem-máquina, com muitos equipamentos opcionais para escolher, incluindo dispositivo de moagem de buracos internos,Dispositivo de medição automático de extremidade, dispositivo automático de medição do diâmetro exterior, etc.

O sistema de alimentação de moagem é composto por um V e uma pista plana de uma pá de precisão feita à mão, com sistema automático de lubrificação e parafuso de esferas de moagem de precisão de nível C3,que pode atingir um movimento suave, excelente precisão de posicionamento e longa vida útil da pista.

O banco traseiro é projetado para ser rígido e robusto.A força de levantamento do cilindro deslizante pode ser facilmente alterada por botões de ajuste na parte traseiraAcessórios especiais assento de cauda de pressão de óleo com pedal para facilitar o descarregamento das peças de trabalho.

Sistema de controlo numérico como configuração padrão, após desenvolvimento secundário, toda a interface de operação chinesa, fácil de usar.o sistema CNC do equipamento e o sistema de acionamento têm uma melhor compatibilidade, ao mesmo tempo com reparação automática de areia e função de compensação automática, para garantir a estabilidade e precisão da alimentação e moagem.

Especificação técnica:
