Detalhes do produto:
Condições de Pagamento e Envio:
|
| Capacidade do reservatório de refrigerante: | 100 litros | Diâmetro da roda de moagem: | 200-400mm |
|---|---|---|---|
| Potência do motor da roda de moagem: | 7.5KW | Velocidade da roda de moagem: | 1400 r/min |
| Peso bruto: | 3500 kg | Altura máxima de moagem: | 500 mm |
| Peso máximo da carga: | 500 kg | Peso líquido: | 3 000 kg |
| Dimensão global: | 2180x1850x2400 mm | Nome do produto: | retificadora vertical |
| Tamanho da tabela: | 400x1000 mm | Velocidade da tabela: | 0-3m/min |
| Ângulo de rotação da mesa: | -5°~+20° | Potência do motor do fuso da peça de trabalho: | 2.2 kW |
| Velocidade do fuso da peça de trabalho: | 50-400r/min | ||
| Destacar: | 7Máquina de moagem vertical CNC de 0,5 kW,Máquina de moagem vertical CNC Antiusura |
||

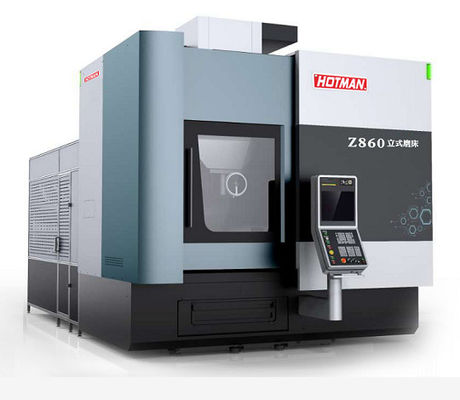

Máquina de moagem vertical Z860 Garantia da qualidade:
1Após a aceitação final da máquina, o período de garantia de qualidade é de 12 meses para toda a máquina.e o período de garantia das peças compradas da máquina estará sujeito ao período de garantia do fabricante das peças compradas, que não deve ser inferior a 12 meses.
2Após a recepção dos requisitos de serviço da Parte A, a Parte B enviará os seus funcionários ao local do cliente no prazo de 24 horas para descobrir o motivo,e no prazo de 48 horas para descobrir o motivo e implementar as contramedidas.
3. A parte B fornecerá serviço técnico e manutenção gratuitos para todos os defeitos (exceto fatores humanos e incumprimento) no período de garantia.A parte B deve substituir imediatamente as partes correspondentes.
Descrição da máquina:

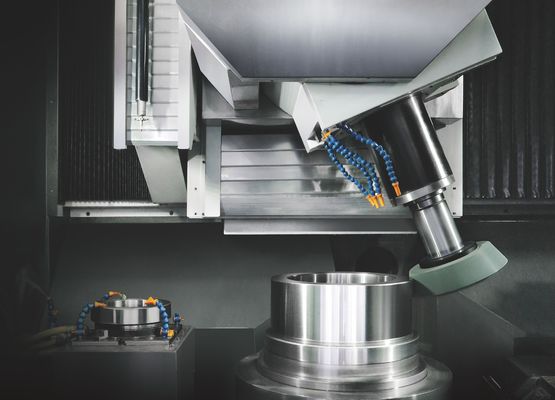

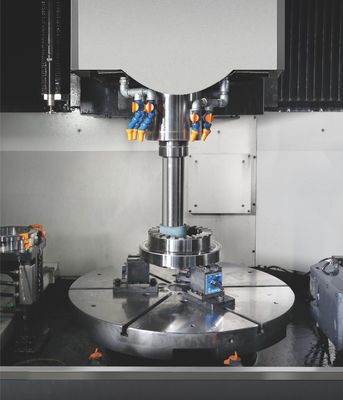

A máquina é uma estrutura de pórtico, composta por colunas duplas, vigas e leito para formar uma estrutura de quadro rígido fechado.e uma cabeça de moagem vertical é instalada, respectivamente, na placa de resistência transversal.
O aparador de rolos de diamante é instalado numa extremidade da mesa e é utilizado para aparar as superfícies laterais e inferiores, respectivamente.
A máquina-ferramenta é controlada pelo sistema alemão Siemens ou japonês FANUC, que controla automaticamente a alimentação vertical e transversal da cabeça de moagem, o acionamento hidráulico da bancada de trabalho,e a roda de mão elétrica portátil.
Sistema de filtros de arrefecimento: durante a moagem e o enrolamento da moagem, a peça de trabalho é arrefecida e a moagem é lavada.Filtro de papel e sedimentos naturais três filtragem.
O caudal do líquido de arrefecimento é de 600 L.
Equipado com sistema de lubrificação centralizado e quantitativo automático, lubrificar o carril de guia e o parafuso de cada eixo de alimentação, com modo de lubrificação automática.
A máquina-ferramenta está totalmente fechada (a área de trabalho e a metade traseira da máquina-ferramenta estão totalmente fechadas, a posição de funcionamento da frente e a posição de carga);que é fácil de limpar e manter.
Parâmetro da máquina:
| Não | Inscrição | Parâmetro | Marcado |
| Precisão de usinagem | |||
| 1 | Arredondamento | 0.0015 mm | |
| 2 | Concentricidade | 0.0025 mm | |
| 3 | A rugosidade da superfície | 0.2um | |
| Capacidade de processamento | |||
| 1 | | 860 mm | |
| 2 | | 50 a 500 mm | |
| 3 | | 600 mm | |
| 4 | | 800 kg | |
| Esferas de moagem | |||
| 1 | Velocidade da roda de moagem | 2000-8000 rpm | |
| 2 | Diâmetro da roda de moagem | 40-305 mm | |
| 3 | Orifícios de torneamento | HSK-A100 | |
| Mesa de trabalho | |||
| 1 | Diâmetro da mesa de trabalho | 800 mm | |
| 2 | velocidade da mesa de trabalho | 5-200 rpm | |
| Percurso | |||
| 1 | Eixo X | 300+1400 mm | |
| 2 | Eixo Z | 600 mm | |
| 3 | Velocidade de movimento rápida | 24m/min | |
| 4 | Resolução | 0.0001 mm | |
| 5 | Eixo B (assortamento) | 22.5 | |
| ATC | |||
| 1 | | 6 | |
| 2 | Diâmetro máximo da moagem | 305 mm | |
| 3 | Comprimento máximo da roda de moagem | 350 mm | |
| 七 | Trave-roupa | ||
| 1 | Caneta de diamante | 3 peças | |
| 2 | Roda de diamante | 2800 rpm | |
| 3 | Diâmetro do diamante | 120 mm | |
Configuração da máquina:
| Ponto | Qua | Unidade | |
| 1 | Máquina anfitriã | 1 | Peça |
| 2 | Rodas de moagem CNC | 1 | Conjunto |
| 3 | Máquinas de corte de rolos de diamantes (sem rolos) | 1 | Conjunto |
| 4 | Grelha de alimentação vertical (resolução 0,0001) | 1 | Conjunto |
| 5 | Grelha de alimentação transversal (resolução 0,0001) | 1 | Conjunto |
| 6 | | 1 | Conjunto |
| 7 | Sistema de arrefecimento | 1 | Conjunto |
| 8 | Sistema de lubrificação automática centralizada | 1 | Conjunto |
| 9 | Embalagem e pintura de máquinas-ferramenta | 1 | Conjunto |
| 10 | Biblioteca de moagem do ATC | 1 | Conjunto |
